Что докупить к оптическому прицелу: кольца, крышки, чехол

К прицелу почти всегда докупают крепление — кольца под диаметр трубы 25,4, 30 или 34 мм либо моноблок, а если на оружии «ласточкин хвост» 11 мм, то ещё и переходную планку. Дальше по частоте идут крышки на объектив и окуляр, неопреновый чехол, салфетка для оптики, антабки с ремнём и лазерный патрон холодной пристрелки под свой калибр.

Что докупают к оптическому прицелу помимо самого прицела

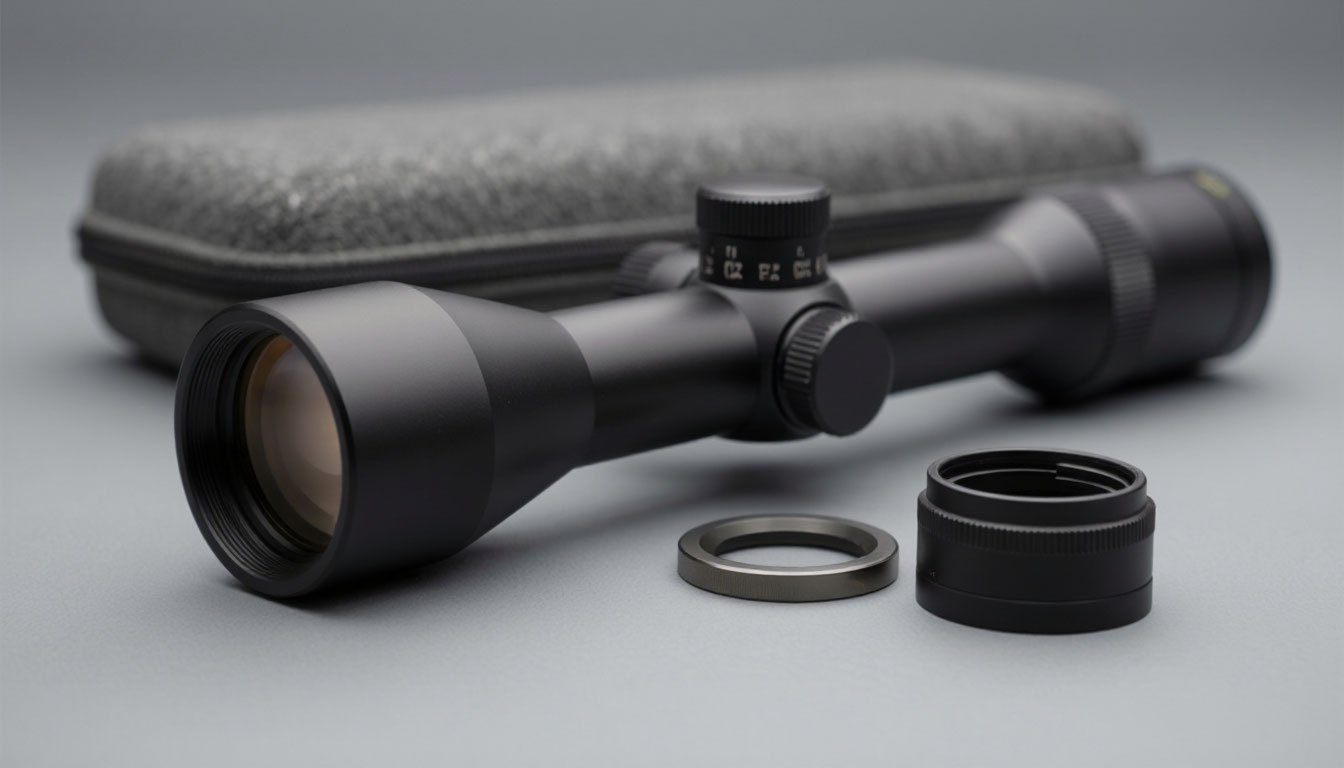

В коробку производитель кладёт минимум: сам прицел, пару простых крышек (чаще резиновых на шнурке), салфетку, ключ для барабанчиков и иногда бленду. У моделей с подсветкой сетки внутри лежит батарейка, как правило CR2032, и это первый расходник, который стоит взять про запас. Крепления в коробке нет почти никогда: производитель не знает, на какое оружие встанет прицел и какая высота колец потребуется. Поэтому рабочий комплект собирается отдельно и делится на пять групп: крепление (кольца или моноблок), переходник под штатную посадку оружия, защита оптики (крышки и чехол), средства ухода и то, что упрощает пристрелку — лазерный патрон или боресайтер. Плюс две мелочи, о которых вспоминают уже в поле: антабки с ремнём и запас батареек к подсветке, ЛЦУ и фонарю. Таблица ниже показывает, по какому параметру подбирается каждый узел и какие значения встречаются чаще всего.

Собирать комплект удобнее в том порядке, в котором детали влияют друг на друга. Сначала крепление: оно задаёт высоту оси прицела над стволом, а от неё зависит и посадка щеки на прикладе, и то, поместится ли под объективом откидная крышка. Потом всё, что цепляется на трубу или планку: после установки колец свободного места может уже не остаться. Три диаметра трубы покрывают почти весь рынок: 25,4 мм у компактных и охотничьих моделей, 30 мм у большинства современных прицелов и 34 мм там, где нужен запас вертикальных поправок. У ряда производителей размерность читается прямо в артикуле: 3021 означает «труба 30 мм, планка Weaver 21 мм», 3011 — «30 мм, ласточкин хвост 11 мм», 2521 — «25,4 мм на Weaver». Под трубу 30 мм на Weaver подойдёт и разрезная пара колец, и цельный моноблок под трубу 30 мм: он снимает вопрос несоосности, но требует, чтобы длина планки позволила посадить его целиком.

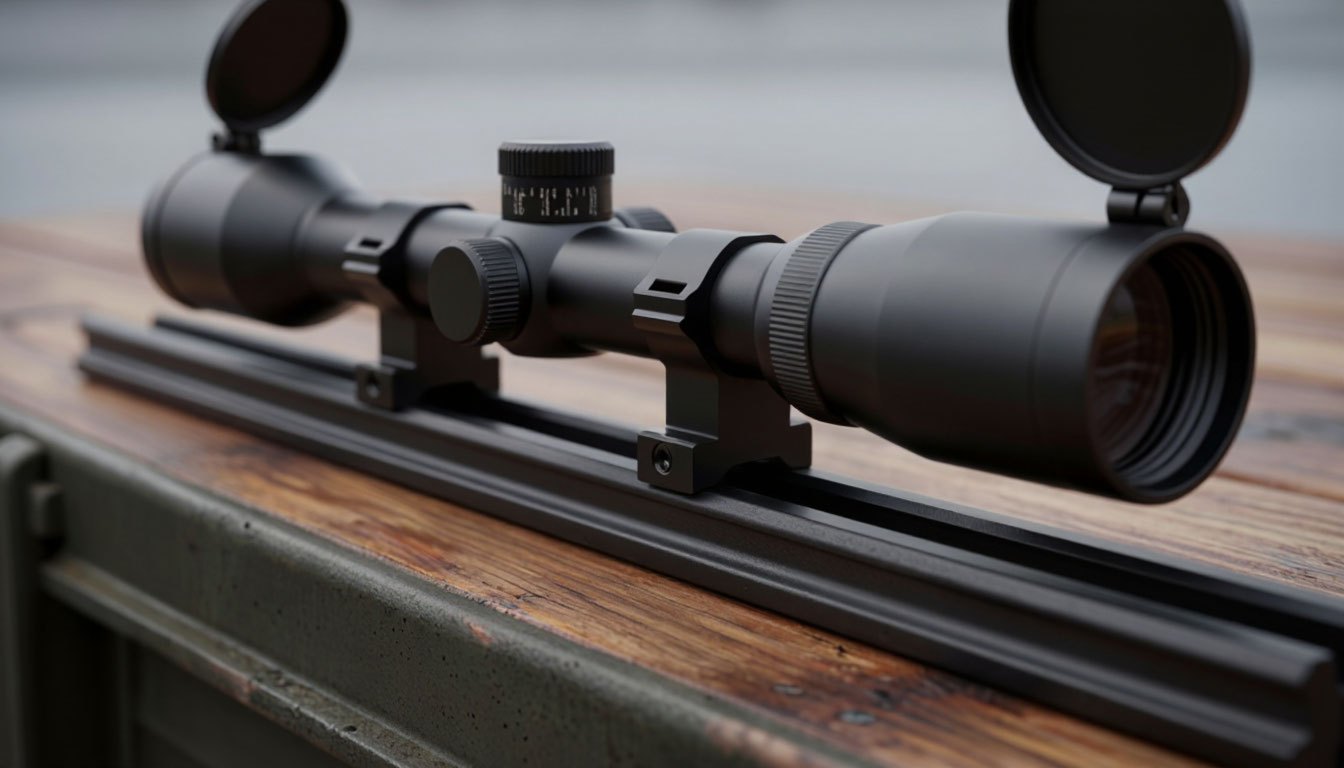

Кольца, моноблок и переходная планка

Что входит в крепление и на что смотреть

Вместе с кольцами приходят винты и ключ — чаще Torx-«звёздочка», реже шестигранник. Отдельно их искать не надо, но запасной ключ в ящике не помешает: штатный тонкий и легко проворачивается. Ширина одного кольца у типовых моделей около 21 мм, толщина 16–18 мм, расстояние между кольцами в паре примерно 58 мм. Эти цифры важнее, чем кажется: от них зависит, не попадёт ли кольцо на утолщение трубы у барабанчиков или на кольцо кратности, куда ставить его нельзя. На трубе должны остаться два ровных цилиндрических участка нужной длины. Материал — сталь или алюминиевый сплав, в том числе 7075. Алюминий легче, сталь спокойнее переносит отдачу мощных нарезных калибров и «обратный» удар пружинно-поршневой пневматики. Быстросъёмное исполнение на рычаге оправдано, если прицел снимают между выездами, и бессмысленно, если он стоит постоянно, — быстросъёмные кольца на Weaver берут под конкретный сценарий. Отдельно посмотрите, не мешает ли рычаг съёмному магазину и рукоятке затвора.

Переходная планка, база и заглушки слотов

Переходная планка нужна, когда на оружии «ласточкин хвост» 11 мм (у части моделей — с радиусным посадочным местом), а крепление куплено под Weaver. Такая планка садится на штатный паз и даёт сверху стандартные 21 мм с десятком поперечных слотов. Учтите, что после неё прицел поднимется ещё на несколько миллиметров, и это надо заложить в высоту колец заранее. Второй повод поставить переходник — потребность в свободном месте под ЛЦУ или фонарь. Слоты, которые остались пустыми, закрывают резиновыми или пластиковыми заглушками: они не дают забиваться грязи и не режут ладонь при хвате за цевьё. Отдельно проверьте, снимается ли крышка ствольной коробки при установленной базе: у многих моделей оружия базу приходится демонтировать перед каждой серьёзной чисткой, и переходная планка на Weaver добавляет к этой процедуре лишний шаг. Крепёж самой планки к ствольной коробке тоже стоит посадить на фиксатор резьбы.

Крышки для объектива прицела и колпачки барабанчиков

Флип-ап, байонетные и резиновые крышки

Откидные крышки флип-ап подбирают не по «диаметру объектива» из названия прицела, а по наружному диаметру корпуса объективной части. Он обычно на 6–10 мм больше светового диаметра линзы, но у конкретной модели это надо мерить штангенциркулем — по тому пояску, куда встанет кольцо крышки. Второй размер — окуляр: он почти всегда отличается, и комплект из двух одинаковых крышек к прицелу не подходит. Байонетные крышки крепятся на штатную резьбу или байонет конкретной модели, сидят жёстче и не отщёлкиваются от отдачи, но список совместимых прицелов у них узкий. Резиновые крышки на шнурке дешевле всего и налезают на широкий диапазон диаметров, зато снимаются двумя руками и легко теряются. Прозрачных крышек, через которые можно стрелять не открывая, у большинства производителей просто нет. Полезная привычка — измерить и записать оба наружных диаметра сразу после покупки прицела: без бумажки этот размер потом никто не помнит.

Колпачки барабанчиков и заглушка на базу крепления

На прицелах с закрытыми барабанчиками колпачки — расходник: их скручивают на пристрелке, кладут в карман и там же теряют. Запасной комплект имеет смысл искать сразу, потому что резьба у каждого производителя своя и универсального колпачка не существует. Если барабанчики открытые, тактические, вместо колпачков выручает чехол на весь прицел: он закроет маховички от случайного проворота при переноске в оружейном чехле. Заглушка на базу крепления решает другую задачу — закрывает паз от грязи, влаги и снега, когда прицел снят. Смысл здесь не в самой заглушке, а в чистоте посадочных плоскостей: на них потом встанет кольцо, и одна забившаяся соринка под пятой даёт перекос, который на дистанции читается как непонятный увод точки попадания. Резиновые заглушки-вставки в пазы решают обе задачи разом: закрывают паз от грязи и не дают острой кромке резать ладонь при удержании за цевьё.

Чехол, уход за оптикой, антабки и ремень

Неопреновый чехол надевается на прицел, не снимая его с оружия, и закрывает трубу целиком — от объектива до окуляра. Он гасит удары о ветки и борта машины и не даёт линзам собирать дождь и снег при переноске стволом вниз. Размер выбирают по длине корпуса и диаметру объектива, отсюда ростовка: под короткие компактные прицелы и под длинные с объективом 50–56 мм. Преимущество перед крышками в том, что неопреновый чехол на прицел закрывает ещё и барабанчики с кольцом кратности. Уход за оптикой — это не «протереть футболкой»: пыль на просветлении работает как абразив, её сдувают грушей или снимают мягкой кистью и только потом идут микрофиброй с жидкостью для просветлённой оптики, от центра к краю. Наборы для чистки оружия к линзам отношения не имеют, они подбираются по калибру ствола. Ремень же не поставить без антабок: их берут по типу крепления и толщине оси, а в паре «универсальных» иногда приходят разные размеры, поэтому быстросъёмные антабки с винтом стоит сверить обе.

ЛЦУ, фонарь с выносной кнопкой и холодная пристрелка

ЛЦУ и фонарь ставят либо на свободный участок планки Weaver 21 мм, либо в кольцевое крепление на трубу прицела 25,4 или 30 мм. Кольцевой вариант компактнее, но он отнимает ровно то место, куда должна встать крышка или край чехла, — примеряйте всё вместе, пока ничего не затянуто окончательно. Фонарю нужна выносная кнопка на проводе: она крепится на цевьё под большой палец, чтобы включать свет, не убирая руку с рукояти, а провод укладывают так, чтобы он не попадал под затвор и не цеплялся за одежду. Трезво оценивайте дальность: компактные подствольные фонари и лазеры уверенно работают на десятках метров, а не на двух-трёх сотнях, и на дистанции, где прицел ещё что-то видит, луч уже не даёт ничего. Питание у ЛЦУ и приборов холодной пристрелки — «таблетки» LR41/AG3 или LR48/AG5, ресурса хватает примерно на час непрерывной работы; у фонарей источник питания свой, его смотрят по паспорту, поэтому запасной комплект кладут в чехол сразу.

Холодная пристрелка экономит патроны и время на рубеже. Любые работы — установку креплений, примерку прицела, вставку лазерного патрона — начинают с разряжания: магазин извлечён, затвор отведён, патронник осмотрен и пуст, ствол всё время направлен в безопасную сторону, а патроны убраны от рабочего места. Приборов два типа. Лазерный патрон повторяет геометрию боевого и вставляется в патронник — он подбирается строго по калибру: .223 Rem, 7,62×39, .308 Win и так далее. Патрон под .223 Rem не работает в 5,6×39 и не заменяется «похожим по цифрам». Универсальный боресайтер вставляется в дульный срез через сменные втулки и покрывает диапазон калибров, обычно до .50, но именно с ним чаще случаются промахи: в гладком стволе 12-го калибра втулка проваливается, а под мелкие калибры вроде 4,5 мм комплекта просто не хватает. Сверяйте свой калибр с полным списком насадок в комплекте, а не с верхней границей заявленного диапазона. Для распространённых нарезных калибров практичен патрон холодной пристрелки 7,62×39, и помните: он лишь выводит прицел в район цели, окончательная пристрелка всё равно делается выстрелами по мишени.

Что чаще всего идёт не так

Самая частая осечка — высота колец. Берут «средние», потому что так вроде бы безопаснее, а потом объектив упирается в ствол или прицел стоит так высоко, что щека не ложится на приклад и голову приходится держать на весу. Высота у большинства производителей считается от верхней плоскости планки до центра кольца, то есть до оси прицела, и в характеристиках встречаются значения 21,3, 24, 31, 35 или 39 мм. Но часть брендов указывает высоту нижней половинки или общую высоту детали, и та же самая цифра означает совсем другое. Если в карточке стоит число без пояснения, спрашивайте, от чего оно отмерено: разница в трактовке даёт те самые десять миллиметров, из-за которых комплект не встаёт. Под высокие кольца часто дополнительно нужна накладка на щеку приклада, и её тоже лучше заложить в комплект сразу, а не после первого выезда в поле.

Дальше идут мелочи производства и сборки. В новых кольцах и моноблоках попадается металлическая стружка после нарезки резьбы — перед установкой их стоит разобрать, промыть и продуть, иначе крошка встанет между трубой и посадочной поверхностью. Изредка встречается криво вкрученный фиксирующий винт; чаще нужна лёгкая притирка, хотя у аккуратно сделанных колец она не требуется. Винты колец и планок тянут умеренно: усилия там небольшие, и истории «при затяжке оборвало» — это ровно про затяжку «от души». Резьбу лучше зафиксировать составом средней прочности: на отстреле ослабевает не столько сам прицел, сколько винт крепления планки к корпусу. И проверяйте комплектность в день получения — пустой тюбик масла в наборе, антабки разного размера в одной паре и деталь, не совпадающая с фотографией в карточке, встречаются регулярно. Пересчитать содержимое коробки на месте — минута, а разбираться потом дольше.

Чек-лист перед покупкой

Пройдите по списку с прицелом и разряженным оружием в руках — магазин извлечён, патронник проверен, ствол направлен в безопасную сторону — почти все несовпадения ловятся на этом этапе, а не после установки.

• Диаметр трубы прицела: 25,4, 30 или 34 мм — по паспорту или штангенциркулем, не на глаз.
• Тип посадки на оружии: Weaver или Picatinny 21 мм, «ласточкин хвост» 11 или 12,7 мм, радиусное посадочное место.
• Нужна ли переходная планка и на сколько миллиметров она поднимет ось прицела.
• Высота колец с указанием базы отсчёта; зазор между объективом и стволом проверяется листом бумаги.
• Материал крепления: сталь под мощную отдачу и ППП-пневматику, алюминиевый сплав там, где важен вес.
• Наружный диаметр объективной и окулярной части в миллиметрах — под крышки флип-ап.
• Длина корпуса и диаметр объектива — под размер чехла.
• Калибр под лазерный патрон либо полный список втулок у универсального боресайтера.
• Мелочи: батарейки CR2032 и LR41/AG3, антабки под ваш ремень, фиксатор резьбы, салфетка и жидкость для оптики.

Что для этого подойдёт

• Veber Набор для чистки оружия Veber Cleaning Kit CK-U универсальный
• Veber Набор для чистки оружия Veber Cleaning Kit M16, 22/5.56 мм
• Veber Набор для чистки оружия Veber Clean Guns .22cal/5,6 мм
• Veber Опора для оружия Veber FD 190 (monopod)
• Veber Патрон холодной пристрелки Veber 223Rem CBS-CL223

Смотрите в каталоге

• Аксессуары для прицелов

Частые вопросы

Под какую трубу прицела рассчитаны кольца и как это понять?

Диаметр трубы указан в паспорте прицела и в характеристиках колец: 25,4 мм (один дюйм), 30 мм или 34 мм. На глаз 25,4 и 30 мм не различаются, штангенциркуль закрывает вопрос за секунду. Кольца на 30 мм не обжимают дюймовую трубу: для этого нужны переходные вкладыши, а не затяжка посильнее.

Как замеряется высота колец — почему у всех по-разному?

Корректная база отсчёта — от верхней плоскости планки Weaver или Picatinny до центра кольца, то есть до оси прицела. Именно так получаются значения вроде 21,3, 31 или 35 мм. Часть производителей публикует высоту нижней половинки или внутренний просвет, поэтому цифры разных брендов напрямую сравнивать нельзя — уточняйте, от чего они отмерены.

Кольца заявлены под Weaver — встанут ли на Picatinny?

Обычно да: ширина обеих планок около 21 мм, и крепления под Weaver садятся на Picatinny. Обратное верно не всегда. Поперечный паз у Picatinny шире и нарезан с постоянным шагом, у Weaver он уже и расположен произвольно, поэтому широкий сухарь Picatinny-крепления в паз Weaver может не войти.

Нужно ли притирать новые кольца?

У колец нормального качества притирка не требуется: посадочные поверхности обработаны достаточно точно, и прицел садится без перекоса. А вот осмотреть и промыть их перед установкой стоит всегда — стружка после нарезки резьбы попадается. Притир оправдан, если после пробной затяжки на трубе остаются локальные пятна контакта вместо равномерного пояска.

Какая ширина кольца и какое расстояние между кольцами в паре?

У распространённых моделей ширина одного кольца около 21 мм, толщина 16–18 мм, расстояние между кольцами примерно 58 мм. Эти размеры сверяют с конкретным прицелом: на трубе должны остаться два ровных цилиндрических участка, а кольцо не должно попадать на утолщение у барабанчиков или на кольцо кратности.

Патрон холодной пристрелки подойдёт под любой калибр?

Нет. Лазерный патрон повторяет геометрию гильзы и работает только в своём калибре: под .223 Rem он не встанет в 5,6×39, а модель под 7,62×39 не годится для .308 Win. Универсальные боресайтеры со втулками покрывают диапазон, обычно до .50, но в гладком стволе 12-го калибра втулка проваливается — сверяйте список насадок.
