Дальномерная сетка в бинокле: как пользоваться

Дальномерная сетка оценивает расстояние по угловому размеру объекта: если его реальная высота известна, расстояние считают по формуле. Для сетки mil-dot используется D = H × 1000 / M, где D — дистанция в метрах, H — размер объекта, M — число милов. Точность зависит от правильной юстировки, фокусировки и оценки размера цели.

Как работает бинокль с дальномерной сеткой

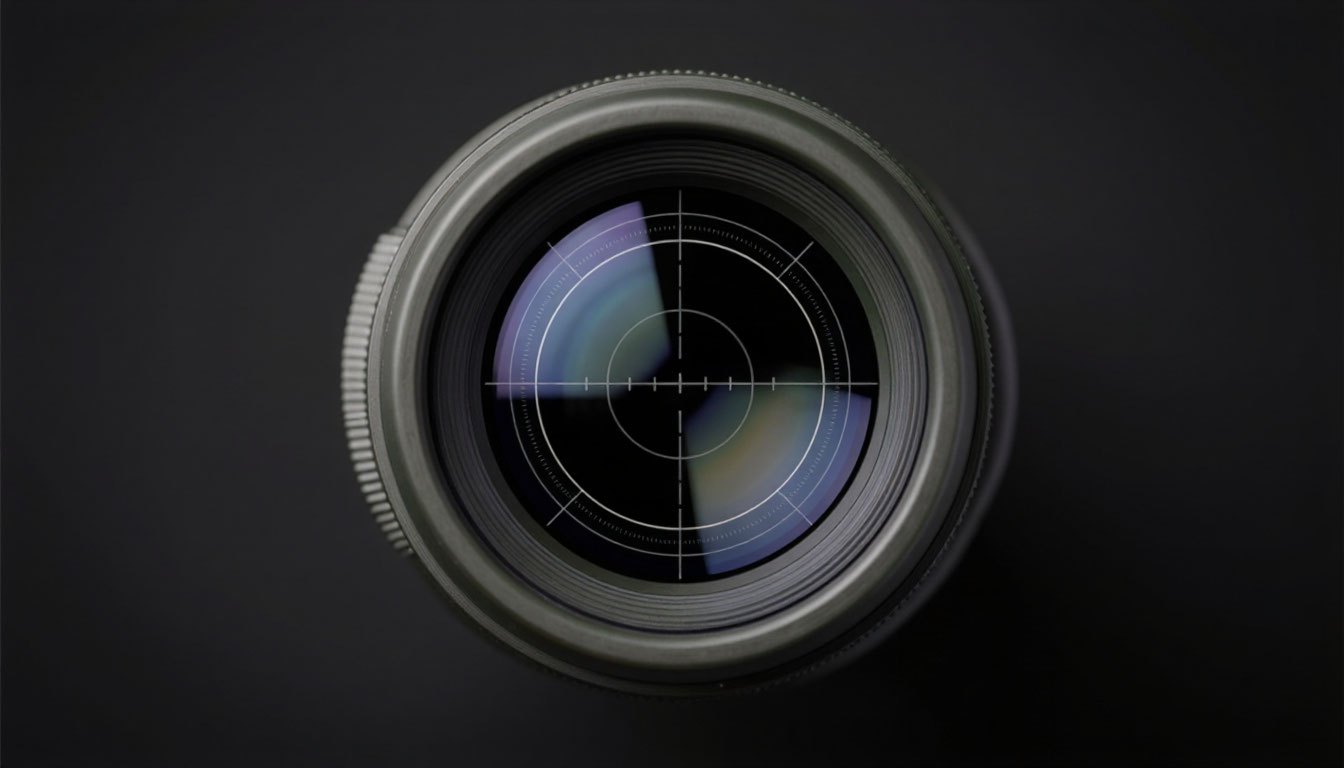

Дальномерная сетка — это шкала, нанесённая в поле зрения одного окуляра. Она показывает угловой размер объекта, а не измеряет расстояние лазером. Принцип аналогичен mil-dot: один мил — угол, под которым объект высотой 1 м виден на дистанции 1000 м. Если известна высота цели и вы определили, сколько делений сетки она занимает, расстояние можно вычислить. Сетка полезна при наблюдении за берегом, местностью, мишенями, лодками и крупными объектами природы. Для оценки дистанции до неизвестного объекта сначала приходится сделать обоснованное предположение о его размере, поэтому результат будет приблизительным. Увеличение не заменяет сетку: оно делает цель крупнее, но само по себе не сообщает расстояние. При переменной кратности шкала может работать только на определённом увеличении, у зум-моделей сетка обычно калибрована на максимальном увеличении.

Что такое mil-dot в бинокле

В классической mil-dot сетке расстояние между соседними точками соответствует 1 mil, или 0,001 радиана. Встречаются также шкалы с рисками, полукругами и другими обозначениями. Нельзя автоматически считать каждую отметку одним милом: сначала определите шаг между соседними делениями и увеличение, на котором сетка откалибрована. Сетка, расположенная в первой (объективной) фокальной плоскости, сохраняет угловую калибровку при изменении увеличения. Сетка во второй (окулярной) фокальной плоскости откалибрована только на одном увеличении, и на других значениях зума её показания будут неверны. Постоянные 8× или 10× обычно проще для повторяемых измерений, а крупные значения 16×–20× чаще требуют опоры из-за дрожания изображения. Перед расчётами наведите резкость именно на объект и добейтесь чёткого контура делений.

Формула расчёта расстояния по сетке

Для mil-dot применяется формула D = H × 1000 / M. Здесь D — расстояние до объекта в метрах, H — известный размер объекта в метрах, M — размер объекта по сетке в mil. Например, мишень высотой 1,7 м занимает 2 mil: D = 1,7 × 1000 / 2 = 850 м. Если тот же объект высотой 1,7 м занимает 0,5 mil, расстояние составит 3400 м. Чем меньше угловой размер цели, тем сильнее ошибка от неточности наведения и фокусировки. Для размера в сантиметрах переведите значение в метры, разделив на 100: 50 см = 0,5 м. Если размер указан в миллиметрах, разделите его на 1000. Формула применима только при правильном знании реального размера объекта и корректной калибровке сетки.

Для практики полезно держать рядом таблицу заранее рассчитанных значений для типовых целей. Объект размером 1 м, занимающий 2 mil, находится примерно в 500 м; при 4 mil — примерно в 250 м. Ошибка в оценке размера на 10% примерно на столько же изменит итоговую дальность. Если контур закрыт растительностью, цель наклонена или видна не полностью, измерение становится менее надёжным. Кратность и тип оптики стоит подбирать уже после того, как определён рабочий диапазон дистанций: см. модели биноклей с разными характеристиками.

Расчёт размера объекта по известной дистанции

Формулу можно использовать и наоборот: H = D × M / 1000. Если дистанция известна — например, до мишени 300 м, а её изображение занимает 2 mil, — высота равна 300 × 2 / 1000 = 0,6 м. Такая проверка помогает понять, правильно ли вы читаете деления. Для линейной шкалы, где один шаг не равен 1 mil, сначала умножьте число шагов на значение одного шага. Например, при шаге 0,5 mil и размере цели в четыре шага M = 4 × 0,5 = 2 mil. Не смешивайте угловые минуты, mil и произвольные деления: у них разные коэффициенты. Разные шкалы (mil-dot, угловые минуты, произвольные риски) имеют разный шаг деления, который следует определять по контрольной цели известного размера, а не принимать по умолчанию.

Как настроить дальномер и юстировку

Начните с межзрачкового расстояния: плавно сведите или разведите половины бинокля, пока два изображения не объединятся в один круг. Затем настройте диоптрийную коррекцию. Закройте правый объектив, наведитесь на удалённый контрастный объект и наведите резкость центральным колесом фокусировки для левого глаза. Затем закройте левый объектив и правым диоптрийным кольцом добейтесь резкости для правого глаза. После этого откройте оба канала и уточните общий фокус. Сетку рассматривайте только после настройки глаз: иначе двоение и размытие будут ошибочно приняты за погрешность шкалы. На зум-модели проверьте сетку на минимальном, среднем и максимальном увеличении. Если размер делений меняется или цель перестаёт быть удобной для наблюдения, зафиксируйте одно увеличение и используйте его во всех расчётах.

Проверка юстировки перед измерениями

Юстировка означает согласование оптических осей двух каналов. При разъюстировке глаза видят два изображения, появляется головная боль, а оценка положения цели по сетке становится ненадёжной. Наведите бинокль на вертикальную линию или далёкий столб и наблюдайте сначала несколько секунд левым, затем правым глазом. Контур должен оставаться на одном месте; небольшое различие яркости допустимо, заметный сдвиг — нет. После этого смотрите двумя глазами: изображение не должно распадаться на два. Проверяйте на малой и большой дистанции, потому что дефект может проявляться сильнее при смене фокуса. У некоторых производителей на корпусе может быть заводская наклейка ОТК, но это не единый стандарт для всех биноклей, и её наличие не заменяет собственную оптическую проверку прибора.

При работе с сеткой сначала наведите центральную область на цель, затем совместите её верхнюю и нижнюю границы с делениями. Не наклоняйте бинокль и не измеряйте цель по диагонали: проекция изменит результат. Старайтесь удерживать оптическую ось перпендикулярно плоскости объекта. Для мишени, стоящей под углом, видимая высота меньше истинной. На воде и в жарком воздухе миражи и колебания изображения затрудняют совмещение границ. Сделайте несколько измерений и используйте среднее значение, если цель неподвижна. При дальности в сотни метров даже четверть деления может означать заметную разницу, поэтому сетку следует воспринимать как оценочный инструмент, а не замену точному дальномеру.

Кратность, объектив и устойчивость изображения

Большая кратность увеличивает не только объект, но и дрожание рук. На 8× изображение обычно легче удерживать с рук, чем на 16× или 20×; при 10× уже заметна польза опоры. Крупный объектив повышает светосилу и массу, но не устраняет дрожание. Бинокль 7×50 имеет выходной зрачок около 7,14 мм, 8×30 — 3,75 мм, 10×25 — 2,5 мм. Выходной зрачок рассчитывают как диаметр объектива, делённый на кратность. Больший диаметр не означает автоматически более удобное длительное наблюдение: масса и габариты могут быстро утомить руки. Для походов часто практичнее 8×21, 8×30 или 10×25, а для наблюдения Луны и удалённых объектов со стационарной точки — модель с опорой или штативом.

Для постоянной работы с дальномерной сеткой важнее стабильность показаний, чем максимальное увеличение. Штатив, монопод, упор на перила или рюкзак уменьшают колебания и помогают точно совместить контур с делениями. Проверьте штативное гнездо 1/4": обычно оно закрыто заглушкой в центральной оси. Компактные модели 8×21 часто его не имеют, а модели 7×50 и 20×60, как правило, оснащены им. Если при максимальном зуме картинка становится тёмной, дрожит и трудно ловится фокус, уменьшите увеличение. Бинокль 20×60 для стационарных наблюдений не следует выбирать для длительной работы с рук.

Качество изображения и типичные проблемы

Бюджетная оптика может давать резкую центральную часть и заметно более мягкие края поля. Это не означает, что заявленная кратность неверна: кратность показывает масштаб изображения, а не одинаковую резкость от центра до края. Хроматические аберрации проявляются цветными контурами на ветках, проводах и ярких объектах. Размытие усиливается при контровом свете, в сумерках и на максимальном зуме. Переменная кратность обычно сложнее по конструкции: при увеличении могут уменьшаться поле зрения и яркость, а фокус становится чувствительнее. Если главные требования — светлая и спокойная картинка, постоянные 8× или 10× часто практичнее зума. Перед измерением дальности располагайте цель в центральной зоне, где оптические дефекты обычно слабее.

Встречаются экземпляры с двоением, несоосностью, люфтами механизмов, соринками или царапинами внутри. Резиновая облицовка может отходить, крышки — плохо удерживаться, а комплектный ремень и чехол — оказаться непрочными или тесными. На просвете линзы должны быть чистыми, без крупных пятен и следов внутри. Ход фокусировки должен быть равномерным, без закусывания; кольца не должны заметно болтаться. Проверьте наглазники: они должны фиксироваться в рабочих положениях и не мешать увидеть всё поле. Для людей с разным зрением важны диоптрийная коррекция, межзрачковое расстояние и вынос выходного зрачка. Компактный театральный бинокль 3×25 удобен по массе, но не каждому подходит по посадке глаз.

Для театра и концертов обычно достаточно увеличения 3×–4×: поле зрения шире, а изображение проще удерживать. Модель 10× приблизит сцену сильнее, но будет чувствительнее к дрожанию и может захватывать меньшую часть действия. В темноте любой компактный бинокль ограничен диаметром объектива и качеством просветления; увеличение не добавляет света. Для природы и береговых наблюдений 7×50 даёт крупный выходной зрачок, но заметно тяжелее компактных вариантов. Для рыбалки и лодки полезны влагозащита и устойчивый хват, но они не отменяют необходимость фокусировки. Театральный бинокль 3×25 логичнее выбирать для сцены, а не для точного определения дальности на сотнях метров.

Выбор бинокля под задачу

Для походов и длительного ношения сопоставьте массу, диаметр объектива и кратность. Компактные 8×21 весят мало и занимают минимум места, но дают меньший выходной зрачок и требуют хорошего освещения. Формат 8×30 является компромиссом между яркостью и переносимостью. 10×25 обеспечивает большее увеличение при компактных размерах, однако сильнее показывает дрожание. Для наблюдения с берега, лодки и на воде подходят 7×50, но их масса может утомлять при удержании без опоры. Для Луны, удалённых объектов и оценки мишени со стационарной позиции оправдана большая кратность, если есть штатив или надёжный упор. Компактный бинокль 8×21 для походов не следует сравнивать с тяжёлой моделью 20×60 только по числу крат.

Постоянная или переменная кратность

Постоянная кратность сохраняет одинаковую калибровку сетки, поле зрения и привычную настройку. Это особенно важно, если вы каждый раз вычисляете дальность по mil. Зум позволяет быстро менять масштаб, но на максимальном значении изображение может стать темнее, поле — уже, а дрожание — сильнее. У некоторых систем сетка калибрована только на одном положении кольца увеличения. Если на корпусе указано 8–18×, нельзя считать, что одна и та же формула без поправок работает на всех значениях. Для туристических и природных наблюдений полезнее выбрать увеличение, которое вы уверенно удерживаете. Для точных повторяемых оценок дальности приоритетом являются фиксированная кратность, стабильный фокус и штативная опора.

Ориентировочная масса зависит от формата: у 8×21 — примерно 200–300 г, у 8×30 — 450–600 г, у 7×50 — 800–1000 г, у 20×60 — свыше 1,2 кг, и такая масса уже заметна при длительном ношении. Массу следует оценивать вместе с ремнём и чехлом, а не только по корпусу. Для ребёнка 7 лет важны не только вес, но и возможность свести окуляры, доступность фокусировки и устойчивость корпуса. Крупный бинокль с сильным увеличением ребёнку будет трудно удерживать, даже если он оптически исправен. Для подарка и наблюдений с рук обычно рациональнее умеренная кратность и небольшой корпус. Для стрельбы из лука сетка полезна при известном размере мишени, но измерение всё равно требует устойчивой опоры и правильной калибровки.

Практический чек-лист перед покупкой

• Определите задачу: театр, поход, природа, вода, охота или стационарная дальняя точка.
• Выберите постоянную кратность 8×–10× для наблюдений с рук; для 16×–20× заранее предусмотрите штатив, монопод или упор.
• Сверьте диаметр объектива и выходной зрачок: 7×50 даёт 7,1 мм, 8×21 — 2,6 мм, 10×25 — 2,5 мм.
• Уточните, есть ли именно дальномерная сетка, сколько mil приходится на шаг и на каком увеличении она откалибрована.
• Проверьте механизм диоптрийной коррекции, межзрачковое расстояние и удобство наглазников.
• После получения осмотрите корпус, облицовку, крышки, ремень, чехол и все крепления.
• Посмотрите на линзы на просвет: не должно быть крупных соринок, царапин, пятен и следов внутри.
• Проверьте плавность фокусировки, отсутствие люфтов и самопроизвольного изменения настройки.
• Наведитесь на вертикальный объект и убедитесь, что нет двоения и заметного смещения изображений.
• Сверьте резкость в центре и по краям поля, а также наличие хроматических цветных контуров.
• Проверьте отметку контроля или юстировки, если она предусмотрена конструкцией.
• Для театра отдельно оцените поле зрения и посадку у глаз; 10× не всегда удобнее 3×–4×.

Для компактного походного варианта можно сравнить бинокль 8×21 и модель 10×25: первая легче удерживается, вторая сильнее приближает, но требовательнее к устойчивости. Такой выбор точнее, чем ориентация только на максимальное число крат.

Что для этого подойдёт

• Veber Бинокль Veber Classic БПЦ 7x50 VR камуфлированный
• Veber Бинокль Veber Ultra Sport БН 8x21 черный
• Veber Бинокль Veber Classic БПЦ 7x35 VL черный, кожа
• Veber Театральный бинокль Veber Opera БГЦ 3x25
• Veber Бинокль Veber Sport БН 8x21 черный

Смотрите в каталоге

• Бинокли

Частые вопросы

Как посчитать расстояние по дальномерной сетке?

Переведите известный размер объекта в метры и используйте D = H × 1000 / M. Если человек высотой 1,7 м занимает 2 mil, расстояние равно 850 м. M — число mil, а не произвольных рисок; при другом шаге сначала пересчитайте деления в mil.

Что означает mil-dot в бинокле?

Mil-dot — угловая шкала, где один mil соответствует размеру 1 м на дистанции 1000 м. Сетка не измеряет расстояние напрямую: она позволяет вычислить его по известному размеру цели. Проверьте, что конкретные точки или риски действительно имеют шаг 1 mil.

Нужен ли штатив для бинокля 20×60?

Да, для длительного наблюдения и измерения по сетке штатив или другой устойчивый упор практически необходим. При 20× дрожание рук заметно увеличивается, из-за чего трудно удержать цель и совместить её границы с делениями. Для работы с рук обычно удобнее 8×–10×.

Почему в бинокле двоится изображение?

Частая причина — нарушение юстировки, то есть несоосность оптических каналов. Также двоение может усиливаться при неправильном межзрачковом расстоянии или диоптрийной настройке. Проверьте прибор на вертикальном объекте одним и двумя глазами; устойчивое двоение указывает на проблему настройки или сборки.

Одинаково ли резкое изображение по всему полю?

Нет. У бюджетной оптики резкость часто выше в центре и снижается к краям; возможны хроматические аберрации и размытие. Это не означает автоматическую ошибку заявленной кратности. Для оценки дальности располагайте цель в центральной части поля и не используйте край как точную измерительную область.

Подойдёт ли бинокль 10× для театра?

Использовать его можно, но 10× сильнее показывает дрожание и обычно даёт меньшее поле зрения. Для сцены и концертов чаще удобнее 3×–4×, поскольку легче охватить действие и удерживать изображение. При слабом освещении увеличение не заменяет светосильную оптику.

Как проверить бинокль при получении?

Осмотрите корпус, линзы, облицовку и крышки, проверьте ход фокусировки и отсутствие люфтов. Наведитесь на далёкую вертикальную линию, проверьте изображение каждым каналом и двумя глазами. Двоение, заметный сдвиг, соринки внутри или повреждённые детали — основания не принимать прибор как исправно настроенный.
