Коллиматор на оружие: какое крепление выбрать

Крепление выбирают не по названию коллиматора, а по посадочному месту оружия: Picatinny или Weaver 20–21 мм, ласточкин хвост 11 мм, ружейная площадка либо вырез под конкретный слайд. Для 12 калибра важны не только адаптер, но и заявленная ударная стойкость, высота оси, длина винтов и надёжность фиксации.

Крепление коллиматора на оружие: с чего начать выбор

Сначала определите, какая поверхность уже есть на оружии. Коллиматор устанавливается не «на 12 калибр» и не «на пневматику» как таковую, а на совместимую планку или специально подготовленное посадочное место. На винтовках и карабинах чаще встречаются Picatinny и Weaver, на пневматике — ласточкин хвост 11 мм, на ружьях — переходные площадки и кронштейны, на пистолетах — вырез в слайде под конкретный стандарт. У самого прицела могут быть встроенные зажимы, адаптер на 11 мм, основание под 21 мм или отдельная повышающая проставка. Эти элементы нельзя считать взаимозаменяемыми без проверки размеров.

Запишите четыре параметра: тип планки, её ширину, наличие поперечных пазов и требуемую высоту. Для Weaver и Picatinny номинальная ширина основания часто указывается как 20–21 мм, но геометрия пазов и расстояние между ними различаются. Для ласточкина хвоста важна именно ширина 11 мм и форма боковых скатов. Проверьте также, куда приходится стопорный винт или поперечный упор: на пневматике с пружинно-поршневым механизмом продольная нагрузка способна сдвинуть плохо зажатый адаптер. Даже подходящий по ширине кронштейн требует правильной фиксации.

На что ставится коллиматорный прицел

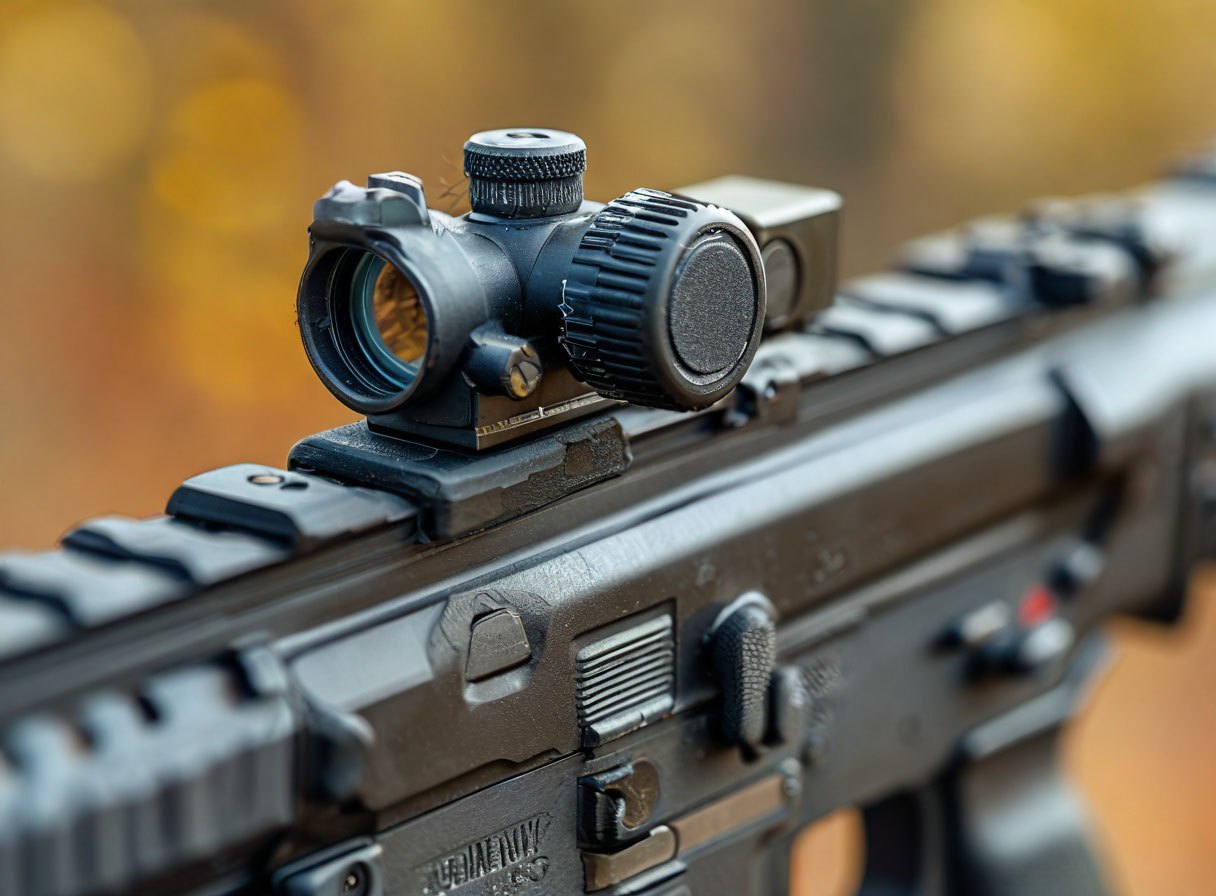

На оружии с планкой Picatinny прицел обычно фиксируется зажимом с поперечным упором в паз. У Weaver зажим может надеться на основание, но его поперечный элемент не всегда совпадает с пазом Picatinny. На ласточкин хвост 11 мм нужен отдельный адаптер либо крепление, рассчитанное именно на этот профиль. Ружейный кронштейн выбирают по способу установки: на штатную прицельную планку, вентилируемую планку, ствольную коробку или специальную базу. Пистолетный коллиматор требует не универсальной планки, а совпадения посадочного стандарта слайд-выреза и крепёжных отверстий.

Планка Picatinny и Weaver: совместимость коллиматора

Picatinny и Weaver внешне похожи, потому что обе системы используют продольную базу и поперечные пазы. Разница проявляется в ширине и геометрии пазов: у Picatinny они стандартизированы и расположены равномернее, у Weaver размеры и шаг могут отличаться. Поэтому прицел с зажимом Weaver иногда устанавливается на Picatinny, но обратная совместимость не гарантируется. Если поперечный упор слишком широк, он не войдёт в паз; если слишком узок, при отдаче появится люфт. Номинальная надпись «20 мм», «21 мм» или «Weaver/Picatinny» не заменяет проверки конкретного зажима.

Измерьте ширину верхней площадки штангенциркулем, оцените ширину и шаг пазов, затем сравните их с основанием прицела. Важен и запас по длине: короткая база может позволять закрепить прицел только одним зажимом или оставить винт в неудобном положении. Для оружия с заметной отдачей поперечный упор должен упираться в стенку паза, а не работать только за счёт трения. После первых выстрелов проверьте, не сместилось ли основание и не ослабли ли винты. Следы сдвига на планке — признак недостаточного зажима, неподходящего паза или чрезмерной нагрузки.

Крепление 21 мм и ласточкин хвост 11 мм

Универсальность адаптера обычно ограничена перечисленными посадочными местами. Существует категория универсальных адаптеров, рассчитанных на установку и на плоскую ласточкину планку 11 мм, и на планку шириной 21 мм. Это не означает, что он автоматически подходит к любой базе: у ласточкина хвоста должны совпасть профиль и ширина, а у 21-миллиметровой планки — форма зажима и положение поперечного упора. Для МР-512 подходит установка при наличии ласточкина хвоста 11 мм. Если планка имеет другой профиль или скруглённую поверхность, потребуется иной адаптер.

Отдельно проверьте посадочное место самого прицела. Для некоторых креплений указывается ширина паза посадочного места самого прицела — это отдельный размер, а не ширина всей оружейной планки. Такая цифра помогает сопоставить прицел с пазом крепления, но не заменяет измерение базы. Установка на Weaver 21 мм возможна только при совпадении зажима. При переходе с 11 мм на 21 мм высота оси увеличивается, а положение точки попадания меняется, поэтому после любой замены адаптера требуется повторная пристрелка.

Крепление коллиматора на ружье 12 калибра

Для 12 калибра применяют либо готовую ружейную площадку, либо переходник на Weaver/Picatinny. Сам диаметр ствола не определяет совместимость. Нужно учитывать модель ружья, место крепления, длину базы, доступ к органам управления и положение коллиматора относительно прицельной линии. На гладкоствольном оружии прицел должен выдерживать импульс отдачи; производители обычно указывают допустимый калибр или тип оружия, для которого подтверждена стойкость к отдаче, а не значение энергии в джоулях. Такое соответствие — не гарантия одинаковой работы на каждом ружье и каждом кронштейне.

Перед установкой сравните ширину базы: для ружейных переходников часто встречается Weaver 21 мм. Если на оружии нет такой площадки, сначала устанавливают совместимый кронштейн, затем прицел. Не зажимайте крепление на тонкой или деформированной части планки и не допускайте контакта корпуса с подвижными деталями. После пристрелки нанесите небольшой контрольный штрих на винт и основание: по смещению меток легче заметить ослабление. На 12 калибре проверяйте точку после серии выстрелов, а не только после одного контрольного выстрела.

Высота установки на ружье

Высота нужна минимальная, при которой корпус и объектив не касаются оружия, а стрелок сохраняет удобную вкладку. Слишком высокая установка увеличивает расхождение линии прицеливания и оси ствола и требует более точной повторяемости вкладки, а также большей поправки по вертикали. Слишком низкая может перекрыть штатную мушку, мешать перезаряжанию или упираться в ствольную коробку. На ружье с планкой 21 мм сначала определите высоту от верхней поверхности планки до оптической оси, затем проверьте, не закрывает ли корпус обзор. Если используется проставка, учитывайте её толщину и длину винтов.

Повышающую вставку можно убрать, если конструкция крепления это позволяет. После снятия обычно нужны более короткие винты; короткие винты часто не входят в комплект и подбираются отдельно. Слишком длинный винт может упереться в корпус, а слишком короткий не обеспечит полную резьбовую зацепку. После изменения высоты повторите пристрелку: даже небольшое перемещение оси относительно ствола меняет величину вертикальной поправки. Для охоты особенно важно, чтобы вкладка и видимость точки сохранялись в защитной одежде.

Крепление коллиматора на пистолетный слайд

Пистолетный коллиматор устанавливают не на универсальную планку, а в обработанный вырез слайда или на переходную пластину. У каждого посадочного места должны совпасть контур основания, расстояние между отверстиями и диаметр крепёжных элементов. Даже визуально похожий открытый прицел может не сесть на вырез или потребовать другую пластину. Проверяйте также, входит ли основание в паз без усилия и не выступает ли оно за края слайда. Нельзя компенсировать несовпадение отверстий чрезмерной затяжкой или установкой одного винта.

Высота на пистолете выбирается по принципу «как можно ниже без контакта». Низкая посадка уменьшает время возврата точки в поле зрения после выстрела и позволяет использовать штатные прицельные приспособления как резервные, если они видны через корпус. Высокая переходная планка ухудшает повторяемость хвата и может зацепляться за кобуру. Проверьте, не блокируют ли органы управления выбросом магазина, предохранитель или затвор. После установки контролируйте затяжку по инструкции к конкретному креплению и пристреливайте прицел на выбранной дистанции.

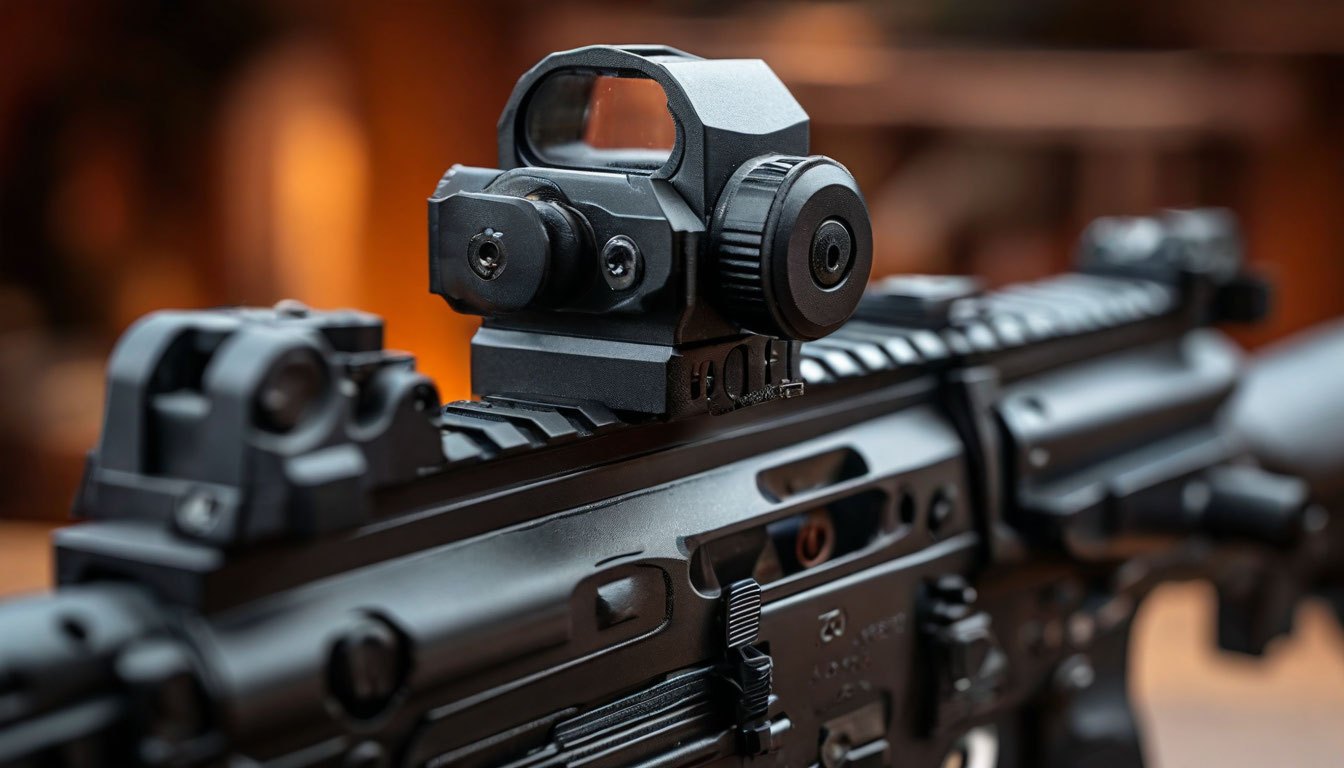

Открытый или закрытый коллиматорный прицел

Открытый корпус обычно легче и меньше закрывает обзор, но эмиттер и органы управления остаются более уязвимыми для пыли, веток и случайных ударов. Закрытый корпус крупнее и тяжелее, зато лучше защищает оптический канал. Масса открытых моделей обычно меньше, чем у закрытых, и зависит от материала корпуса и типа батареи, поэтому обязательно учитывайте вес крепления и элемента питания. Габариты также различаются по типу прицела: открытые компактнее, закрытые крупнее и заметнее меняют баланс оружия.

Открытая оптика способна давать блики, затемнение или искажения при перекосе линзы. Перед установкой осмотрите стекло на просвет, проверьте равномерность изображения и отсутствие люфта корпуса. Защитные колпачки могут быть частью комплектации, но конструкция не всегда предусматривает установку крышек, особенно на окуляр. Для переноски используйте штатную защиту или мягкий чехол, не закрывая вентиляционные и управляющие элементы неподходящими накладками. Герметичный или азотозаполненный корпус нельзя автоматически считать рассчитанным на погружение: ориентируйтесь на класс защиты IP, например IPX7 подтверждает погружение, а IPX4 — только защиту от брызг и дождя.

Как выбрать высоту установки под конкретное оружие

Высота измеряется от верхней плоскости планки до оптической оси. Для практической настройки поставьте оружие в рабочее положение, закройте один глаз и проверьте, появляется ли точка сразу при нормальной вкладке. Если приходится отрывать голову от приклада или искать точку, установка слишком высокая, слишком низкая либо не соответствует форме приклада. На пневматической винтовке МР-512 при планке 11 мм высоту часто увеличивает переходник, поэтому оценивайте положение щеки и возможность увидеть штатную мушку. На карабине или ружье с 21-миллиметровой базой ориентируйтесь на свободный ход затвора, ствола и органов управления.

Не выбирайте минимальную высоту только по внешнему виду. Между объективом и планкой должен оставаться безопасный зазор, а крепёж не должен касаться ствольной коробки. Если используется проставка, проверьте жёсткость всей сборки: дополнительное соединение добавляет поверхность, которая может ослабнуть. После каждой перестановки выполните пристрелку на дистанции применения. Для тренировочной стрельбы на 20–50 м удобно сначала грубо совместить ось прицела со стволом, затем выполнить серию и вводить поправки небольшими шагами, каждый раз фиксируя результат.

Поправки и фокусировка точки

Марка коллиматора проецируется параллельным пучком и воспринимается как находящаяся на бесконечности, поэтому совмещается с целью без перефокусировки глаза, при сохранении обоих глаз открытыми. При астигматизме она может выглядеть запятой, крестом или расплывчатым пятном. Это не всегда дефект прибора. Проверьте зрение, яркость и чистоту линзы, затем сравните форму точки на нескольких уровнях подсветки. Слишком высокая яркость днём может давать ореол, а слишком низкая — исчезать на фоне цели.

Регулировочные винты и внутренний механизм у бюджетных открытых моделей могут содержать пластиковые детали. Возможны поломка винта, ограниченный ход поправок и ситуация, когда прицел не удаётся пристрелять. Вводите поправки аккуратно, без чрезмерного усилия и ударов по инструменту. После каждого изменения возвращайте защитные колпачки, если они предусмотрены, и проверяйте повторяемость: несколько одинаковых перемещений в одну сторону должны давать предсказуемый результат. Если точка не реагирует на регулировку, продолжать вращение с усилием нельзя.

Честное предупреждение о типичных проблемах

Ударная стойкость зависит от всей системы: корпуса, внутреннего механизма, батарейного отсека, крепления и самой планки. На пневматике со слабой фиксацией прицел может уехать по ласточкиному хвосту уже после нескольких выстрелов. Для пружинно-поршневой пневматики производители указывают допустимый класс по дульной энергии, например до 7,5 Дж или до 16,3 Дж, а для огнестрельного оружия — совместимый калибр или тип оружия. Эти значения нельзя переносить с одной модели на другую. Страйкбольный привод, пневматика и карабин создают разные нагрузки, даже если используют одинаковую планку.

На практике встречаются ослабленные винты, сбитая точка после нескольких магазинов, пластиковые детали юстировки, перекосы линз, тусклая марка и недостаточная герметичность. Перед установкой проверьте комплектность крепления и состояние защитных крышек, чтобы они не оторвались при переноске. Перед стрельбой осмотрите прицел, проверьте батарейку, включение всех режимов яркости и работу поправок. Пристрелка в светлом помещении не показывает, как будет выглядеть точка ночью: режим минимальной яркости может сделать её почти незаметной. Открытый корпус требует дополнительной защиты от пыли и ударов.

Металлическая оболочка не означает, что внутри весь механизм металлический и рассчитан на профессиональную эксплуатацию. Не делайте вывод о надёжности только по тому, что прибор включился и точка светится. После установки сначала проверьте нулевую точку на короткой серии, затем повторите контроль после нескольких магазинов или интенсивной стрельбы. Если крепление сместилось, ищите причину в зажиме, пазе, длине винта и контакте упора, а не только в регулировочных винтах. Для охоты используйте такой прицел на карабине или ружье лишь при подтверждённой стойкости к соответствующей отдаче.

Практический чек-лист перед покупкой

• Измерьте ширину посадочного места: ласточкин хвост 11 мм, Weaver около 20–21 мм или Picatinny 21 мм.
• Сравните форму и шаг поперечных пазов, не полагаясь только на слова «универсальное крепление».
• Определите, нужен ли адаптер с 11 мм на 21 мм и увеличит ли он высоту оптической оси.
• Для ружья 12 калибра проверьте ударную стойкость; ориентир для конкретных моделей может составлять до 4400 Дж на огнестрельном оружии.
• Для пружинно-поршневой пневматики сопоставьте ограничение по энергии: встречаются значения 15 и 25 Дж.
• Проверьте длину и диаметр винтов, полную резьбовую зацепку и отсутствие упора винта в корпус.
• Уточните высоту от планки до оптической оси, свободный зазор и возможность нормальной вкладки.
• Осмотрите линзы, корпус, эмиттер, винты, защитные элементы, маркировку и батарейный отсек.
• Включите все режимы яркости; проверьте точку днём и в затемнённом помещении.
• Проверьте плавность и реакцию юстировочных винтов без чрезмерного усилия.
• После установки сделайте пристрелку на 20–50 м и повторно проверьте фиксацию после серии выстрелов.

Частые вопросы

На 12 калибр подойдёт и какое крепление выбрать?

Подойдёт при совпадении крепления и подтверждённой стойкости к отдаче. Для базы Weaver или Picatinny нужен зажим под 20–21 мм, для ласточкиного хвоста — адаптер 11 мм. Для отдельных моделей указана стойкость до 4400 Дж на огнестрельном оружии. После установки проверьте упор в пазе, затяжку и нулевую точку серией выстрелов.

На МР-512 можно поставить коллиматор?

Да, если на МР-512 установлена планка «ласточкин хвост» 11 мм. Нужен адаптер или крепление под этот профиль. Проверьте длину базы, стопорный винт и затяжку: на пружинно-поршневой пневматике плохо зажатый прицел может сместиться после нескольких выстрелов. После установки обязательна пристрелка.

Подойдёт ли крепление Weaver 20 мм к планке 21 мм?

Номинальная ширина не гарантирует полной совместимости. Сравните фактическую ширину основания, ширину поперечного упора и геометрию пазов. Weaver и Picatinny похожи, но не всегда взаимозаменяемы. Крепление должно надеваться без перекоса, а упор — плотно вставать в стенку паза. После стрельбы проверьте отсутствие продольного сдвига.

Можно ли снять повышающую проставку и сделать прицел ниже?

Если конструкция предусматривает съёмную вставку, её можно убрать. После этого потребуются винты меньшей длины; короткие винты могут не входить в комплект. Подберите крепёж с достаточной резьбовой зацепкой, но без упора в корпус. Новая высота меняет положение оси, поэтому после снятия проставки повторите пристрелку.

Сколько джоулей выдержит коллиматор на пневматике?

Единого значения для всех моделей нет. В технических характеристиках встречаются ограничения 15 и 25 Дж для пневматического оружия. Пружинно-поршневой механизм создаёт резкие разнонаправленные нагрузки, поэтому важны не только джоули, но и надёжность крепления на ласточкином хвосте 11 мм. Не переносите предел огнестрельной версии на пневматическую.

Почему коллиматорная точка плохо видна или выглядит размытой?

Причиной может быть низкая яркость, разряженная батарея, солнечный фон, загрязнение линзы или особенности зрения, включая астигматизм. Проверьте батарейку и все уровни подсветки, затем оцените точку в светлом и тёмном помещении. Размытие в виде запятой или креста не всегда означает неисправность прицела.

Нужны ли защитные крышки для открытого коллиматора?

Открытая конструкция сильнее подвержена пыли, веткам и случайным ударам. Крышки могут входить в комплект, но не каждый корпус предусматривает их установку, особенно со стороны окуляра. Проверяйте наличие защитных элементов до монтажа и используйте мягкую защиту при переноске. Не закрывайте эмиттер и органы управления неподходящими колпачками.
