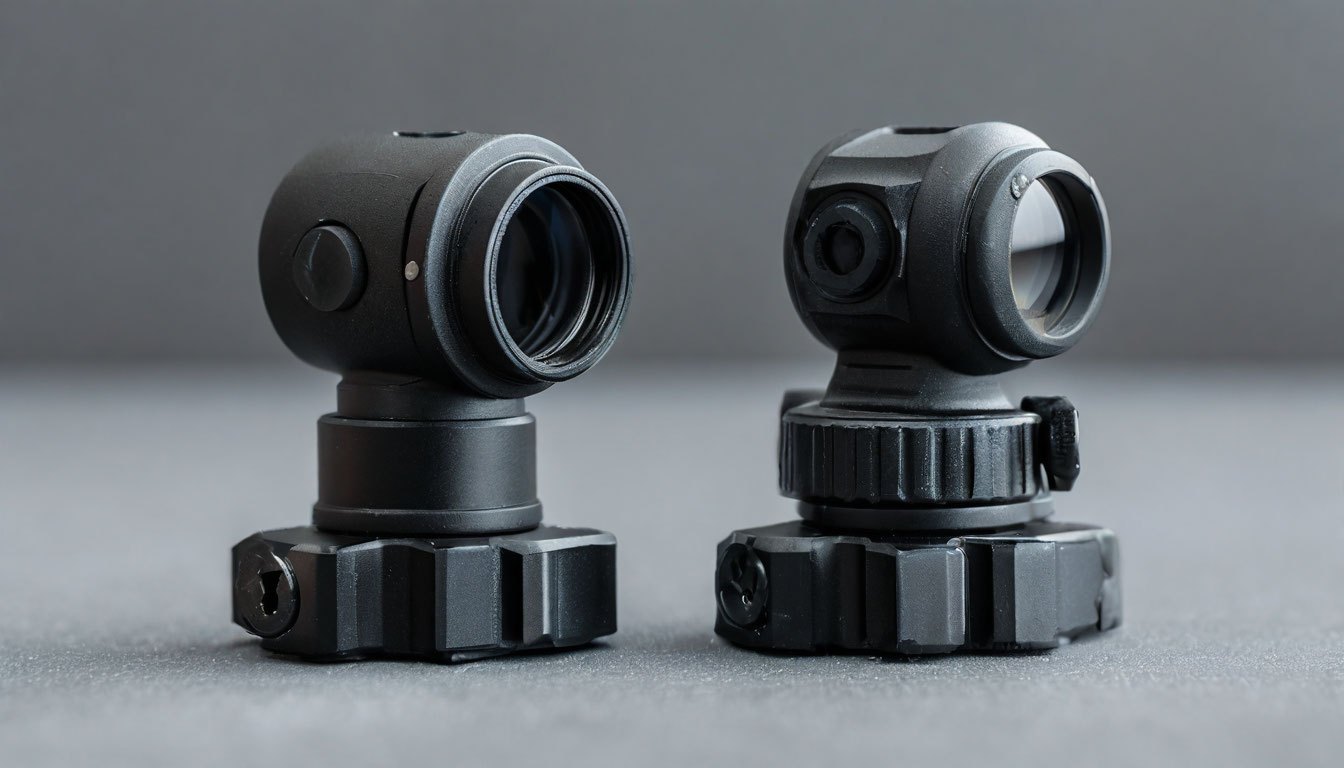

Коллиматор с магнифером: совместимость и высота

Коллиматор и откидной магнифер работают вместе только при совпадении оптической оси и посадки. Сначала определите высоту коллиматора над планкой, затем подберите магнифер с такой же высотой оси. Для Weaver обычно используют крепление 21 мм, для «ласточкиного хвоста» — адаптер 11 мм; зазор, люфт и длину винтов проверяют до пристрелки.

Коллиматор с магнифером: как работает связка

Магнифер — это увеличитель, установленный за коллиматорным прицелом. В откинутом положении вы смотрите через коллиматор без увеличения, а в рабочем положении магнифер увеличивает изображение цели и самой точки. Оптические оси обоих приборов должны совпадать по высоте и по горизонтали. Если магнифер стоит выше или ниже, точка может уходить из поля зрения, а изображение — затемняться или двоиться. Откидной механизм добавляет ещё один источник ошибки: после возврата в рабочее положение прибор должен занимать одно и то же положение без бокового люфта.

У открытого коллиматора поле зрения обычно не ограничено корпусом так сильно, как у закрытого, но это не отменяет требований к соосности. Магнифер увеличивает не только цель, но и все недостатки настройки: перекос линзы, смещение точки, грязь на оптике и вибрации становятся заметнее. Поэтому связку сначала собирают на одной планке, проверяют механически, затем выполняют холодную пристрелку и только после этого стреляют боевыми или тренировочными патронами.

Что меняется при откидывании

В откинутом положении магнифер должен полностью освобождать линию взгляда через коллиматор. Если корпус остаётся перед объективом, он затемняет часть поля зрения. В рабочем положении увеличитель должен располагаться строго за коллиматором, без касания корпуса и органов управления. Проверьте, что рычаг или кнопка откидного кронштейна не упирается в ствольную коробку, приклад или предохранитель. Для стрельбы на 20–50 м особенно важны повторяемость положения и отсутствие люфта: небольшое смещение крепления уже заметно по группе попаданий.

Высота установки коллиматора и магнифера

Высота установки — это расстояние от верхней поверхности планки до оптической оси прицела. Сравнивать нужно не общую высоту корпуса, а именно высоту оси. У одного коллиматора ось может проходить на высоте около 22 мм от базовой поверхности (absolute), у другого — на 33–40 мм (lower/upper third); эти значения нельзя компенсировать визуально. Магнифер подбирают под фактическую высоту оси коллиматора либо используют регулируемый по высоте кронштейн. Разница даже в несколько миллиметров способна вывести точку из центра поля зрения.

Измерьте расстояние от планки до центра объектива коллиматора. Если конструкция имеет проставку, измерение выполняют в собранном виде. Затем определите высоту оси магнифера от той же плоскости. Для точной проверки можно положить оба прибора на одну планку, посмотреть через них без включения подсветки и оценить, совпадает ли центр изображения. На практике сначала добиваются совпадения по вертикали, затем проверяют боковое смещение и расстояние между окуляром коллиматора и объективом магнифера.

Как выбрать высоту откидного магнифера под коллиматор

Выбирайте кронштейн магнифера по высоте оси коллиматора, а не по названию «низкий» или «высокий». Если ось коллиматора находится на 42 мм, магнифер должен иметь ось максимально близко к 42 мм; при высоте 60 мм нужен соответствующий высокий вариант или проставка. Съёмная проставка может уменьшить высоту, но после её удаления часто требуются более короткие винты. Слишком длинный крепёж способен упереться в корпус или повредить резьбу, а слишком короткий не обеспечит надёжную фиксацию.

Оставьте небольшой конструктивный зазор между корпусами, чтобы они не соприкасались при отдаче и при откидывании. При этом чрезмерный зазор увеличивает длину связки и может ухудшить положение головы. Проверьте положение в шлеме, защитных очках или на прикладе с регулируемой щекой. Для гладкоствольного оружия и пневматики особенно важно не пытаться исправить несовпадение осей сильной затяжкой: крепление должно выставляться проставкой или подходящим кронштейном.

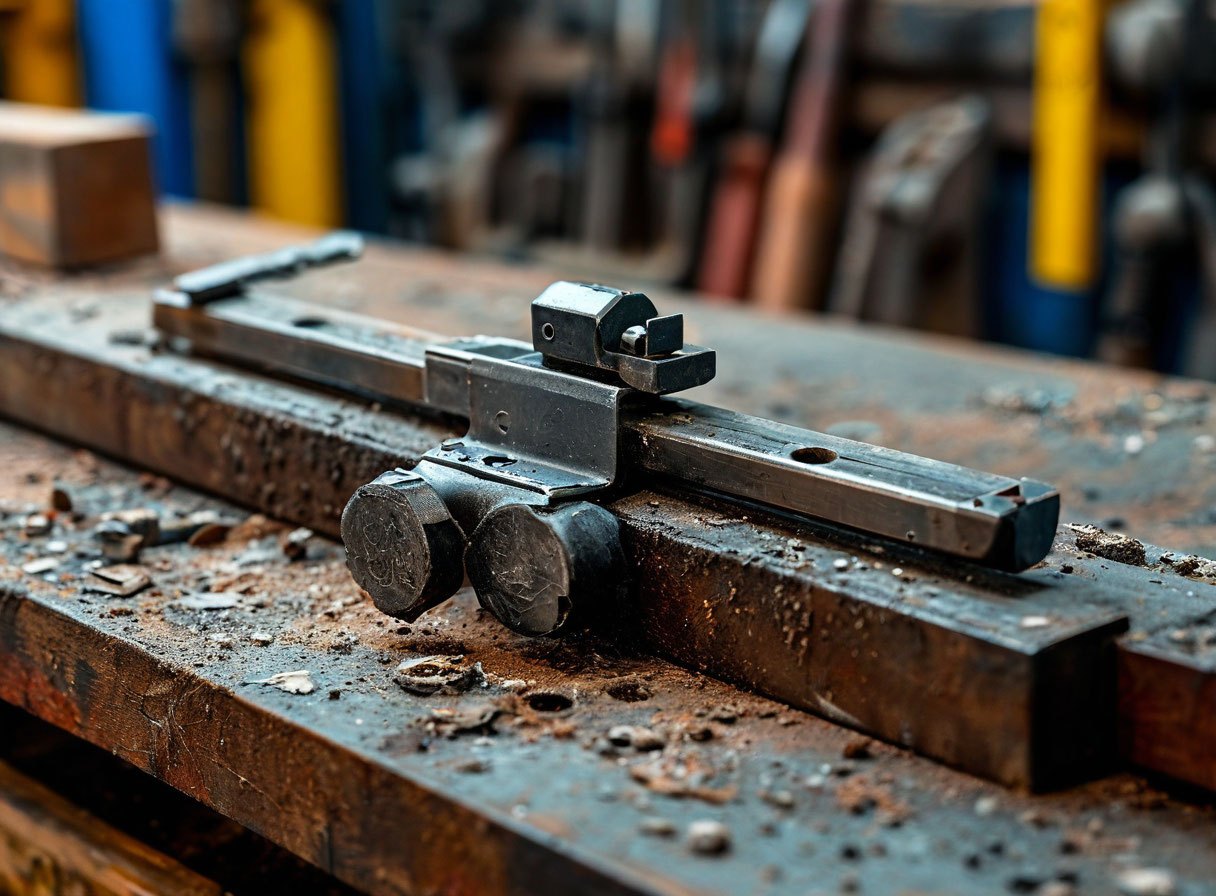

Крепление для коллиматорного прицела и магнифера

Совместимость начинается с типа планки. Для приборов с адаптером под «ласточкин хвост» нужна планка шириной 11 мм с плоской поверхностью. Для Weaver используют крепление шириной 21 мм. На практике встречаются также планки, которые называют Picatinny или «Вивер» без уточнения профиля. Одного названия недостаточно: проверьте ширину верхней площадки, размеры поперечных пазов и положение упора. Крепление Weaver, как правило, устанавливается на планку Picatinny, а обратная комбинация обычно невозможна: у Picatinny (MIL-STD-1913) поперечный паз шириной 5,23 мм и шаг 10,01 мм, тогда как у Weaver паз около 3,8 мм без фиксированного шага, поэтому не всякая комбинация обеспечит правильную фиксацию.

У креплений типа «ласточкин хвост» рабочая ширина обычно составляет 11 мм, у Weaver и Picatinny — около 20–21 мм по верхней площадке при ширине поперечного паза 3,8 мм (Weaver) или 5,23 мм (Picatinny). Это размеры участка, который входит в зажим, а не общая ширина планки. Перед установкой измерьте планку штангенциркулем и проверьте, где располагается поперечный стопор. Если у основания есть переходник, убедитесь, что он не перекрывает паз и не садится на скруглённые грани вместо плоской поверхности. На МР-512 при наличии «ласточкиного хвоста» 11 мм такая установка возможна, но после первых выстрелов необходимо проверить, не пошёл ли прицел по планке.

Кронштейн для коллиматорного прицела: что сопоставить

Кронштейн должен соответствовать сразу четырём размерам: типу и ширине планки, ширине посадочного паза, высоте оси и длине крепёжных винтов. Нельзя считать совместимость доказанной только потому, что зажим надевается на планку. Если поперечный упор не входит в паз, прибор будет смещаться при выстрелах. Если винты не имеют достаточного запаса резьбы, затяжка окажется слабой; если они слишком длинные, появится риск упора в корпус.

Повышающая планка полезна, когда коллиматор слишком низко расположен относительно магнифера или приклада. Съёмная проставка позволяет уменьшить высоту, но это меняет длину крепежа. После снятия проставки нельзя использовать прежние длинные винты без проверки глубины резьбы. Для откидного магнифера также нужен запас по ширине: рычаг не должен задевать соседние аксессуары. Установку выполняйте без герметика и чрезмерного усилия, пока не проверены соосность, ход механизма и положение точки.

Популярные комбинации планок и оптики

Для пневматической винтовки с «ласточкиным хвостом» 11 мм типовая комбинация выглядит так: базовая планка 11 мм, адаптер под плоскую поверхность, коллиматор на адаптере и магнифер на отдельном откидном креплении. На МР-512 такая схема возможна при наличии именно 11-миллиметровой планки. После установки контролируйте продольное смещение: у пружинно-поршневой пневматики вибрация часто сильнее влияет на крепление, чем сам импульс выстрела.

Для оружия с Weaver используют коллиматор на креплении 21 мм и магнифер с основанием под ту же планку либо единый узел с совместимым интерфейсом. Такой вариант применим на гладкоствольном оружии 12 калибра, если конкретный прицел рассчитан на соответствующую отдачу и крепление не имеет люфта. Для ТОЗ-34 ЕР требуется планка Weaver или переходник к ней. На Picatinny комбинация возможна после проверки пазов и поперечного упора, даже если продавец или пользователь называет её «Вивер».

Характеристики коллиматорного прицела для связки

При выборе коллиматора под магнифер оценивайте не только размер точки. Важны габариты, масса, тип корпуса, диапазон яркости, положение батареи и доступ к кнопкам. Габариты закрытых коллиматоров с креплением нередко достигают 90×50×63 мм; такой массивный корпус может закрывать обзор и мешать откидному механизму, поэтому компактными подобные модели назвать нельзя. Масса открытых коллиматоров обычно составляет 40–100 г, а закрытых моделей с креплением — до 250–300 г, поэтому итоговую нагрузку нужно считать вместе с магнифером и кронштейнами.

Точка должна быть видна при дневном освещении, но не настолько яркой, чтобы превращаться в расплывшееся пятно. При слабой батарее яркость снижается, а на солнце даже рабочий режим может казаться тусклым. Количество режимов само по себе не гарантирует удобство: проверьте включение, выключение и смену яркости до монтажа. При астигматизме точка может выглядеть вытянутой или размытой; это особенность восприятия, а не обязательно неисправность прибора.

Голографический и открытый коллиматор

Голографический прицел формирует марку с помощью лазера и голограммы, а рефлекторный коллиматор — с помощью светодиода и полупрозрачного зеркала; поэтому при увеличении магнифером марка голографического прицела обычно сохраняет размер и чёткость лучше, хотя для совместимости с магнифером ключевыми остаются механические параметры и высота оси. Открытая конструкция обычно легче и даёт меньше препятствий обзору, однако эмиттер и органы управления менее защищены от пыли и случайных ударов. У закрытого корпуса больше физической защиты, но он тяжелее и объёмнее.

Не путайте герметичный корпус отдельной модели с автоматической защищённостью всей связки. Даже если прибор имеет азотозаполнение или защиту от дождя, откидной кронштейн, стыки и открытый эмиттер могут оставаться уязвимыми. Защитные крышки не всегда предусмотрены конструкцией прицела, особенно на окуляре, поэтому их отсутствие не обязательно означает неполную комплектацию.

Пристрелка коллиматорного прицела с магнифером

Начните с осмотра и холодной пристрелки. Убедитесь в безопасности оружия: отсоедините магазин, визуально и на ощупь проверьте патронник на отсутствие патрона, направьте ствол в безопасном направлении, закрепите оружие неподвижно и с помощью лазерного патрона или коллиматорной трубки совместите линию канала ствола с точкой на мишени. Установите коллиматор и магнифер без перекоса, затем проверьте точку в двух состояниях: магнифер откинут и магнифер включён в оптическую линию. Если точка меняет положение после откидывания, сначала исправьте крепление и высоту оси, а не крутите барабаны поправок.

Первую стрельбу выполняйте на короткой безопасной дистанции, затем переходите к 20–50 м. Введите небольшие поправки и после каждого изменения проверяйте винты. У бюджетных открытых приборов внутренние детали и механизм поправок могут быть выполнены из пластика; чрезмерное усилие способно сломать винт или сделать пристрелку невозможной. Не делайте резких многократных вращений без пауз. После серии выстрелов отметьте положение точки и повторно проверьте зажимы.

Пристрелка коллиматорного прицела на пневматике и 12 калибре

На пружинно-поршневой пневматике нагрузка может иметь двойной характер: импульс возникает при движении поршня и при его остановке. Поэтому даже при небольшой дульной энергии крепление обязано иметь надёжный поперечный упор. Пружинно-поршневая пневматика обычной мощности развивает дульную энергию до 7,5 Дж, а магнум-класс — до 25 Дж, и для последнего крепление обязательно должно иметь поперечный упор; конкретный прибор нельзя автоматически переносить между всеми системами. На МР-512 после нескольких выстрелов контролируйте, не сместился ли прицел по 11-миллиметровой планке.

Для 12 калибра проверяйте не сам диаметр патрона, а заявленную ударную стойкость конкретного прибора. Встречаются значения до 4400 Дж для огнестрельного оружия; это технический ориентир, а не универсальная гарантия для любой конструкции и любого крепления. После нескольких магазинов или серий осмотрите винты, зажим и положение точки. Если группа ушла, сначала ищите люфт и перекос, а затем повторяйте пристрелку.

Типичные проблемы и честные ограничения

Металлический внешний корпус не означает, что внутри металлический механизм. У бюджетных открытых моделей элементы юстировки и ввода поправок могут быть пластиковыми. Возможны поломка винтов и ситуация, когда точку нельзя вывести на мишень. Не приписывайте такому прицелу ресурс профессиональной оптики: вращайте регулировки аккуратно, без ударов и попыток компенсировать неправильную высоту магнифера барабанами.

На огнестрельном оружии часть экземпляров может сбивать точку после нескольких магазинов. Причина бывает в креплении, ослабленных винтах, несовпадении планки или недостаточной стойкости самого прибора. Пневматика, страйкбол и огнестрельное оружие создают разные нагрузки, поэтому одинаковая внешняя форма не делает модели взаимозаменяемыми. После пристрелки нанесите тонкую контрольную метку на винт и основание: смещение сразу станет заметным.

Встречаются затемнение и блики, перекосы линзы и недостаточная герметичность. Перед установкой осмотрите стекло под боковым светом, проверьте резкость точки на разных уровнях яркости и убедитесь, что корпус не имеет следов удара. Открытый эмиттер защищайте при переноске от пыли и случайного контакта. Крышки могут отрываться, а некоторые конструкции не позволяют установить их на окуляр. Вес и крупный корпус также могут заметно закрывать обзор.

Отдельно проверьте комплектность и сборку: все ли винты присутствуют, нет ли сорванных граней, следов использования, перекоса корпуса или ослабленного зажима. Батарейка может идти в комплекте, но её тип и фактическое состояние нужно проверить перед включением. Если точка почти не видна, сначала исключите ночной или минимальный режим яркости, разряженную батарею и особенности зрения. При астигматизме марка может оставаться размытой даже у исправного прибора.

Чек-лист перед покупкой и установкой

• Измерьте ширину основания: 11 мм для «ласточкиного хвоста» или 21 мм для Weaver.
• Проверьте установочный паз: рабочий размер крепления может составлять 7,5–8 мм.
• Сопоставьте высоту оптической оси коллиматора и магнифера: примеры — 42 и 60 мм.
• Уточните, нужна ли проставка и какие винты потребуются после её снятия.
• Проверьте длину винтов: они не должны упираться в корпус или оставаться без достаточной глубины резьбы.
• Сравните геометрию Weaver и Picatinny, включая поперечные пазы и упор.
• Убедитесь, что откидной механизм не задевает корпус, приклад и соседние аксессуары.
• Проверьте массу и габариты всей связки; отдельный прибор может иметь размеры 90×50×63 мм.
• До пристрелки осмотрите линзу, корпус, винты, крышки, батарейку и маркировку.
• Проверьте все режимы яркости и видимость точки при дневном освещении.
• После первых выстрелов снова проверьте зажимы и положение контрольных меток.

Частые вопросы

Подойдёт ли коллиматор с магнифером на 12 калибр?

Да, установка возможна при совместимом креплении и подтверждённой стойкости к отдаче. Для планки Weaver используют основание 21 мм. Ориентиром служит заявленная производителем стойкость прицела к отдаче конкретного калибра (в единицах перегрузки g) или подтверждённая совместимость с гладкоствольным оружием, но после первых серий обязательно проверяйте винты, люфт и сохранение точки.

Какую высоту магнифера выбрать под коллиматор?

Совпадение проверяют по высоте оптической оси от верхней плоскости планки. Если ось коллиматора расположена на 42 мм, магнифер должен иметь близкую высоту; при 60 мм нужен вариант на 60 мм либо соответствующая проставка. Общую высоту корпуса сравнивать нельзя.

Установится ли прицел на «ласточкин хвост» 11 мм?

Да, если используется адаптер именно под «ласточкин хвост» 11 мм с плоской поверхностью. Также нужно проверить посадочный паз шириной 7,5–8 мм, положение поперечного упора и затяжку. На МР-512 после первых выстрелов контролируйте, не сместился ли прибор по планке.

Подойдёт ли крепление Weaver 21 мм на планку 20 мм?

Обозначения 20 и 21 мм обычно относятся к одной и той же планке типа Weaver или Picatinny, только измеренной по разным поверхностям — по основанию или по верхним скосам. Само число не гарантирует совместимость: проверьте фактическую ширину верхней площадки, профиль скосов и поперечные пазы. Зажим не должен садиться на скруглённые грани или работать без поперечного упора.

Можно ли снять повышающую проставку и сделать прицел ниже?

Проставку снять можно, если конструкция это предусматривает. После снятия потребуются винты меньшей длины; штатные длинные крепежи могут не подойти. Затем заново проверьте высоту оптической оси, соосность с магнифером, зазор между корпусами и пристрелку.

Почему точка коллиматора выглядит тусклой или размытой?

Проверьте режим яркости, заряд батареи и условия освещения: на солнце слабая точка теряется, а слишком высокая яркость даёт ореол. При астигматизме марка может выглядеть вытянутой или размытой. Сначала исключите перекос и загрязнение линзы, затем оцените изображение другим глазом или через другой прицел.
