Крепления прицела: Weaver, Picatinny и ласточкин хвост

Крепление прицела выбирают по трём параметрам: типу планки на оружии, диаметру трубы оптики и нужной высоте оси. Weaver и Picatinny похожи, но не полностью взаимозаменяемы; «ласточкин хвост» требует подходящего профиля или переходника. Моноблок повышает жёсткость, кольца дают больше гибкости, а быстросъём ускоряет снятие оптики.

Кронштейн для прицела: из чего состоит система крепления

Кронштейн для прицела связывает корпус оптики с базой, установленной на оружии. В системе есть три элемента: сама планка или штатное посадочное место, нижняя часть кронштейна и кольца либо моноблок, охватывающие трубу прицела. Совместимость определяется не только названием стандарта. Нужно проверить ширину и профиль базы, расстояние между поперечными пазами, способ фиксации, диаметр трубы и доступное пространство вокруг ствольной коробки. Для трубы 25,4 мм (1 дюйм) нужны кольца с внутренним диаметром 25,4 мм, для 30 и 34 мм — кольца соответствующего диаметра. Посадка должна быть точной: слишком большой размер не обеспечит нормального зажима, а меньший может повредить корпус. Также учитывайте отдачу, массу оптики и необходимость повторной установки после снятия.

Крепление для кронштейна прицела и планка для кронштейна прицела

Планка служит базой, а кронштейн фиксирует на ней прицел. Иногда пользователи называют планку «креплением для кронштейна прицела», хотя это разные детали. Планка может быть штатной, переходной или повышающей. Переходная соединяет несовпадающие стандарты, например «ласточкин хвост» с Weaver либо Weaver с Picatinny. Повышающая планка увеличивает высоту оптической оси, когда объектив, барабан или корпус прицела задевает оружие. Перед покупкой измерьте ширину посадочного места и определите, есть ли на нём поперечные пазы. Если база уже установлена, выбирайте кронштейн по её стандарту, а не по внешнему виду. Для некоторых карабинов и платформ АК применяются боковые посадочные места, которые нельзя напрямую заменить универсальной верхней планкой без специального адаптера.

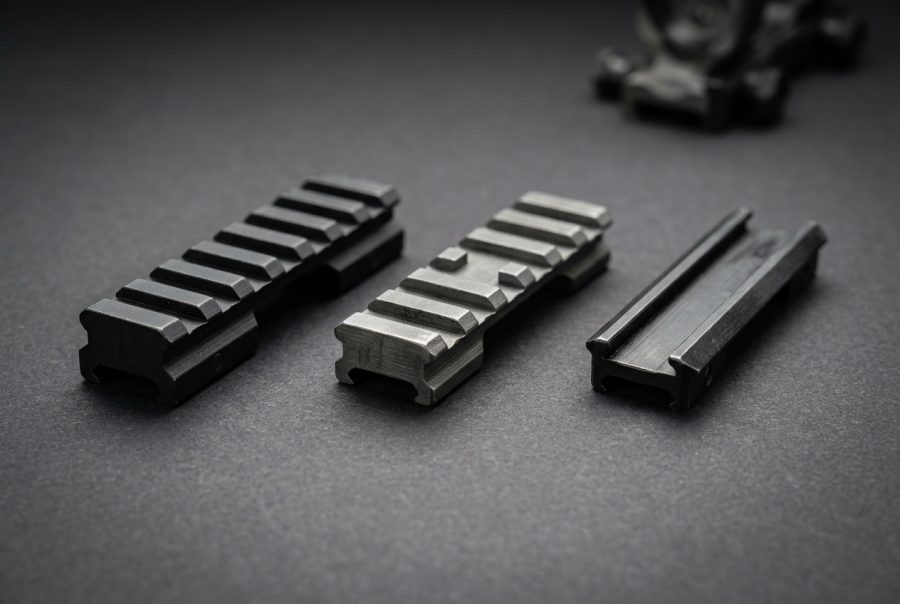

Планки Weaver, Picatinny и «ласточкин хвост»: размеры и различия

Кронштейн Weaver для прицела

Weaver — система с продольной планкой и поперечными пазами, в которые входят упорные элементы кронштейна. У распространённого профиля ширина верхней части составляет около 21,2 мм, а пазы обычно уже, чем у Picatinny: часто около 4,5 мм (0,180 дюйма). Межцентровые расстояния между пазами у Weaver не стандартизированы так строго, поэтому два изделия с одинаковой маркировкой могут иметь разную раскладку пазов. Кронштейн Weaver для прицела подходит к конкретной планке Weaver, если совпадают ширина, упор и положение пазов. Из-за большей толщины упорного выступа некоторые крепления Picatinny физически не устанавливаются на Weaver. Возможность обратной совместимости определяется соотношением толщины упорного выступа кронштейна и ширины паза базы, а не конструкцией зажимного механизма, поэтому это нужно проверять отдельно для каждой пары изделий. Не ориентируйтесь только на слово «универсальный» в описании.

Кронштейн Picatinny для прицела

Picatinny, или MIL-STD-1913, имеет номинальную ширину верхней площадки около 21,2 мм и более крупные поперечные пазы шириной примерно 5,23 мм. Шаг расположения пазов стандартизирован: расстояние между центрами соседних пазов составляет 10 мм. Благодаря этому кронштейн можно переставлять по фиксированным позициям, а упорный выступ получает повторяемое положение. Кронштейн Picatinny для прицела обычно совместим с планкой Picatinny без дополнительных переходников. Крепление, рассчитанное на Picatinny, может не сесть на Weaver из-за более широкого выступа. Кронштейны Weaver часто устанавливаются на Picatinny, если зажимной механизм позволяет, но при этом часть пазов может оставаться незадействованной. Для тяжёлого тепловизионного или ночного прицела предпочтительна проверенная связка одного стандарта.

Кронштейн для прицела «ласточкин хвост»

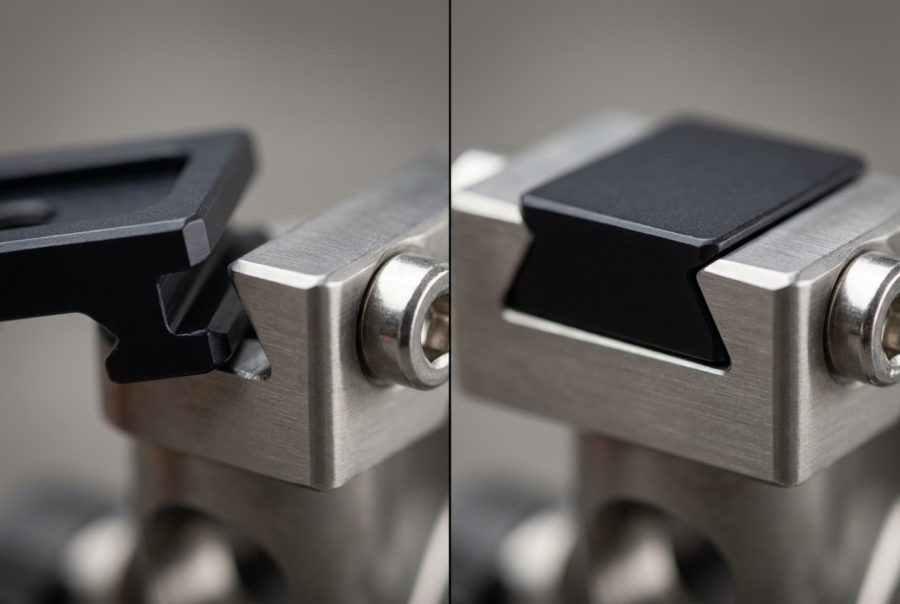

«Ласточкин хвост» — не один универсальный стандарт, а группа посадочных профилей с наклонными боковыми гранями. Ширину измеряют по основанию направляющих; встречаются значения около 9,5 мм (3/8 дюйма), 11 мм и 13 мм, а также специальные боковые профили на отдельных платформах. Кронштейн для прицела «ласточкин хвост» должен совпадать с шириной и формой направляющих. Попытка зажать неподходящий профиль может привести к смещению оптики или повреждению граней. На гладкой направляющей кронштейн удерживается за счёт бокового зажима, поэтому особенно важны состояние поверхности и усилие фиксаторов. Если требуется установить Weaver или Picatinny на «ласточкин хвост», используют переходную планку. Она добавляет высоту и массу, но позволяет применять более распространённые кольца и моноблоки.

Кронштейн для оптического прицела: кольца или моноблок

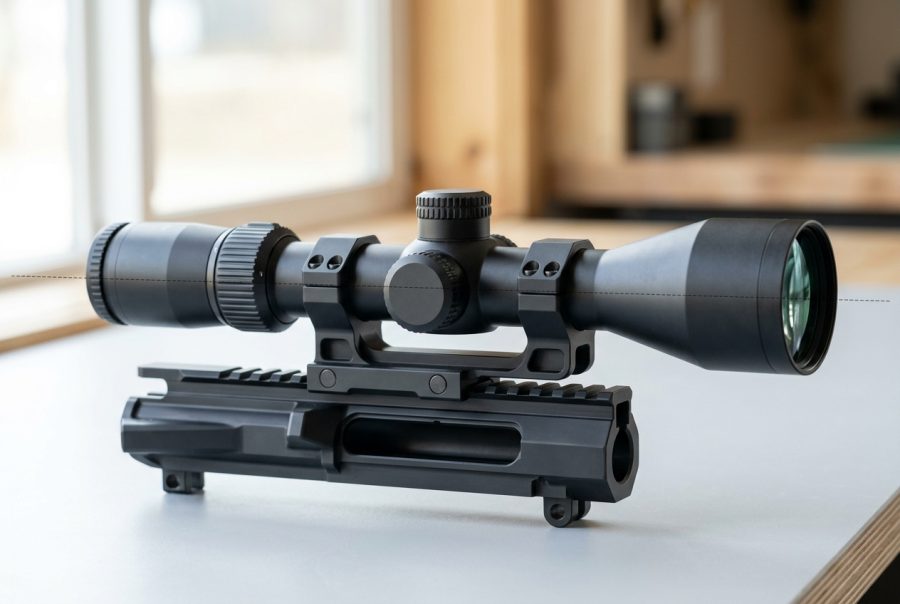

Моноблок для прицела

Моноблок объединяет два кольца в одной жёсткой детали. Он уменьшает риск того, что кольца разойдутся или сместятся относительно друг друга, поэтому удобен для тяжёлой оптики, тепловизионных и ночных прицелов. У моноблока фиксированное расстояние между кольцами: перед установкой убедитесь, что оно не конфликтует с барабаном поправок, увеличителем и формой корпуса. Моноблок для прицела может быть выше и тяжелее раздельных колец, зато упрощает выравнивание. Важно проверить длину верхней базы: оба упора должны находиться на рабочей поверхности планки, а не частично висеть за её краем. После установки сначала слегка затяните крепёж, выставьте удаление выходного зрачка и вертикаль, затем окончательно затяните винты крест-накрест с усилием из инструкции производителя.

Кольца для прицела

Раздельные кольца позволяют отдельно выбрать расстояние между точками зажима и поставить их там, где на планке есть подходящие пазы. Это удобно для коротких корпусов, нестандартного расположения барабанов и систем, где важна минимальная масса. Кольца для прицела должны иметь одинаковую высоту и один диаметр посадки. При установке проверьте, чтобы кольца не давили на конические переходы корпуса и не перекрывали подвижные элементы. Раздельная конструкция требует аккуратного выравнивания: перекос одного кольца создаёт напряжение в трубе и может затруднить настройку. Для лёгкого оптического прицела такой вариант обычно практичнее, а для длинной и тяжёлой оптики лучше заранее проверить жёсткость базы и длину площадки. Кольца также удобнее, если вы планируете менять положение прицела.

Высота колец и диаметр трубы прицела: как подобрать

Диаметр трубы и высота колец — разные параметры. Кольца выбирают сначала по диаметру: 25,4 мм соответствует 1 дюйму, затем 30 или 34 мм. Высота задаёт расстояние от верхней поверхности планки до оси прицела либо до нижней части трубы — конкретный способ измерения зависит от производителя, поэтому сравнивайте изделия по одной методике. Для определения минимальной высоты измерьте диаметр объектива, внешний диаметр оправы и зазор до оружия. Приблизительная проверка: высота оси прицела над планкой (высота кольца плюс радиус трубы) должна превышать радиус оправы объектива с запасом 2–3 мм, при этом зазор измеряют до самой высокой точки ствольной коробки или ствола, а не просто «над планкой». Учитывайте барабан, защитные крышки и форму ствольной коробки. Слишком низкие кольца могут не дать установить прицел, а чрезмерно высокая ось увеличивает угловое расхождение между линией прицеливания и траекторией на коротких дистанциях, что нужно учитывать при пристрелке.

Труба 25,4 мм: когда нужны низкие, средние и высокие кольца

Труба 25,4 мм встречается у компактных и относительно лёгких оптических прицелов. Низкие кольца подходят только при небольшом объективе и достаточном зазоре над оружием. Средняя высота чаще требуется для объективов примерно 40–44 мм, но точный выбор зависит от внешнего диаметра оправы и конструкции базы. Высокие кольца применяют при крупном объективе, высокой переходной планке или необходимости совместить оптику с открытыми прицельными приспособлениями. Нельзя выбирать высоту только по номинальному диаметру трубы: объектив может быть значительно шире. Проверьте также положение рукоятки затвора, крышки ствольной коробки и предохранителя. Если используется переходник с «ласточкиного хвоста» на Weaver, его толщина уже поднимает ось, поэтому прежние низкие кольца могут стать избыточно высокими.

Трубы 30 и 34 мм

Труба 30 мм требует колец с внутренним диаметром 30 мм, а труба 34 мм — колец 34 мм. Заменить эти размеры друг на друга можно только с помощью штатных переходных вкладышей, и только в одну сторону — для установки трубы меньшего диаметра в кольца большего диаметра; обратная адаптация невозможна, а вкладыши должны быть предназначены именно для конкретной модели колец. При одинаковом объективе внешние габариты прицела с трубой 34 мм могут отличаться от версии 30 мм, поэтому высоту и положение креплений проверяют заново. Более крупная труба часто встречается у тяжёлых оптических, тепловизионных и ночных систем; здесь важны жёсткость базы, ширина зажимов и допустимая масса. Не затягивайте кольца «до устранения люфта» без контроля усилия: корпус можно деформировать. Между кольцом и трубой не должно быть краски, грязи или перекоса, а верхние крышки должны закрываться равномерно.

Быстросъёмный кронштейн для прицела

Быстросъёмный кронштейн для прицела позволяет снять оптику без инструмента или с использованием одного рычага, а затем установить её обратно на ту же базу. Практическая ценность зависит от качества упора и повторяемости положения, а не только от наличия рычага. Перед использованием проверьте, что крепление садится до конца, рычаг закрывается с одинаковым сопротивлением и не задевает соседние детали. На Picatinny положение можно фиксировать по конкретному пазу; на Weaver это зависит от раскладки базы. Быстросъём не отменяет пристрелку после транспортировки, сильного удара или изменения положения на планке. Для тяжёлого тепловизионного прицела выбирайте конструкцию с двумя надёжными точками фиксации и жёстким корпусом. Если крепление имеет регулировочный винт, настройте его на одной базе и не меняйте без необходимости.

Быстросъёмный кронштейн для тепловизионного прицела

Быстросъёмный кронштейн для тепловизионного прицела должен учитывать массу прибора, его длину и расположение органов управления. Тепловизионная оптика нередко тяжелее обычного коллиматора, а батарейный отсек или объектив могут выступать за пределы корпуса. Проверьте, что рычаг не перекрывает крышку батареи, разъёмы и кнопки. Основание должно соответствовать планке: Picatinny и Weaver проверяются по ширине и упорному выступу, «ласточкин хвост» требует отдельного профиля или переходника. Для повторяемого положения важно каждый раз устанавливать кронштейн в тот же паз и закрывать рычаг с одинаковым усилием. После нескольких циклов снятия проверьте крепёж и точку попадания. Даже качественная быстросъёмная система не компенсирует люфт базы, загрязнение направляющих или неправильный диаметр колец.

Боковой кронштейн для прицела, АК и карабина

Кронштейн для прицела АК и карабина

Кронштейн для прицела АК выбирают по наличию боковой планки, верхней крышки с базой или другого штатного посадочного места. Вариант для боковой направляющей не равен креплению для верхней планки Picatinny: у них различаются способ фиксации и высота. Кронштейн для прицела на карабин подбирают по конкретному типу ствольной коробки и установленной базе. На карабине с Weaver или Picatinny проще использовать кольца либо моноблок соответствующего стандарта. На гладкой «ласточкиной хвост» требуется профильный зажим, а при несовпадении ширины — переходная планка. После монтажа проверьте положение прицела относительно глаза, свободный ход затвора и доступ к органам управления. Для тяжёлой оптики важна не только совместимость пазов, но и способность базы выдерживать нагрузку без продольного смещения.

Кронштейны для тепловизионных, ночных и коллиматорных прицелов

Кронштейн для ночных прицелов и тепловизора

Кронштейн для ночных прицелов и тепловизионных систем выбирают с запасом по жёсткости и грузоподъёмности, указанной производителем крепления. Проверьте, где находятся батарейный отсек, окуляр, объектив, экран и разъёмы. Прибор должен удерживаться кольцами или штатным основанием без давления на корпус. Для длинной системы важно расстояние между точками фиксации: слишком близко расположенные кольца увеличивают рычаг и изгибающую нагрузку на трубу прицела и точки крепления, что снижает стабильность точки попадания. Быстросъёмный кронштейн для тепловизионного прицела удобен при смене оптики, но его механизм должен иметь устойчивый упор и не открываться от отдачи. Перед эксплуатацией сделайте контрольную проверку затяжки и повторяемости точки попадания после снятия и установки. Если прибор имеет собственную планку, не добавляйте лишний переходник без необходимости: каждый дополнительный интерфейс повышает ось, массу и число потенциальных люфтов.

Кронштейн для коллиматорного прицела

Кронштейн для коллиматорного прицела обычно имеет малую высоту и рассчитан на Weaver или Picatinny, но конкретный вариант зависит от посадочного стандарта самого коллиматора. Определите, нужен ли низкий монтаж, абсолютная совместимость с линией открытых прицельных приспособлений или поднятая ось. Для большинства коллиматоров диаметр трубы (25,4, 30 или 34 мм) неприменим, так как они крепятся собственным основанием, а не кольцами. Если используется трубчатый коллиматор, диаметр корпуса нужно сопоставить с кольцами, а не с диаметром обычного оптического прицела. Проверьте направление затяжки и положение батарейного отсека. На Picatinny коллиматор можно переставить по пазам, на Weaver выбор позиции может быть ограничен. После установки убедитесь, что крепление не закрывает регулировки и не мешает быстрому включению прибора.

Как выбрать кронштейн для прицелов: практический чек-лист

• Определите посадочную базу оружия: Weaver, Picatinny, «ласточкин хвост», боковая направляющая или штатное крепление.
• Измерьте ширину и профиль «ласточкиного хвоста», если это не стандартизированная планка.
• Для Weaver и Picatinny проверьте ширину площадки, размер упорного выступа и доступные поперечные пазы.
• Выберите конструкцию: моноблок для жёсткости и тяжёлой оптики, кольца для гибкой настройки расстояния.
• Сопоставьте внутренний диаметр колец с трубой: 25,4, 30 или 34 мм.
• Измерьте внешний диаметр оправы объектива и рассчитайте минимальный зазор до базы.
• Учтите толщину переходной или повышающей планки: она увеличивает высоту оптической оси.
• Проверьте массу прицела и допустимую нагрузку крепления.
• Для быстросъёмной системы убедитесь в повторяемости фиксации и возможности установки в тот же паз.
• Проверьте, не мешают ли кольца батарейному отсеку, барабанам, затвору и открытым прицельным приспособлениям.
• После монтажа проверьте люфт, равномерность затяжки, положение глаза и точку попадания.

Частые вопросы

Чем отличается Weaver от Picatinny?

Обе системы имеют ширину около 21,2 мм, но отличаются поперечными пазами и их расположением. У Picatinny пазы шире — около 5,23 мм, а шаг между центрами составляет 10 мм. У Weaver пазы обычно уже, около 4,5 мм, и их раскладка может различаться. Поэтому совместимость проверяют по конкретному кронштейну.

Можно ли поставить кронштейн Picatinny на Weaver?

Иногда можно, если толщина упорного выступа кронштейна Picatinny достаточно мала и совпадает с шириной паза Weaver. Многие крепления Picatinny имеют более толстый выступ, который не входит в паз Weaver. Не прикладывайте силу: сравните размеры выступа и паза, а при несовпадении используйте подходящую переходную планку.

Какие кольца нужны для трубы 25,4 мм?

Для трубы 25,4 мм нужны кольца с внутренним диаметром 25,4 мм (1 дюйм). Затем выбирают высоту по внешнему диаметру объектива, толщине его оправы и расстоянию до базы. Низкие кольца подходят не для любого объектива. Проверьте зазор до оружия, положение барабанов и возможность комфортно расположить глаз относительно выходного зрачка.

Что лучше: моноблок или кольца?

Моноблок удобен, когда нужна жёсткая общая конструкция и оптика тяжёлая либо длинная. Кольца дают больше свободы в выборе расстояния между точками фиксации и обычно позволяют легче адаптироваться к разной длине корпуса. Оба варианта должны соответствовать диаметру трубы, базе и допустимой нагрузке.

Зачем нужен быстросъёмный кронштейн?

Он позволяет снять и установить прицел быстрее, чем крепление с обычными винтами. Польза проявляется при смене оптики, использовании открытых прицельных приспособлений или транспортировке. Для сохранения положения важны жёсткая база, одинаковая установка в тот же паз и исправный механизм фиксации. После снятия точку попадания всё равно проверяют.
