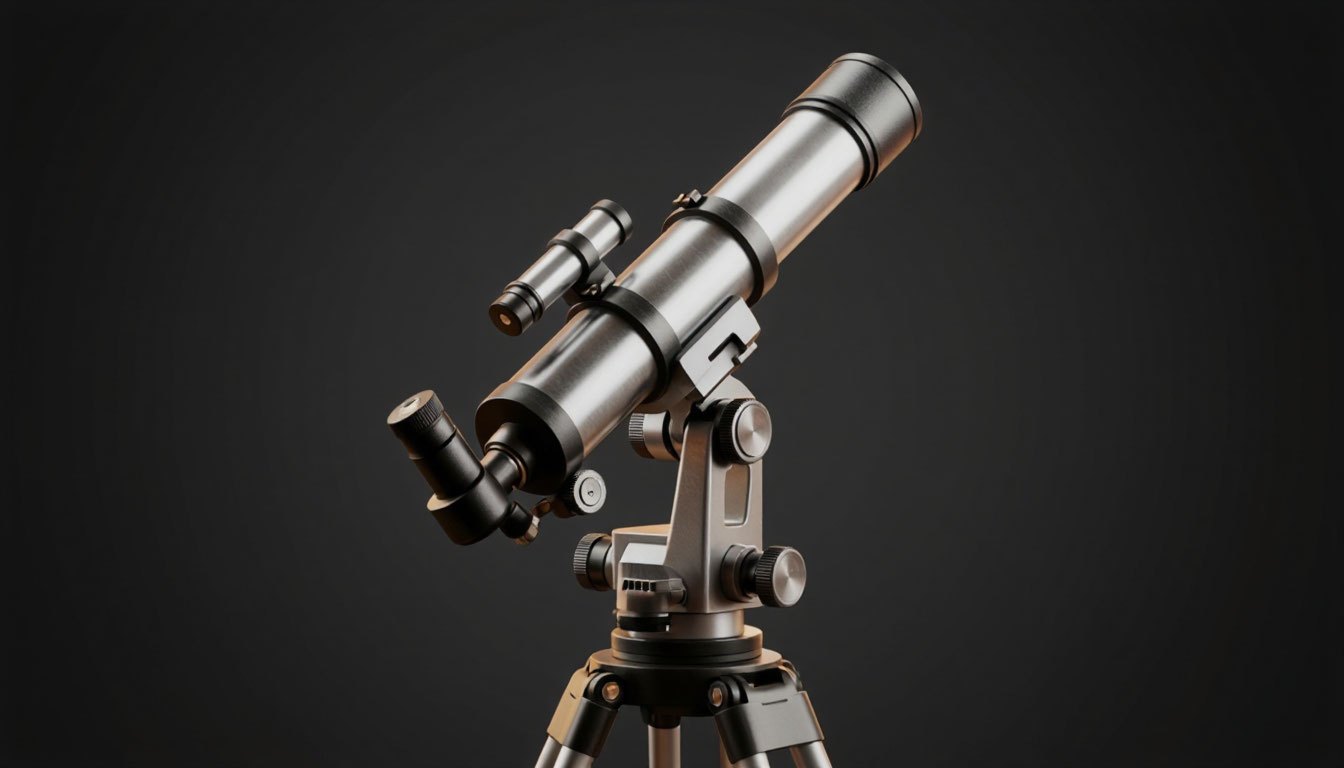

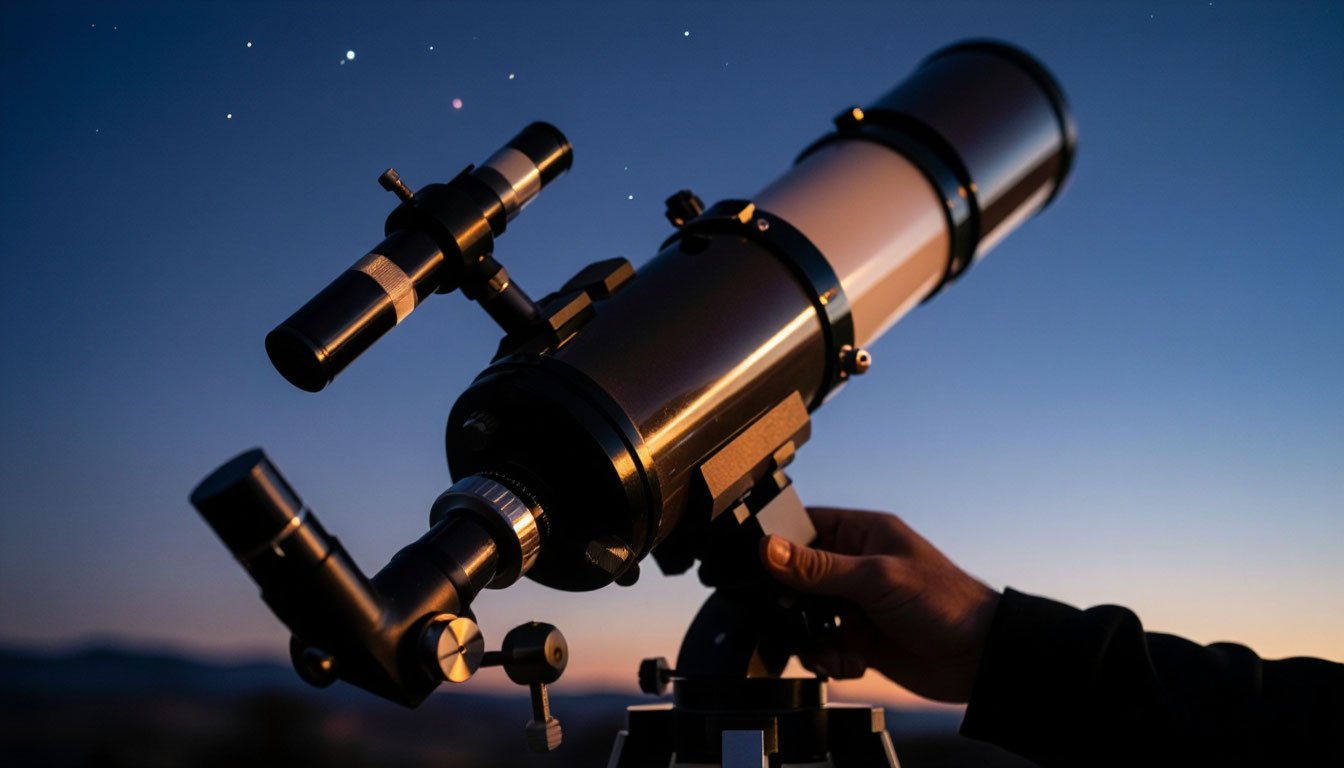

Экваториальная или азимутальная монтировка телескопа

Для визуальных наблюдений обычно удобнее азимутальная монтировка или добсон: она быстрее устанавливается и проще управляется. Экваториальная монтировка нужна, когда важны плавное ведение по звёздам и астрофотография. При выборе учитывайте массу трубы, длину оптической системы, допустимую нагрузку, наличие приводов и необходимость настройки на небесный полюс.

Монтировка для телескопа: какую задачу она решает

Монтировка удерживает оптическую трубу, задаёт направление наведения и позволяет компенсировать вращение Земли. Штатив сам по себе не определяет тип монтировки: важна геометрия осей и способ движения. Азимутальная система перемещает трубу по высоте и азимуту, то есть вверх–вниз и влево–вправо. Экваториальная монтировка имеет полярную ось, которую ориентируют параллельно оси вращения Земли, и ось склонения для выбора небесной координаты. Для ручных наблюдений это влияет на удобство поиска объектов, а для фотосъёмки — на форму звёзд на длинной выдержке. Монтировка для телескопа должна быть жёстче и тяжелее самой трубы не по формальному весу, а по способности гасить вибрации и удерживать центр тяжести при смене окуляра или камеры.

Условные обозначения EQ1, EQ2, EQ3 и EQ5 относятся к разным классам экваториальных монтировок, но не являются универсальной мерой совместимости. Одинаковый индекс не гарантирует одинаковую грузоподъёмность, крепление трубы или качество приводов. Проверяйте тип ластохвоста, диаметр крепёжного винта, массу трубы с аксессуарами и длину оптической системы. Для крупной трубы важен момент отрыва от оси: длинный рефрактор нагружает монтировку сильнее короткой трубы той же массы. Примером отдельного класса служит монтировка добсона: это низкая азимутальная база, рассчитанная на ручное перемещение крупной трубы по двум осям.

Монтировки для телескопов удобно сравнивать сначала по кинематике, затем по нагрузке и только после этого — по электронике. Автонаведение не компенсирует слабую механику: при вибрациях система может найти объект, но изображение в окуляре останется нестабильным. Для визуала допустима ручная подстройка, если ход плавный и нет заметного люфта. Для астрофото важны периодическая ошибка, точность ведения, возможность автогида, балансировка и устойчивость треноги. Поэтому «лучшая монтировка для телескопа» определяется не максимальным числом функций, а задачей и массой установленного оборудования.

Азимутальная монтировка для телескопа

Как устроена альт-азимутальная монтировка

Азимутальная монтировка имеет вертикальную ось азимута и горизонтальную ось высоты. Труба вращается вокруг вертикали и наклоняется вверх или вниз. Наведение интуитивно: объект перемещают в ту сторону, где он виден в окуляре. Для Луны, планет, наземных наблюдений и коротких сеансов это обычно самый простой вариант. При наблюдении объект постепенно уходит из поля зрения, поэтому его приходится периодически подправлять по обеим осям. На больших увеличениях это заметно сильнее: узкое поле требует более частых и точных движений. Простые азимутальные модели работают вручную, моторизированные получают приводы по двум осям, а системы с компьютером могут выполнять автонаведение по базе координат.

Добсон как практический вариант

Монтировка добсона для телескопа — это азимутальная опора с низким центром тяжести и крупными опорными подшипниками. Она часто обходится без треноги и рассчитана на простое ручное ведение. Сильные стороны — хорошая устойчивость, крупная труба при умеренной сложности механики и быстрое начало наблюдений. Слабые — необходимость подталкивать трубу по двум направлениям и невозможность обычного экваториального ведения. Для визуальных наблюдений глубокого космоса добсон часто практичнее экваториальной системы того же класса: деньги и масса направлены в апертуру и жёсткость базы. При выборе оценивайте плавность хода, баланс трубы, доступ к окуляру и удобство переноски, а не только диаметр главного зеркала.

Моторизированная азимутальная монтировка может иметь автонаведение и базу объектов. Базы современных контроллеров содержат десятки тысяч объектов и часто поддерживают Wi‑Fi, но сама база не делает ведение экваториальным. При слежении за звездой компьютер одновременно меняет высоту и азимут; поле зрения при этом вращается. Для визуала это почти незаметно, а на длинной выдержке приводит к вращению поля и смазыванию краёв кадра. Экваториальный клин частично меняет геометрию, но добавляет высоту, массу и требования к балансировке. Для наземной съёмки азимутальная схема удобна, однако инверсия изображения зависит уже от оптической системы и установленной диагонали, а не от одной только монтировки.

Ручная азимутальная монтировка Sky-Watcher AZ5 со стальной треногой относится к ручному классу: при выборе аналогичной конструкции проверяйте плавность регулировок, жёсткость ног и наличие микрометрических ручек. Моторизированные варианты требуют отдельной оценки питания, контроллера и режима парковки. Автонаведение помогает найти объект после выравнивания и ввода времени, координат и положения монтировки, но не заменяет точной установки штатива. Любая азимутальная система выигрывает по скорости освоения, а проигрывает по удобству длительного ручного ведения и астрофотографии объектов глубокого космоса.

Экваториальная монтировка телескопа EQ

Устройство экваториальной монтировки

Экваториальная монтировка имеет полярную ось прямого восхождения и ось склонения. Полярную ось наклоняют к горизонту на угол, равный географической широте места наблюдений. После наведения на объект по двум координатам его можно сопровождать преимущественно вращением одной оси — прямого восхождения. Ручка тонких движений или мотор делает такое ведение удобнее, чем одновременная работа двух осей азимутальной монтировки. Трубу устанавливают на крепёжную площадку, добавляют противовесы и балансируют систему по обеим осям. Если баланс нарушен, приводы работают с лишней нагрузкой, возрастает люфт, а после смены положения труба может резко сместиться.

Экваториальная монтировка как настроить

Настройка монтировки телескопа начинается с установки треноги на твёрдую поверхность и приблизительного выравнивания. Полярную ось направляют в сторону небесного полюса, используя шкалу широты, прицел полюса или программную процедуру, если она предусмотрена. Для визуала достаточно грубой полярной настройки: объект будет оставаться в поле дольше, чем при ручном азимутальном ведении. Для астрофото точность повышают по методу дрейфа или электронному помощнику, затем выполняют двух- или трёхзвёздную привязку автонаведения. Географическая широта задаётся в градусах, а не по номеру EQ. После установки проверяют, что противовесы свободно перемещаются, кабели не натягиваются, а труба не задевает треногу.

Экваториальная монтировка EQ удобна при наблюдении объектов на больших увеличениях и при съёмке с выдержками, потому что движение по прямому восхождению соответствует суточному вращению неба. Но у неё есть цена в практическом смысле: больше деталей, больше времени на установку, необходимость противовеса и правильной ориентации. При переходе через меридиан положение трубы меняется, поэтому может потребоваться меридианный флип или иной порядок наблюдения. Длинная труба создаёт значительный момент даже при небольшой массе. Поэтому максимальную паспортную нагрузку нельзя автоматически считать рабочей для астрофотографии: камеру, гид, кольца и адаптеры нужно учитывать вместе с трубой.

Экваториальная монтировка EQ3 со стальной треногой подходит как ориентир для компактных систем визуального класса, если масса и крепление трубы соответствуют её возможностям. Для более тяжёлых комплектов применяют более жёсткие классы, но индекс EQ5 также не отменяет проверки фактической нагрузки и длины трубы. Стальная тренога обычно лучше сопротивляется вибрациям, чем лёгкая алюминиевая, однако она тяжелее. При оценке устойчивости смотрите на время затухания вибрации после касания трубы: если изображение колеблется несколько секунд, увеличение и фотоаппарат будут использоваться неудобно независимо от удобства привода.

Экваториальная и азимутальная монтировка: сравнение

Гибридная монтировка Sky-Watcher AZ-EQ5 GT с автонаведением показывает, что два режима могут быть объединены в одной механике: азимутальный режим удобен для визуала, экваториальный — для ведения. Но такая конструкция тяжелее и сложнее обычной ручной азимутальной монтировки. При сравнении не смешивайте автонаведение и ведение: первое отвечает за поиск и позиционирование, второе — за удержание объекта в поле. Даже база из десятков тысяч объектов не исправит неверные координаты, плохой баланс или вибрации штатива.

Нагрузка, устойчивость и совместимость трубы

Грузоподъёмность монтировки — это не только масса трубы. В расчёт входят окуляр, диагональ, искатель, камера, кольца, ластохвост и кабели. Важен также центр тяжести: длинный рефрактор создаёт больший момент, чем короткая труба той же массы. Для визуала допускают более высокую долю от предельной нагрузки, потому что наблюдатель терпит кратковременную вибрацию. Для астрофото нужен запас, так как камера фиксирует любое колебание, а автогид не устраняет механический люфт. После установки труба должна балансироваться с реальными аксессуарами. Если при смене окуляра баланс уходит, применяют передвижение трубы в кольцах или дополнительный груз, но не перегружают оси.

Устойчивость зависит от треноги, высоты, крепления и поверхности. Стальные ноги обычно дают более высокую жёсткость, но увеличивают массу комплекта. Высоко поднятая тренога сильнее раскачивается, поэтому при необходимости лучше наблюдать на минимальной рабочей высоте. Не ставьте штатив на деревянный настил, рыхлый грунт или рядом с источником вибрации. Люфт оценивают по мёртвому ходу ручек микродвижений или лёгким покачиванием трубы при ослабленных фиксаторах — не прилагайте усилий к оси с затянутым тормозом или работающим приводом, это может повредить редуктор. Крепление трубы должно соответствовать площадке монтировки; размер 1,25″ (31,75 мм) — это посадочный диаметр окуляров и аксессуаров в фокусёре, к креплению трубы на монтировку он отношения не имеет. Для переходников нужны точные размеры резьбы, винтов и посадки.

Совместимость с EQ5, EQ3 или другой монтировкой нельзя определять только по названию телескопа. Нужны масса трубы, длина, диаметр хомутов, тип ластохвоста и балансировочная возможность. Для трубы с посадкой 1,25 дюйма это лишь размер аксессуаров, а не гарантия установки на монтировку. Если система использует видеокуляр, Wi‑Fi или кабель USB‑C, эти интерфейсы относятся к съёмке и управлению, а не к креплению оптики. Отдельно проверяйте, хватает ли хода фокусёра с диагональю, Барлоу или камерой. Механическая совместимость и оптическая совместимость — разные проверки.

Экваториальная монтировка EQ5 со стальной треногой логична для более тяжёлых визуальных комплектов, чем начальные EQ-классы, но конкретную трубу всё равно нужно сопоставлять по массе и моменту. Если планируется фото, учитывайте не только заявленную нагрузку, но и способ крепления камеры, возможность автогида и качество ведения. Для ручной работы важнее плавность тонких движений. Для GOTO важны редукторы без чрезмерного люфта, стабильное питание и отсутствие заеданий при проходе по всему диапазону осей.

Монтировка для телескопа с автонаведением

Автонаведение состоит из приводов, контроллера, базы объектов и процедуры привязки. Пользователь устанавливает монтировку, вводит координаты и время, выбирает звёзды для выравнивания, после чего система рассчитывает положение цели. В некоторых моделях используется Wi‑Fi и управление со смартфона. Это сокращает время поиска слабых объектов, но не увеличивает световой диаметр телескопа и не улучшает разрешение оптики. При азимутальной схеме автонаведение удобно для визуала: объект попадает в поле, а приводы удерживают его некоторое время. На большой кратности качество результата ограничивают вибрации, точность привязки и люфт.

Для астрофотографии нужно разделять два сценария. Планеты и Луну можно снимать короткими видеороликами даже на моторизированной азимутальной монтировке, если объект удерживается в кадре. Глубокий космос требует длительного точного ведения, поэтому предпочтительна EQ-схема с полярной настройкой и возможностью автогида. Азимутальная монтировка без экваториального режима даёт вращение поля: центр кадра может оставаться почти неподвижным, но звёзды по краям вытягиваются. Экваториальный клин уменьшает проблему, однако увеличивает высоту центра тяжести и усложняет баланс. При покупке GOTO заранее проверяйте ручное управление, аварийную остановку, питание, разъёмы и возможность работы без смартфона.

Автонаведение не заменяет окуляры и правильную фокусировку. Кратность рассчитывают так: увеличение равно фокусному расстоянию телескопа, делённому на фокусное расстояние окуляра. Для трубы с фокусным расстоянием 350 мм окуляр К20 даёт 17,5×, К9 — примерно 38,9×. Линза Барлоу 3× увеличит эти значения примерно до 52,5× и 116,7× соответственно. Барлоу устанавливают после предварительного наведения и фокусировки: поле сужается, поэтому объект легко потерять. Максимальная кратность не равна детализации; атмосфера, апертура, юстировка и устойчивость монтировки часто ограничивают результат раньше.

При наблюдении Солнца используйте только штатный или специально рассчитанный апертурный фильтр, надёжно закреплённый перед объективом или входным отверстием оптической системы. Окулярный солнечный фильтр опасен: он может разрушиться от концентрированного света. Лунный фильтр предназначен для снижения яркости Луны и не защищает от Солнца. Диагональная призма или оборачивающая система нужна для наземного изображения, если наблюдателю требуется привычная ориентация; она добавляет оптический путь и может потребовать дополнительного хода фокусёра. Эти аксессуары не меняют тип монтировки и не решают проблему слабой устойчивости.

Что выбрать: визуальные наблюдения или астрофото

Для визуала

Для начинающего наблюдателя обычно рациональна азимутальная монтировка: её быстрее разложить, не нужно искать небесный полюс, а направление движения понятно. Если приоритет — максимальная апертура и глубокий космос, добсон даёт устойчивую базу и простой ручной контроль. Для планет на больших увеличениях полезны микрометрические движения или моторное ведение. Экваториальная монтировка оправдана, если вы готовы тратить время на полярную настройку и хотите долго удерживать объект одной осью. При выборе между ручной и GOTO-версией оцените, будете ли вы искать объекты самостоятельно: электроника удобна, но добавляет питание, кабели и процедуру выравнивания.

Для астрофото

Для планетарной съёмки подойдёт моторизированная азимутальная или экваториальная система, поскольку короткие видеокадры меньше страдают от вращения поля. Для туманностей и галактик с длинными выдержками выбирайте EQ-монтировку с запасом по нагрузке, точной полярной настройкой, плавным ведением и возможностью автогида. Камера, гид и адаптеры входят в общий вес. Небольшая компактная труба на жёсткой монтировке часто даёт лучший результат, чем тяжёлая длиннофокусная труба на пределе возможностей. Перед покупкой составьте полный комплект, проверьте баланс и способ подключения камеры, затем решайте, нужна ли вам ручная EQ, GOTO или система с Wi‑Fi.

Экваториальная монтировка Sky-Watcher EQM-35 PRO SynScan GOTO относится к классу, где совмещены EQ-механика и компьютерное управление. Аналогичные варианты выбирают не только по наличию GOTO, но и по реальной задаче: визуал, планетарная съёмка или длительные экспозиции. Для крупной астрофотографической нагрузки смотрят на запас по массе и жёсткость, а не на количество объектов в базе. Для мобильных наблюдений иногда разумнее лёгкая азимутальная система, которую вы действительно будете регулярно выносить и устанавливать.

Типичные проблемы и как их предупредить

Самая частая ошибка — установка Барлоу до поиска объекта. При увеличении 3× поле сужается, и пользователь решает, что телескоп неисправен. Сначала ставьте окуляр с меньшей кратностью, найдите яркий объект, наведите резкость, затем добавляйте Барлоу и повторяйте фокусировку. Если ничего не видно, проверьте, сняты ли защитные крышки, выбран ли правильный окулярный узел и не направлен ли телескоп на слишком тёмный участок неба. Другая проблема — ожидание, что автонаведение само найдёт объект без точного времени, координат и выравнивания. Контроллер выполняет расчёт по введённым данным, поэтому ошибка в настройке смещает весь поиск.

Не следует считать отсутствие самостоятельной юстировки достоинством или недостатком монтировки: юстировка относится к оптической системе. Если главное зеркало нельзя регулировать пользователю, настройку выполняют через сервис; монтировка не исправит оптическую разъюстировку. Также нельзя использовать случайный солнечный фильтр без проверки диаметра и способа крепления. Фильтр должен перекрывать входную апертуру и не иметь люфта. При наземных наблюдениях перевёрнутое изображение исправляют диагональной или оборачивающей призмой, если она совместима с посадкой и фокусером. Наконец, кейс, видеокуляр, Wi‑Fi и USB‑C не являются обязательными признаками устойчивой монтировки: оценивайте их отдельно от механики.

Ещё один источник разочарования — завышенная кратность на слабой опоре. Для трубы 350 мм окуляр 9 мм даёт около 38,9×, а с Барлоу 3× — около 116,7×, но фактическая резкость зависит от атмосферы и устойчивости. При касании фокусёра изображение должно быстро успокаиваться. Если труба заметно дрожит, сначала уменьшите высоту треноги, уберите люфты, улучшите опору и снизьте увеличение. Для крупного зеркального телескопа отдельно проверяют баланс, юстировку, а также положение и наклон вторичного зеркала относительно оси фокусёра; эти параметры не определяют выбор EQ или AZ, но влияют на качество наблюдения.

Чек-лист перед покупкой монтировки

• Определите задачу: визуал, наземные наблюдения, планеты или длительная астрофотография.
• Запишите полную массу трубы, окуляров, искателя, камеры, колец, адаптеров и кабелей.
• Проверьте длину трубы и центр тяжести: момент важен не меньше массы.
• Уточните тип крепления трубы, ластохвост, диаметр крепёжных винтов и возможность балансировки.
• Для EQ проверьте наличие полярной оси, противовеса, шкалы широты и привода прямого восхождения.
• Для AZ проверьте плавность движения по высоте и азимуту, микродвижения и допустимый диапазон высот.
• Для GOTO проверьте питание, Wi‑Fi или проводной контроллер, базу объектов и процедуру выравнивания.
• Для астрофото уточните возможность автогида и запас нагрузки, а также риск вращения поля.
• Оцените время установки, переносимость и устойчивость треноги на вашем месте наблюдений.
• Для Солнца отдельно проверьте безопасный апертурный фильтр; лунный фильтр для этой задачи не подходит.

Что для этого подойдёт

• Sky-Watcher Монтировка Sky-Watcher EQ3 со стальной треногой
• Sky-Watcher Монтировка Sky-Watcher AZ-GTi на треноге Star Adventurer
• Sky-Watcher Монтировка Sky-Watcher AZ5 со стальной треногой
• Sky-Watcher Монтировка Sky-Watcher AZ PRONTO на треноге Star Adventurer
• Sky-Watcher Монтировка Sky-Watcher EQ5 со стальной треногой

Смотрите в каталоге

• Монтировки для телескопов
• Телескопы

Частые вопросы

Какая монтировка лучше для начинающего наблюдателя?

Для быстрого визуального старта обычно удобнее азимутальная монтировка: она не требует настройки на полюс и перемещается по высоте и азимуту. Если важны крупная апертура и устойчивость, рассмотрите добсон. EQ выбирайте, если готовы балансировать трубу, устанавливать полярную ось и использовать ведение по прямому восхождению.

Чем экваториальная монтировка отличается от азимутальной?

Азимутальная монтировка вращает трубу по вертикальной и горизонтальной осям. Экваториальная имеет оси прямого восхождения и склонения, причём полярная ось направляется к небесному полюсу. Поэтому EQ удобнее для длительного ведения звёзд, а AZ проще устанавливать для визуальных наблюдений.

Нужно ли настраивать экваториальную монтировку на полюс?

Да. Сначала треногу ставят устойчиво, затем полярную ось направляют к небесному полюсу и выставляют угол, равный географической широте места наблюдений. Для визуала достаточно приблизительной настройки. Для астрофото точность повышают дрейфовым методом или электронным помощником, после чего выполняют привязку GOTO.

Подойдёт ли азимутальная монтировка для астрофотографии?

Для Луны и планет с короткими видеокадрами — да. Для длительных экспозиций туманностей и галактик обычная AZ создаёт вращение поля, поэтому предпочтительна EQ. Экваториальный клин может изменить геометрию, но увеличивает высоту центра тяжести и усложняет настройку. В любом случае важны запас нагрузки и точность ведения.

Как выбрать монтировку по нагрузке?

Суммируйте массу трубы и всех аксессуаров, затем учитывайте длину трубы и положение центра тяжести. Длинная труба создаёт больший момент. Для визуала допустима меньшая доля запаса, чем для астрофото. Камера, гид, кольца и адаптеры входят в нагрузку. Проверяйте также тип ластохвоста и возможность балансировки по двум осям.

Что означает EQ3 или EQ5?

EQ3 и EQ5 обозначают классы экваториальных монтировок, но не являются универсальными стандартами совместимости. При выборе проверяйте фактическую нагрузку, длину трубы, крепление, противовес, треногу и наличие приводов. Одинаковый индекс у разных комплектов не гарантирует одинаковую механику или пригодность для астрофотографии.

Какое увеличение даёт телескоп с фокусным расстоянием 350 мм?

Увеличение считают делением 350 мм на фокусное расстояние окуляра. К20 даст 17,5×, К9 — примерно 38,9×. Линза Барлоу 3× увеличит их примерно до 52,5× и 116,7×. Барлоу ставьте после наведения и фокусировки, иначе объект легко потерять из-за сужения поля.
