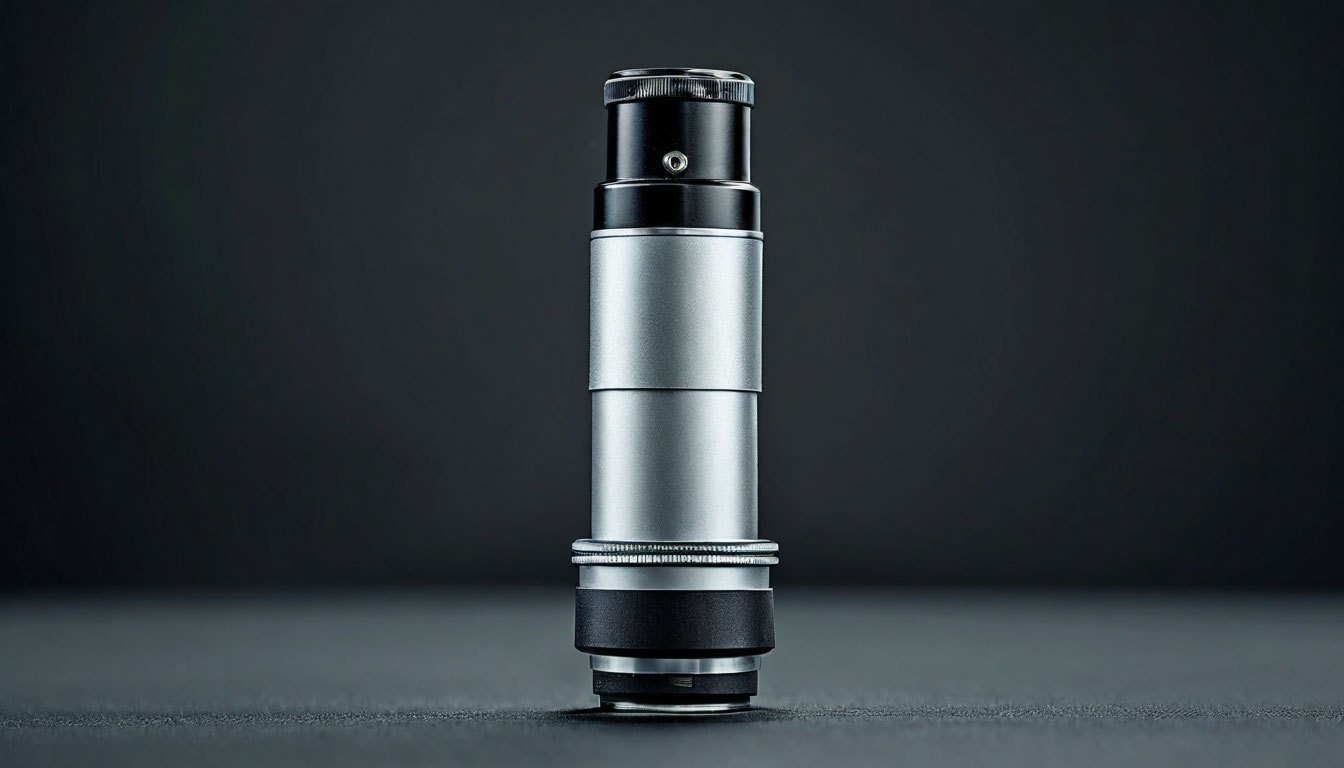

Окуляр для микроскопа: посадочный диаметр и совместимость

Главный параметр совместимости окуляра — посадочный диаметр тубуса: чаще встречаются 23,2, 30 и 30,5 мм. Измерьте внутренний диаметр гнезда, проверьте глубину посадки, фиксирующую канавку и тип микроскопа. Для бинокулярной системы обычно нужны два одинаковых окуляра, а видеоокуляр не заменяется обычным без проверки конструкции.

Окуляр для микроскопа: какой диаметр подходит

Окуляр устанавливается в тубус микроскопа, поэтому сначала проверяют не кратность, поле зрения или внешний вид, а посадочный размер. Для школьных и биологических приборов распространён диаметр 23,2 мм. В лабораторных и части бинокулярных систем встречается 30 мм, а у отдельных конструкций — 30,5 мм. Эти значения близки только на первый взгляд: разница в 0,5 мм уже мешает установить окуляр без люфта или делает посадку невозможной. Маркировка D 23,2 мм, D 30 мм или D 30,5 мм обычно относится к диаметру вставляемой части, а не к внешнему диаметру корпуса с наглазником. Проверяйте именно цилиндрический хвостовик, который входит в тубус.

Посадочный диаметр не гарантирует полную совместимость. У аксессуара могут отличаться длина вставной части, положение упорного буртика, фиксирующая канавка, форма корпуса и рабочее положение оптической системы. Особенно это важно для бинокулярных микроскопов, стереомикроскопов и моделей с нестандартным штатным окуляром. Одинаковый размер 23,2 мм помогает подобрать аналоговый окуляр к распространённым школьным приборам, но не превращает любой окуляр в универсальный. Для конкретной модели сверяйте руководство, чертёж и фактические размеры снятого окуляра.

Что означают 10×/18, 10×/20 и 10×/22

Первая цифра в маркировке — кратность окуляра. Вторая — диаметр поля зрения в миллиметрах, а не дополнительное увеличение. Окуляр 10×/18 увеличивает в 10 раз и формирует поле зрения 18 мм; 10×/22 также даёт 10-кратное увеличение, но поле составляет 22 мм. При одинаковом объективе вариант с большим полем показывает более широкую область препарата. Это удобно при поиске объекта, однако фактический комфорт зависит от оптической схемы микроскопа и того, рассчитан ли тубус на такое поле.

Общее увеличение рассчитывают умножением кратности объектива на кратность окуляра. Объектив 40× с окуляром 10× даст 400×: цифра после дроби в маркировке окуляра (18, 20, 22) — это диаметр поля зрения, и в расчёте увеличения она не участвует. Если в системе установлена линза Барлоу, её кратность также учитывают в расчёте. Например, объектив 40×, окуляр 10× и Барлоу 2× дают 800×. Увеличение само по себе не означает пропорционального роста детализации: предел задают числовая апертура, качество объектива, освещение, препарат и устойчивость штатива.

Как измерить тубус микроскопа

Измерение штангелем

Для точной проверки снимите штатный окуляр и очистите посадочное гнездо от пыли. Измерьте штангелем внутренний диаметр цилиндрического тубуса в нескольких местах, не сжимая стенки. Затем измерьте диаметр вставной части штатного окуляра: это полезнее, чем оценивать внешний корпус. Запишите три значения: диаметр, глубину посадки и расстояние от края до стопорной канавки или упорного буртика. Если тубус имеет прорезь, винт или пружинный фиксатор, измерьте их положение и ширину. Для 23,2 мм допустима только посадка, рассчитанная на этот размер; окуляр 30 мм в такой тубус не войдёт.

Если штангеля нет, линейка даст лишь предварительную оценку. Измерьте внутренний размер по двум взаимно перпендикулярным направлениям, потому что пластиковый или тонкостенный тубус может быть овальным. Не используйте сверло, отвёртку или другой предмет как калибр: ими легко поцарапать внутреннюю поверхность и расширить посадку. Сравните измерение с маркировкой штатного окуляра. Обозначение D 23,2 мм у родной детали — сильный признак совместимости по диаметру, но всё равно проверьте длину вставки и механизм фиксации.

Что измерить кроме диаметра

Проверьте, есть ли у тубуса упорный буртик, фиксирующий винт, пружинная скоба или канавка под кольцо. У двух деталей с одинаковым диаметром может различаться глубина входа: слишком длинный хвостовик упрётся во внутреннюю линзу, а короткий не зафиксируется и будет смещаться. Измерьте наружный диаметр корпуса только для оценки расстояния между двумя окулярами и возможности установить наглазники. Для бинокулярной головы дополнительно сравните межзрачковое расстояние и высоту оптических осей штатных окуляров. Сопряжение должно быть механическим и оптическим одновременно.

Не пытайтесь компенсировать неправильный диаметр сильным затягиванием винта, фольгой, изолентой или клеем. Люфт меняет положение изображения, а перекос ухудшает сведение каналов в бинокулярном микроскопе. Если размер находится между 30 и 30,5 мм, не округляйте результат: эти варианты нельзя считать взаимозаменяемыми без точного сравнения посадки. При сомнении сопоставьте чертёж аксессуара с измерениями микроскопа и самостоятельно сверьте чертёж или паспорт микроскопа и измерения снятого штатного окуляра.

Стандартные посадочные диаметры 23,2, 30 и 30,5 мм

Таблица показывает распространённые варианты, но не заменяет замер конкретного прибора. У школьного микроскопа с обычной монокулярной трубой часто используется 23,2 мм. У лабораторных и стереоскопических конструкций встречается 30 мм. Размер 30,5 мм требует особенно внимательной проверки, поскольку визуальная разница с 30 мм невелика, а механическая посадка уже другая. Переходник может решить проблему диаметра, но не всегда исправляет несовпадение рабочей высоты и оптического пути. Для цифровой системы отдельно проверяют разъём камеры и резьбу, например C-mount, а не только диаметр окулярного гнезда.

Совместимость окуляров со школьными и лабораторными микроскопами

Школьный микроскоп и Микромед Эврика

Для школьного Микромед Эврика 40×–400× подходит окуляр с посадочным диаметром 23,2 мм, если у конкретного экземпляра установлен такой тубус. При этом модель Эврика 40×–1280× с видеоокуляром нельзя автоматически считать совместимой с обычным окуляром: видеоокуляр является частью цифровой конфигурации и может иметь другую конструкцию. Надпись «Эврика» недостаточна для выбора. Сначала определите точную версию микроскопа, затем сравните диаметр, длину посадочной части и способ фиксации.

Детские микроскопы для развлечения и полноценные учебные приборы также отличаются по механике и оптике. У компактной игрушечной модели может не быть точного стандартного тубуса, устойчивого предметного столика или нормальной регулировки освещения. Даже подходящий по диаметру окуляр не добавит детализации, если объектив, конденсор и штатив ограничивают качество изображения. Для первых наблюдений простейших и крупных клеточных объектов такой прибор может быть достаточен, но для систематической биологии важны устойчивость, плавная фокусировка, рабочее поле и равномерная подсветка.

Микромед Атом, МС и лабораторные системы

Для Микромед Атом с родным окуляром D 23,2 мм совместимость по посадке будет у окуляра 23,2 мм. Аналогично, окуляр для Micros MC-50 подходит при фактическом диаметре тубуса 23,2 мм. Для Микромед МС-3 и других стереомикроскопов встречается посадка 30 мм; у стереомикроскопов серии МС-1, МС-2 и МС-3 важны не только диаметр, но и соответствие оптической схеме конкретной головы. Если прибор бинокулярный, одного окуляра недостаточно для полноценной пары: потребуется два одинаковых экземпляра с одинаковыми кратностью и полем зрения.

Для Levenhuk Med D10T применим окуляр с посадкой 23,2 мм при условии, что измерение конкретного тубуса это подтверждает. Для окулярного тубуса конкретной модели уточните посадочный диаметр (23,2, 30 или 30,5 мм), а для порта камеры — соответствие резьбе C-mount; это два разных узла, и переходники для них не взаимозаменяемы. Не смешивайте окулярный тубус, порт для камеры и резьбовое соединение. C-mount — это резьбовой интерфейс камеры, а 23,2 мм — цилиндрическая посадка окуляра или адаптера.

Окуляр для бинокулярного и тринокулярного микроскопа

В бинокулярный микроскоп устанавливают два окуляра, поэтому покупка одной штуки меняет только один канал и не формирует рабочую пару. Для совпадения изображений нужны одинаковые кратность, поле зрения, посадочный диаметр и сопоставимая оптическая высота. Пара окуляров 10×/18 и 10×/22 может дать разные поля и ощущение масштаба, даже если кратность одинакова. Диоптрийная подстройка обычно выполняется не в самом окуляре, а на окулярной трубке бинокулярной головы; конкретный диапазон регулировки уточняйте по документации на модель.

Тринокулярный микроскоп сочетает два визуальных окулярных канала и отдельный порт для камеры. Обычный окуляр не превращается в цифровой окуляр и не подключается к компьютеру сам по себе. Для цифрового вывода нужна камера, совместимый порт, переходник и программная поддержка. Видеоокуляр школьного микроскопа может иметь собственную электронику и механическую посадку, поэтому его нельзя без проверки заменить стандартным 23,2-миллиметровым окуляром. Перед покупкой камеры проверьте USB-разъём, операционную систему и совместимость программного обеспечения; при проблемах с обнаружением устройства сначала исключите драйвер, кабель и режим подключения.

Наглазник выбирают после измерения посадочной зоны самого окуляра, а не по диаметру тубуса микроскопа. Резиновый наглазник может быть жёстче ожидаемого; силиконовый и резиновый варианты отличаются мягкостью, формой и защитой от бокового света. У некоторых окуляров наглазники отсутствуют или продаются отдельно. Универсальность по внешнему виду не гарантирует фиксацию: проверьте диаметр канавки, ширину посадки и способ крепления. Для бинокулярной пары желательно использовать одинаковые наглазники, чтобы глаза находились на одной высоте.

Оптические параметры и оснащение, которые влияют на результат

Просветление, стекло и маркировка PL

Просветляющее покрытие уменьшает отражения на поверхностях линз и повышает светопропускание. В маркировке конкретного окуляра наличие покрытия должно быть подтверждено характеристиками, а не предполагаться по цене или внешнему виду. Наличие просветляющего покрытия указывается в технических характеристиках окуляра; если оно не указано в описании, считать покрытие присутствующим нельзя. Обозначение PL или Plan указывает на коррекцию плоского поля: изображение по краям обычно лучше соответствует фокусу в центре. Это полезно при наблюдении сеток, препаратов и объектов, расположенных по всему полю.

Поле зрения 18, 20 или 22 мм не равно диаметру посадки. Окуляр 10×/22 может иметь посадку 30 мм, а окуляр 10×/18 — 23,2 мм. Кратность и поле зрения описывают оптические свойства, тогда как D 23,2 мм, D 30 мм и D 30,5 мм описывают механику. Не подбирайте аксессуар по одной цифре из маркировки. Для измерительных задач отдельно проверяют наличие шкалы и цену деления: встречается сетка с ценой деления 0,1 мм, но её реальная ценность зависит от калибровки под объектив.

Подсветка, зеркало и дополнительные принадлежности

Результат наблюдения зависит не только от окуляра. LED-подсветка обычно удобнее для стабильной работы, но конкретный блок может давать мерцание, неравномерность или слишком холодный оттенок. Зеркало не требует питания, однако может смещаться, его сложнее точно направить, а освещённость зависит от внешнего источника. При замене лампы проверяйте тип цоколя, напряжение, мощность и физическую длину. Лампа подходящего внешнего вида не обязательно совместима с Микромед, МБС или другой моделью.

Оцените также предметный столик, конденсор, светофильтры, инструменты и хранение. Слабые пинцеты, иглы и зажимы мешают работе с препаратом, а отсутствие кейса увеличивает риск пыли и повреждений. Для домашнего использования может понадобиться отдельный контейнер для окуляров и мелких принадлежностей. При пайке и ремонте электроники важнее рабочее расстояние, устойчивость штатива и удобство подсветки, чем максимальная заявленная кратность. Светофильтр, зеркало или новый столик совместимы только после проверки крепления и диаметра, даже если выглядят как штатные.

Типичные ошибки совместимости и проверки перед заказом

Самая частая ошибка — считать одинаковый внешний диаметр доказательством совместимости. У аксессуара могут различаться посадочная канавка, длина хвостовика, буртик и способ фиксации. Другая проблема — неточные размеры в описании или округление 30 и 30,5 мм до одного значения. Перед заказом сопоставляйте несколько параметров по чертежу: посадочный диаметр, глубину, длину вставной части, положение канавки и высоту оптической оси. Если точных замеров нет, заказ остаётся рискованным; запросите у продавца конкретные размеры, а не общее подтверждение «подойдёт».

Не ожидайте, что окуляр с большей кратностью автоматически улучшит изображение. Переход с 10× на 20× увеличивает масштаб, но может показать размытое изображение, уменьшить поле и усилить требования к фокусировке. Детский микроскоп с нестабильным штативом, зеркалом и простым объективом не станет лабораторным после установки другого окуляра. В бинокулярной системе один несовместимый наглазник или окуляр вызывает неудобство, разную высоту глаз и расхождение изображений. Проверяйте назначение прибора: монокулярный, бинокулярный, тринокулярный, цифровой или стереоскопический.

Комплектность тоже следует уточнить заранее. Окуляр может поставляться по одному, а не парой; для бинокулярного микроскопа это означает необходимость двух одинаковых изделий. Наглазники могут быть отдельным аксессуаром и не входить в комплект. Для лаборатории заранее составьте перечень требуемых документов и принадлежностей, поскольку в комплект окуляра обычно входят только сам окуляр и пылезащитный колпачок, а наглазники и адаптеры приобретаются отдельно. Такой контроль предотвращает ситуацию, когда механически подходящая деталь не закрывает задачу из-за отсутствия второго окуляра, наглазника, шкалы или адаптера.

Чек-лист выбора окуляра для микроскопа

• Определите задачу: школьные наблюдения, биология, измерение по сетке, стереоработа, пайка или цифровой вывод.
• Уточните конструкцию: микроскоп монокулярный, бинокулярный или тринокулярный; для бинокулярной головы планируйте два одинаковых окуляра.
• Снимите штатный окуляр и измерьте посадку штангелем в нескольких местах.
• Сверьте диаметр: 23,2, 30 или 30,5 мм; не округляйте разницу 30 и 30,5 мм.
• Проверьте механику: глубину посадки, длину вставной части, буртик, канавку и фиксирующий винт.
• Сопоставьте оптику: кратность 5×, 10×, 12,5×, 16× или 20×, поле зрения 18, 20 или 22 мм (в зависимости от конкретной кратности и модели окуляра).
• Рассчитайте увеличение: кратность объектива × кратность окуляра × кратность Барлоу, если она установлена.
• Для камеры отдельно проверьте тип интерфейса (USB, HDMI) и его поддержку компьютером, резьбу C-mount и рабочий отрезок; обычный окуляр камерой не является.
• Уточните оптические свойства: стеклянные линзы, просветление, PL-коррекцию, шкалу и цену деления 0,1 мм, если они нужны.
• Проверьте принадлежности: наглазники, второй окуляр, светофильтр, зеркало, лампу, инструменты и контейнер для хранения.
• Сравните модель целиком: точное название микроскопа и его версию, а не только слово «школьный» или внешний вид.

Частые вопросы

Окуляр один или пара в комплекте?

Если в комплектации не указана пара, ориентируйтесь на поставку одного окуляра. Для бинокулярного микроскопа нужны два экземпляра с одинаковыми параметрами: например, оба 10×/18 или оба 10×/22, с одинаковой посадкой 23,2, 30 или 30,5 мм. Один окуляр заменяет только одну деталь монокулярной системы.

Подойдёт ли окуляр 23,2 мм к Микромед Эврика 40×–400×?

Подойдёт, если на конкретном микроскопе установлен тубус 23,2 мм и совпадают глубина посадки и фиксатор. Для Эврика 40×–1280× с видеоокуляром совместимость автоматически не предполагается: цифровой узел может иметь другую конструкцию. Проверьте точную версию прибора и размеры штатного окуляра.

Подойдёт ли окуляр к Микромед Атом или Micros MC-50?

Для Микромед Атом и Micros MC-50 совместимость возможна при посадочном диаметре 23,2 мм. У Микромед Атом 20×/18 с обозначением D 23,2 мм размер совпадает. Дополнительно сравните длину вставной части, положение буртика и способ фиксации, поскольку один диаметр не описывает всю механическую посадку.

Какой окуляр нужен для Микромед МС-3 или бинокулярного микроскопа?

Для части стереомикроскопов МС-3 используется посадка 30 мм, но проверяйте конкретную оптическую голову. В бинокулярную систему устанавливают два одинаковых окуляра. Сверьте кратность, поле зрения, высоту оптической оси и наличие диоптрийной настройки; у отдельных моделей она составляет ±5 диоптрий.

Что означает маркировка 10×/18 или 10×/22?

10× — кратность окуляра, а 18 или 22 — диаметр поля зрения в миллиметрах. Окуляр 10×/22 не увеличивает в 22 раза. С объективом 40× он даст общее увеличение 400×. Большое поле удобнее для поиска объекта, но требует соответствия оптической схеме микроскопа.

Есть ли у окуляра просветление и что значит PL?

Просветление должно быть подтверждено характеристиками конкретной модели; встречаются стеклянные линзы с покрытием. Обозначение PL расшифровывается как Plan и указывает на коррекцию плоского поля, то есть на уменьшение кривизны фокуса и искажений к краям. PL не обозначает посадочный диаметр и не заменяет его проверку.

Подойдут ли наглазники от другого окуляра?

Только после измерения наружной части окуляра и канавки под наглазник. Одинаковый размер тубуса 23,2 или 30 мм не означает одинаковое крепление наглазника. Сравните диаметр канавки, её ширину, форму и глубину. Также учитывайте материал: резиновый наглазник может быть жёстче силиконового и иначе защищать от бокового света.
