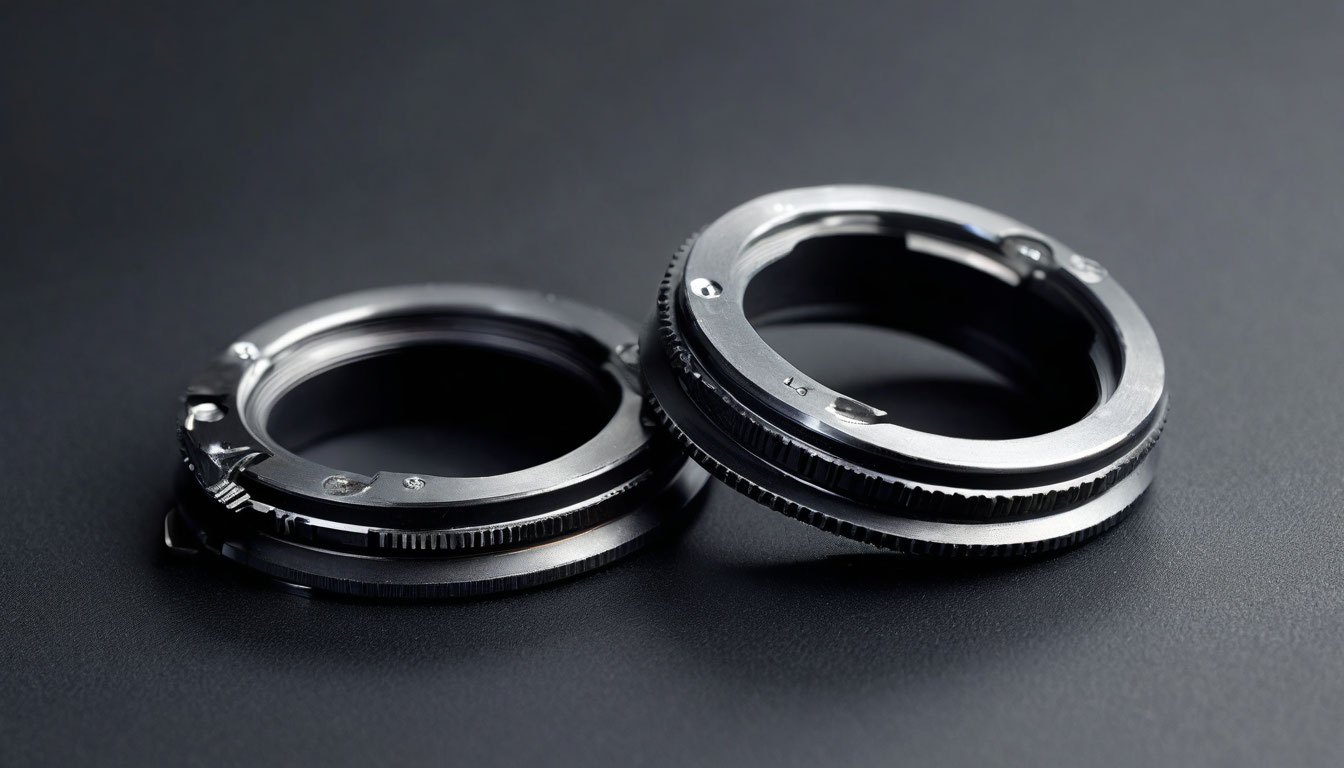

Переходные кольца: как подобрать байонет камеры

Переходное кольцо выбирают по двум сторонам: креплению объектива и байонету камеры. Например, объектив M42 для Canon EOS требует адаптер M42–EF, а для Sony NEX — M42–E. EF, EF-M и RF не взаимозаменяемы. Механическое кольцо обычно оставляет только ручную фокусировку и ручное управление диафрагмой.

Переходное кольцо на камеру: какое нужно

Сначала определите крепление объектива, затем байонет камеры. Переходник обозначают в формате «объектив–камера»: M42–EF означает резьбу M42 со стороны объектива и крепление Canon EF со стороны камеры. Обратная запись EF–M42 описывает другое направление и не всегда означает совместимость. Маркировка Canon сама по себе недостаточна: EF, EF-M и RF имеют разные механические размеры и электронные контакты. Для камеры Canon EOS 1100D, 350D, 40D, 60D, 650D, 6D или 5D Mark IV нужен адаптер под EF, если объектив устанавливается через соответствующее кольцо. Для беззеркальных Canon EOS M нужен EF-M, а для EOS R — RF. Объектив «от Зенита» также нельзя выбирать только по названию камеры: у него может быть M42, но встречаются и другие крепления. Сверяйте надпись на объективе, форму фиксатора и резьбу, а не бренд или название системы.

Адаптер байонета для объектива и направление установки

У кольца есть сторона входа и сторона выхода. Например, M42–Nikon F предназначено для объектива с резьбой M42 на зеркальную камеру Nikon F; M42–Micro 4/3 — для камер Panasonic и Olympus; M42–Fujifilm X — для беззеркальных камер Fujifilm. Кольцо Canon EOS–Micro 4/3 соединяет объектив с креплением Canon EOS с камерой Micro 4/3, но не превращает камеру в Canon и не подходит к Sony NEX без другой версии. Объектив Гелиос 44-3 устанавливается на Canon EOS только при наличии именно резьбы M42; обозначение «МС» относится к покрытию и не заменяет маркировку крепления. Для Юпитера-37А на Nikon D3500 требуется проверить, установлен ли на объективе адаптер или хвостовик T2: само название объектива не определяет байонет. Нельзя считать M42, T2, EF, F и другие обозначения взаимозаменяемыми.

Таблица байонетов EF, EF-M, RF, F, Z, E, X, Micro 4/3

Таблица показывает направление адаптации, но не гарантирует работу каждой функции. Самое простое соединение — механический объектив M42 с беззеркальной камерой E, X, Z или Micro 4/3: у беззеркальных систем обычно достаточно места для адаптера, а фокусировка выполняется вручную. У зеркальных Canon EF и Nikon F критично соблюдать рабочий отрезок. Для M42–Canon EF обычно используют кольцо без оптического элемента. Для M42–Nikon F встречаются варианты с линзой, поскольку рабочий отрезок Nikon F (около 46,5 мм) больше, чем у резьбы M42 (около 45,46 мм): без коррекции теряется фокусировка на бесконечность, поэтому в кольцо ставят дополнительную линзу. Линза меняет оптический путь и способна ухудшить изображение. Переходник не увеличивает фокусное расстояние: на Micro 4/3 меняется угол обзора из-за размера сенсора, а не из-за самого кольца. Speed Booster — отдельный оптический класс, а не обычное переходное кольцо.

Совместимость переходного кольца с камерой

Canon EF, EF-M и RF

Для Canon EOS 550D, 650D, 600D, 60D, 40D, 6D и 1100D ориентиром служит байонет EF. Если старый объектив имеет M42, выбирайте M42–EF. Такое кольцо позволяет установить объектив, но не добавляет автофокус. На Canon EOS 500N также требуется версия под EF, поскольку это плёночная камера системы EOS. Canon EF-M используется камерами EOS M и не является уменьшенной маркировкой EF. Canon RF предназначен для EOS R; адаптер EF–RF — отдельная категория. Нельзя устанавливать адаптер EF-M на зеркальную камеру EF или считать кольцо «Canon» универсальным для всех трёх систем. При появлении сообщения об ошибке связи камера может ожидать электронный объектив. Включите съёмку без объектива, если такая настройка предусмотрена, и очистите контакты. Если кольцо имеет чип, ошибка может быть связана с несовпадением протокола или отсутствием нужного контакта.

Nikon F и Nikon Z

Для Nikon D3200, D3500, D5200 и других зеркальных камер с байонетом F нужен переходник, у которого выходная сторона рассчитана на Nikon F. Кольцо M42–Nikon F не подходит к объективу Canon EF, поскольку его входная сторона рассчитана на резьбу M42, а не на байонет EF; для такого объектива нужен отдельный адаптер EF–Nikon F. На беззеркальные Nikon Z устанавливают версии F–Z или M42–Z; механическая совместимость определяется конкретной конструкцией кольца. Электронные объективы Nikon F через простое механическое кольцо теряют автоматическую диафрагму, автофокус и обмен данными. Если на объективе нет собственного кольца диафрагмы, установить значение вручную не получится: привод в адаптере отсутствует, а на экране камеры может отображаться прочерк вместо f. Нельзя силой поворачивать кольцо при несовпадении меток. Снимите объектив, проверьте фиксатор и повторите установку по меткам.

Автофокус, чип и управление диафрагмой

Механический адаптер не передаёт камере данные об объективе. После установки старой оптики обычно работают только ручная фокусировка, ручная установка диафрагмы и экспозиция с учётом показаний экспонометра камеры. Автофокус, стабилизация, автоматическая диафрагма и запись фокусного расстояния не появляются сами по себе. Чип подтверждения фокуса — лишь электронный сигнал для камеры: он может зажечь индикатор или подать звуковой сигнал, но объектив физически не фокусирует. Чип также не гарантирует точность. Срабатывание зависит от корпуса камеры, выбранной диафрагмы, освещения и настроек. Подтверждение фокуса может работать нестабильно: на закрытых значениях диафрагмы или при слабом контрасте сигнал способен отсутствовать, а стабильность его срабатывания зависит от корпуса камеры. Непрограммируемый чип нельзя перенастроить под фокусное расстояние. Если адаптер указан как безчиповый, подтверждения фокуса от него не будет.

«Прыгающая» диафрагма и старые объективы

Объективы M42 с прыгающей диафрагмой физически устанавливаются через подходящее кольцо, но способ закрытия диафрагмы зависит от конструкции объектива и адаптера. Для съёмки необходимо перевести объектив в рабочее положение или воспользоваться механическим переключателем A/M, если он предусмотрен. Обычное кольцо не управляет приводом диафрагмы и не передаёт её значение камере. У объективов Nikon F без кольца диафрагмы ситуация сложнее: механический адаптер не сможет изменить отверстие, поэтому объектив останется на одном положении. Кольца с собственной диафрагмой предназначены для отдельных задач и не превращают объектив в электронный. Если установлен объектив с Canon EF на Micro 4/3 через механический EF–M4/3, автоматическое управление диафрагмой не сохраняется; специальные электронные адаптеры могут поддерживать часть функций, но их совместимость с корпусом и объективом нужно проверять отдельно.

Адаптер для объектива микроскопа, T2 и телескопа

Адаптер для объектива микроскопа выбирают не по маркировке обычного фотообъектива, а по резьбе или посадочному диаметру конкретного тубуса. У микроскопов встречаются разные стандарты и схемы подключения, поэтому кольцо M42–EF не становится универсальным адаптером для микроскопа. Для телескопа часто используется T2, но T2 — это резьбовое соединение аксессуаров, а не байонет камеры. Связка «телескоп — T2-кольцо — Canon EF» возможна, если у фокусера или специальной камеры предусмотрен T2-выход. У зрительных труб съёмка обычно ведётся через окуляр с помощью digiscoping-адаптера; подключение через T2-соединение возможно только при наличии у трубы соответствующего T2-выхода и подобранной оптической схемы. Окуляр, фокусер и линза Барлоу меняют требуемую длину и фокусировку, поэтому обычное кольцо для объектива не заменяет адаптер окуляра. Перед покупкой измерьте резьбу, определите сторону камеры и проверьте, нужен ли прямой фокус без окуляра.

Советские объективы и крепление M42

Гелиос, Индустар, Таир и Зенитар выпускались в разных вариантах креплений. Название серии не доказывает наличие M42. У конкретного экземпляра ищите обозначение резьбы или байонета на задней части, а не только название модели и надпись «МС». Гелиос 44-3 с M42 можно использовать на Canon EOS через M42–EF, на Sony NEX через M42–E, на Fujifilm через M42–X и на Panasonic или Olympus через M42–Micro 4/3. Для Nikon D5200 или D3500 нужен M42–F, но на зеркальных Nikon может потребоваться вариант с оптической линзой для фокусировки на бесконечность. Для Sony E используется отдельный адаптер M42–E; каскад из двух адаптеров, например M42–EF и EF–E, нежелателен из-за люфта и потери точности рабочего отрезка. Проверяйте свободный ход задней части объектива, чтобы она не задевала зеркало или элементы камеры.

Типичные проблемы переходных колец

Главная причина неудачи — ошибочная версия адаптера. EF, EF-M, RF, F, Z, E, X, M42 и T2 описывают разные соединения; совпадение названия бренда ничего не гарантирует. Вторая проблема — ожидание автофокуса, стабилизации и автоматической диафрагмы от механического кольца. Даже чип подтверждения фокуса не превращает ручной объектив в автофокусный и может срабатывать не всегда. Некоторые камеры требуют включить режим съёмки без объектива. При ошибке связи сначала проверьте чистоту контактов, правильность установки и настройки корпуса, но электронное кольцо всё равно может оказаться несовместимым с конкретной камерой. Минимальный люфт у адаптеров допустим и не должен мешать фиксации или наклонять оптическую ось; прекращать эксплуатацию следует при выраженном люфте, заедании или неполном повороте кольца. Слишком тугой ход опасен: не прикладывайте силу, совместите метки и проверьте рычажок фиксатора. Люфт, заедание и неполный поворот — основания прекратить эксплуатацию до проверки посадки.

Что теряется при механическом соединении

После установки старого объектива на цифровую камеру значения выдержки, ISO и диафрагмы часто приходится задавать вручную. Камера может снимать в ручном режиме или с приоритетом диафрагмы, если это допускает конкретная модель. Автофокус не появляется от увеличения количества контактов: чип только сообщает корпусу условное наличие объектива и иногда фокусное расстояние. Стабилизацию в камере необходимо настраивать отдельно, если корпус это позволяет; стабилизатор самого объектива через механическое кольцо не получает питания и команд. Электронная вспышка и обмен EXIF также могут работать неполно или не работать. У кольца с контактами нельзя заранее считать сохранёнными все функции Canon, Nikon, Sony или другой системы. На беззеркальной камере помогают увеличение изображения и focus peaking, но это инструменты ручной фокусировки, а не автоматический привод.

Практический чек-лист перед покупкой

• Запишите точную маркировку крепления объектива: M42, T2, EF, F, E, X и другое.
• Определите байонет камеры: EF, EF-M, RF, F, Z, E, X или Micro 4/3.
• Проверьте направление адаптера: сторона объектива и сторона камеры должны быть указаны явно.
• Для Canon отдельно различайте EF, EF-M и RF.
• Уточните, механический ли адаптер, есть ли контакты и является ли чип программируемым.
• Рассчитывайте на ручную фокусировку, если не заявлена электронная совместимость.
• Проверьте, можно ли менять диафрагму на самом объективе; у адаптера может не быть привода.
• Для Nikon F выясните, нужна ли линза для фокусировки на бесконечность.
• Для телескопа или микроскопа измерьте резьбу, посадочный диаметр и определите роль T2.
• Проверьте в инструкции камеры режим съёмки без объектива.
• После установки совместите метки, поверните кольцо до фиксации и не применяйте силу.
• Проверьте отсутствие чрезмерного люфта, заедания и контакта задней части объектива с зеркалом.

Частые вопросы

Подойдёт ли переходник M42 для Sony NEX?

Для Sony NEX нужен адаптер M42–Sony E, поскольку NEX использует байонет E. Кольцо M42–EF или M42–Micro 4/3 напрямую не подойдёт. При механическом варианте автофокус, автоматическая диафрагма и электронный обмен не работают; фокусировку и экспозицию выполняют вручную.

Подойдёт ли объектив Гелиос 44-3 к Canon EOS 1100D?

Да, если конкретный Гелиос 44-3 имеет резьбу M42. Для Canon EOS 1100D нужен адаптер M42–EF. Объектив устанавливается механически, а фокусировка выполняется вручную. Чип подтверждения фокуса, если он есть, не обеспечивает автофокус и может срабатывать нестабильно.

Подойдёт ли M42 к Canon 650D и 5D Mark IV?

Для Canon 650D и 5D Mark IV требуется версия M42–EF. На обеих камерах объектив M42 можно использовать механически, но полная электронная совместимость не гарантируется. Автофокус и автоматическое управление диафрагмой от обычного кольца не сохраняются; при необходимости включают съёмку без объектива.

Подойдёт ли объектив Canon к Nikon D3200?

Универсального ответа по слову «Canon» нет: объектив Canon EF не подключается к Nikon F обычным кольцом без учёта рабочего отрезка и конструкции. Для Nikon D3200 нужен адаптер с выходом Nikon F, но часть функций потеряется. Сверяйте точное крепление объектива и возможность фокусировки на бесконечность.

Чип подтверждения фокуса — это автофокус?

Нет. Чип только передаёт камере сигнал, который может включить подтверждение ручной фокусировки. Он не двигает линзы и не фокусирует объектив. Срабатывание зависит от камеры, диафрагмы, освещения и настроек. На некоторых корпусах подтверждение может отсутствовать или работать нестабильно.

Как управлять диафрагмой старого объектива на беззеркальной камере?

Если объектив имеет собственное кольцо диафрагмы, значение меняют на нём вручную. Обычный адаптер не имеет привода и не управляет диафрагмой электронного объектива. Если кольца нет, изменить отверстие через механический адаптер нельзя; камера может показывать прочерк вместо значения f.

Подойдёт ли переходник для телескопа или микроскопа?

Только при совпадении соединений и оптической схемы. Для телескопов часто применяется резьба T2, но требуется проверить фокусер, окуляр, линзу Барлоу и длину рабочего отрезка. Для микроскопа измеряют резьбу или посадочный диаметр тубуса. Обычное кольцо M42–EF не является универсальным адаптером для этих приборов.
