Риг и плечевой упор: когда нужны и как собрать

Риг нужен, когда камере не хватает точек крепления, питания, контроля фокуса или стабильности в движении. Клетка защищает корпус и добавляет резьбы, а полноценный плечевой риг переносит массу на плечо и руки. Собирать систему стоит от задачи: камера, базовая площадка, стержни 15 мм, упор, рукоятки и только нужные аксессуары.

Риг для камеры: что это и когда он нужен

Риг для камеры — это набор механических деталей, который превращает одиночную камеру в управляемую съёмочную систему. В простом варианте он добавляет верхнюю или боковые рукоятки, крепления для монитора, микрофона, аккумулятора и кабелей. В более полном варианте появляются базовая площадка, стержни 15 мм, поддержка объектива, follow focus и плечевой упор. Риг оправдан, если вы снимаете длинные дубли, работаете с тяжёлым объективом, вручную наводите фокус или хотите уменьшить дрожание при ходьбе. Для коротких кадров на лёгкую камеру он может только увеличить массу и усложнить доступ к органам управления. Поэтому сначала определите, что именно мешает сейчас: отсутствие креплений, неудобный фокус, слабая автономность или нестабильное движение.

Компактная минимальная конфигурация рига

Изи риг для камеры — это не отдельный стандарт, а упрощённая сборка без лишних элементов. Для лёгкой камеры обычно достаточно клетки или базовой площадки, одной верхней либо боковой рукоятки и крепления для небольшого монитора. Если нужен follow focus, добавляют пару стержней 15 мм и мотор с приводным кольцом на объективе. Плечевой упор в минимальной системе нужен только для съёмки с рук продолжительностью в несколько минут и более: он снижает нагрузку на кисти, но увеличивает габариты. Не устанавливайте сразу внешний аккумулятор, монитор, микрофон, две рукоятки и длинные стержни. Соберите рабочий минимум, взвесьте его и проверьте доступ к батарее, карте памяти, экрану и разъёмам. Так проще понять, какие детали действительно улучшают съёмку.

Клетка против рига: в чём разница

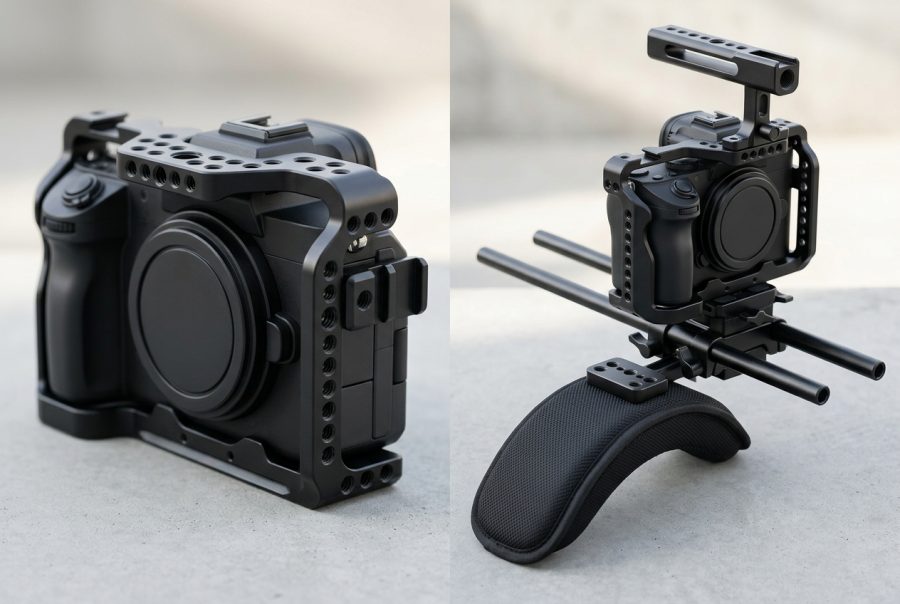

Клетка — это защитная рамка вокруг камеры с резьбами 1/4 и 3/8 дюйма, холодными башмаками и боковыми точками крепления. Она почти не меняет геометрию камеры и подходит для установки рукоятки, монитора, микрофона или кабельного зажима. Риг — более широкое понятие: он может включать клетку, базовую площадку, стержни, плечевой упор, рукоятки, аккумулятор и устройства управления фокусом. Клетка решает задачу размещения аксессуаров и частичной защиты корпуса. Полноценный риг решает ещё и задачу опоры, баланса и управления камерой во время движения. Если объектив лёгкий, а съёмка ведётся со штатива или стабилизатора, клетки часто достаточно. Если камера перегружена спереди или кадр нужно удерживать с рук, потребуется система с опорой.

Стандартные стержни и точки крепления

Стержни 15 мм используют как единую ось для аксессуаров: follow focus, матбокса, поддержки объектива, нижней рукоятки и некоторых плечевых модулей. Важно различать диаметр стержня и расстояние между центрами двух стержней. Для 15-мм систем существует два основных межосевых расстояния: 60 мм (облегчённый формат, lightweight) и 100 мм (студийный формат). Перед покупкой уточняйте, под какой формат рассчитана площадка и другие аксессуары. Базовая площадка должна поддерживать именно такой формат, иначе аксессуар не встанет на место без переходника. Длина стержней выбирается по передней части камеры: для одного follow focus часто хватает коротких направляющих, а для объектива, матбокса и дополнительной рукоятки потребуется запас. Слишком длинные стержни выступают вперёд, цепляются за одежду и увеличивают момент нагрузки. Углепластиковые стержни обычно легче, алюминиевые менее чувствительны к точечным ударам и сколам; оба варианта должны быть прямыми и жёстко зафиксированными.

Какие бывают точки крепления

Точки крепления определяют, насколько удобно будет перестраивать систему. Верхняя резьба или холодный башмак подходят для компактного монитора, микрофона и верхней рукоятки. Боковые резьбы позволяют сместить рукоятку, чтобы не закрывать экран или разъёмы. Нижняя резьба соединяет клетку с быстросъёмной площадкой, штативом или базовой площадкой под стержни. Передняя часть направляющих нужна для follow focus и поддержки объектива, задняя — для плечевого упора, противовеса или аккумулятора. Проверьте не только число отверстий, но и их расположение: аксессуар может физически прикрутиться, но перекрыть батарейный отсек, HDMI или органы управления. Полезны зажимы кабеля и угловые адаптеры HDMI, если прямой штекер выступает в сторону и создаёт риск зацепиться.

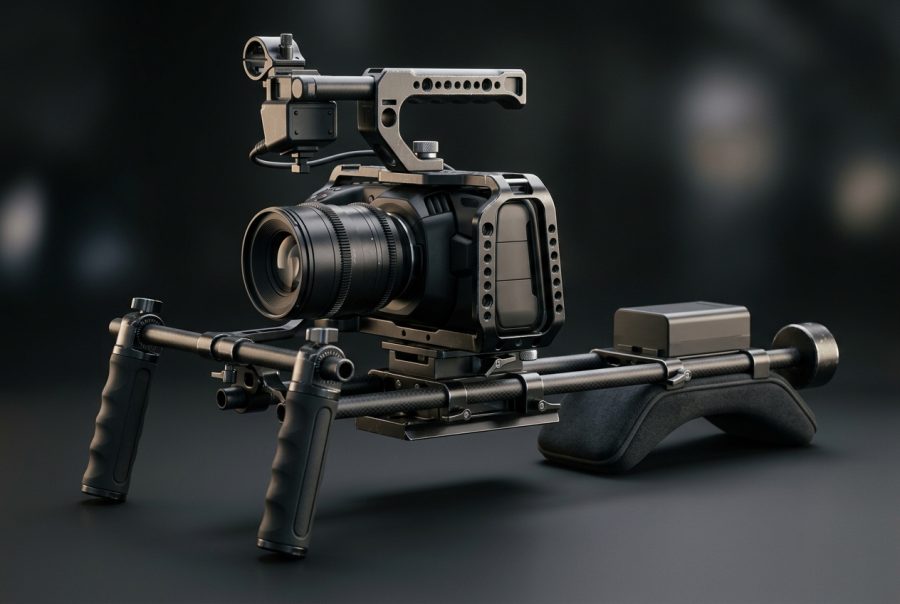

Как собрать плечевой риг для камеры

Начинайте сборку снизу вверх. К камере прикрепите быстросъёмную пластину, затем установите её на базовую площадку с креплениями под стержни 15 мм. Поставьте стержни так, чтобы их ось проходила параллельно оптической оси объектива, а не была заметно наклонена. К передней части добавьте поддержку объектива, если объектив тяжёлый или имеет длинный выдвигающийся корпус. Следом установите follow focus и проверьте, что шестерня попадает в зубчатое кольцо без сильного бокового давления. Плечевой упор закрепите сзади, рукоятки — по бокам или снизу, в зависимости от положения рук. Монитор ставьте туда, где его видно без сильного наклона головы. После этого уложите кабели с запасом для движения, но закрепите их, чтобы они не тянули разъёмы.

собрать плечевой риг со стержнями 15 мм

Баланс с плечевым упором

Баланс с плечевым упором оценивают не только по общей массе, но и по положению центра тяжести. Если камера сильно тянет вперёд, передняя часть рук и плечо быстро устанут. Сдвиньте камеру назад по площадке, если это позволяет конструкция, укоротите выступ стержней и перенесите монитор ближе к оператору. Тяжёлый аккумулятор сзади может работать как противовес, но не стоит добавлять его только ради веса. Упор должен попадать в мягкую часть плеча, а не давить на ключицу. Локти слегка согните и прижмите к корпусу; так руки становятся дополнительными точками опоры. Для ходьбы держите риг двумя руками, а для статичного кадра можно оставить одну руку на рукоятке. Если после настройки камера всё равно клюёт объективом, проблема решается изменением размещения компонентов, а не усилением давления плечом.

Фолоу-фокус и монитор: что добавлять первым

Follow focus нужен, когда оператору важно плавно менять резкость во время записи. Он особенно полезен с объективами, у которых кольцо фокусировки имеет длинный ход, и при работе по заранее установленным меткам. Моторная система требует питания, крепления на стержнях 15 мм и правильного положения шестерни относительно кольца объектива. Перед монтажом проверьте, что кольцо вращается без заеданий, а мотор не упирается в корпус. Для лёгкой камеры механический follow focus часто проще и легче, тогда как моторный вариант удобнее, если фокусом управляет второй оператор или камера находится на плече в неудобном положении. Поддержка объектива нужна при тяжёлой передней оптике: она снимает часть нагрузки с байонета, но не заменяет аккуратную фиксацию объектива в камере.

Монитор добавляют не ради самого экрана, а ради контроля кадра и фокуса. Он полезен, если штатный дисплей маленький, закрыт рукояткой, находится слишком близко к глазу или его трудно увидеть при съёмке от плеча. Размещайте монитор по центру или немного сбоку, но не настолько далеко, чтобы он стал передним рычагом и ухудшил баланс. Учитывайте массу самого монитора, аккумулятора и крепления. Кабель HDMI должен иметь небольшой запас для поворота монитора; чрезмерно натянутый провод может повредить разъём. Угловой HDMI-адаптер уменьшает выступ кабеля, однако его следует использовать только при совместимости разъёмов и механическом креплении. Если камера уже тяжёлая, сначала проверьте, решает ли монитор конкретную проблему фокусировки и композиции.

Вес против стабильности: сколько оборудования действительно нужно

Дополнительный вес иногда повышает стабильность: массивную систему сложнее резко сдвинуть случайным движением рук. Но этот эффект не бесконечен. После нескольких минут тяжёлый передний риг начинает тянуть плечи и кисти, движения становятся медленнее, а дрожание возвращается из-за усталости. Оценивайте не только массу в килограммах, но и расстояние тяжёлой детали от плеча. Аккумулятор, установленный далеко сзади, эффективнее компенсирует передний перевес, но одновременно увеличивает общий момент инерции и габариты системы, поэтому противовес подбирают минимально необходимым по массе. Для коротких проходов приоритетом может быть минимальная масса; для длинного репортажа важнее правильный упор и распределение веса. Не оставляйте на риге аксессуары «на всякий случай»: каждый элемент должен выполнять функцию. Снимите лишнюю рукоятку, длинные стержни, второй аккумулятор или монитор, если они не используются в конкретном сценарии.

Практический чек-лист выбора рига

• Определите сценарий: статика, ходьба, репортаж, постановочный фокус или длительная запись.
• Решите, нужна ли клетка или полноценный риг с плечевым упором и рукоятками.
• Проверьте формат направляющих: диаметр 15 мм и межосевое расстояние парной системы.
• Сверьте точки крепления с корпусом камеры, объективом, монитором и быстросъёмной площадкой.
• Для тяжёлого объектива предусмотрите поддержку на стержнях, а не только крепление к байонету.
• Выберите длину стержней по числу передних аксессуаров; не оставляйте большой лишний выступ.
• Проверьте, не перекрывают ли площадка и рукоятки батарейный отсек, слот карты памяти, экран, HDMI, USB и аудиовходы.
• Установите follow focus только после выравнивания камеры и объектива по оси стержней.
• Монитор размещайте так, чтобы смотреть на него без сильного наклона головы.
• После полной сборки проверьте центр тяжести, положение упора и доступность всех органов управления.
• Уберите элементы, которые не используются в конкретном кадре: лишний вес снижает выносливость.

Смотрите в каталоге

• Риги и плечевые упоры

Частые вопросы

Чем клетка отличается от рига для камеры?

Клетка — это рамка вокруг камеры с резьбами и креплениями для аксессуаров. Риг включает клетку или площадку, но дополнительно может иметь стержни 15 мм, рукоятки, плечевой упор, follow focus, монитор и внешний аккумулятор. Клетки достаточно для компактной сборки, а риг нужен для стабильной работы с рук и распределения нагрузки.

Нужны ли стандартные стержни для плечевого упора?

Не всегда. Некоторые плечевые упоры крепятся непосредственно к площадке или клетке. Стержни 15 мм удобнее, если в систему нужно добавить follow focus, поддержку объектива, матбокс или задний противовес. Перед покупкой проверьте диаметр, межосевое расстояние и способ фиксации конкретного упора.

Где лучше установить монитор на плечевом риге?

Монитор устанавливают сверху или сбоку, в зоне прямой видимости оператора. Он не должен закрывать экран камеры, органы управления и разъёмы. Чем дальше монитор вынесен вперёд, тем сильнее он влияет на баланс, поэтому размещайте его ближе к центру системы и используйте короткий кабель с небольшим запасом.

Нужна ли поддержка объектива в риге?

Она желательна для тяжёлых, длинных или заметно выступающих объективов, особенно при использовании follow focus и других передних аксессуаров. Поддержка переносит часть нагрузки на стержни и базовую площадку. Для лёгкого объектива она может быть лишней и только увеличит вес и время настройки.

Почему тяжёлый риг не всегда стабильнее?

Масса действительно может сглаживать резкие движения, но увеличивает утомление. Когда оператор устает, кисти и плечи начинают дрожать сильнее, а передний вес создаёт дополнительный момент нагрузки. Стабильность повышают не килограммы сами по себе, а близкий к плечу центр тяжести, правильный упор и две точки хвата.

Как исправить перевес камеры вперёд

Если после сборки камера тянет вперёд, сначала переместите её назад по площадке и сократите выступ стержней. Затем перенесите монитор и аккумулятор ближе к центру или используйте задний компонент как противовес. Проверьте, что плечевой упор стоит в мягкой части плеча, а рукоятки позволяют держать локти согнутыми.
