Строение микроскопа: из чего состоит и что отвечает

Микроскоп формирует изображение последовательной системой узлов: объектив собирает детали образца, окуляр увеличивает их для глаза, тубус удерживает оптическую геометрию, а столик и фокусировочный механизм задают положение препарата. Конденсор, диафрагма и осветитель определяют контраст, равномерность и цвет картинки.

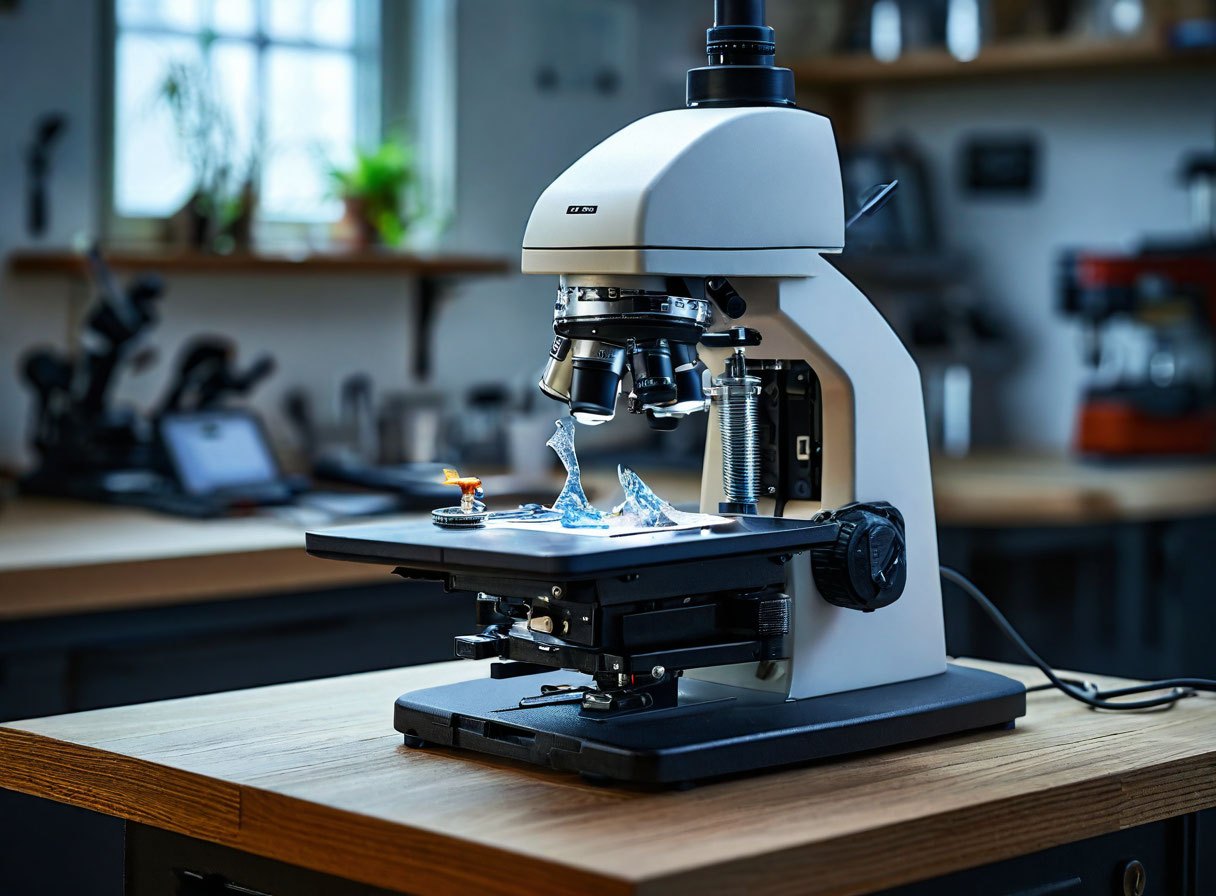

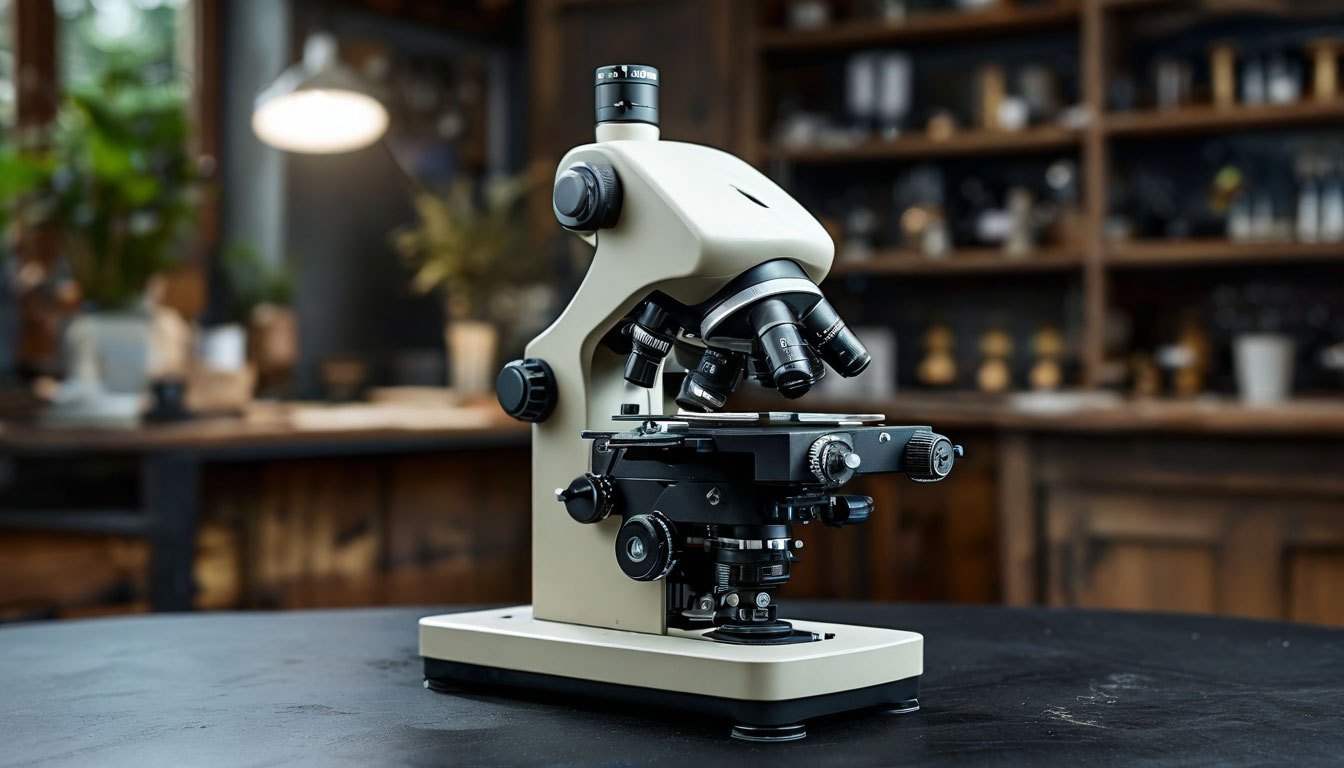

Строение микроскопа и основные части

Классический школьный или лабораторный микроскоп состоит из штатива, оптической насадки, револьверной головки, объективов, окуляра, предметного столика, осветительной системы и механизма фокусировки. Штатив объединяет узлы и сохраняет их взаимное положение. Оптическая часть строит увеличенное изображение, механическая — позволяет точно разместить препарат и изменить резкость. Для прозрачных объектов используется проходящий свет снизу, для непрозрачных поверхностей — отражённый свет сверху. В учебных моделях встречаются монокулярные насадки, а в более оснащённых приборах — бинокулярные или тринокулярные. Цифровой микроскоп дополняет оптический тракт камерой, но принцип остаётся тем же: объектив формирует первичное изображение, после чего его рассматривают через окуляр или выводят на экран. Одно только заявленное увеличение не описывает качество картинки: важны числовая апертура, освещение, точность фокусировки, чистота оптики и устойчивость штатива.

Что влияет на изображение

Объектив определяет разрешение и рабочее расстояние, окуляр — итоговый масштаб наблюдения. Если объектив имеет увеличение 40×, а окуляр 10×, номинальное суммарное увеличение составляет 400×. Однако пустое увеличение возникает, когда масштаб растёт быстрее, чем прибор способен передать новые детали. Конденсор направляет свет на препарат, апертурная диафрагма ограничивает световой конус и регулирует компромисс между яркостью, контрастом и глубиной резкости. Закрытие диафрагмы повышает контраст и глубину резкости, но снижает разрешение и яркость изображения; открытие диафрагмы увеличивает разрешение, но снижает контраст. Неровный столик, люфт тубуса или слабый фиксатор препарата вызывают дрожание и смещение объекта. Поэтому при выборе оценивают не только кратность, но и тип подсветки, фокусировочный механизм, диапазон перемещения столика, крепление объективов и реальные размеры рабочего поля.

Окуляр микроскопа и тубус

Окуляр: какая это часть микроскопа

Окуляр — верхний оптический узел, через который глаз наблюдает изображение, сформированное объективом. Он не создаёт новую информацию, а увеличивает промежуточное изображение и задаёт поле зрения, комфорт наблюдения и часть геометрических искажений. Наиболее распространённые обозначения — 5×, 10× и 15×; WF обычно означает широкое поле зрения. Для окулярного тубуса диаметром 23,2 мм подходят окуляры с таким посадочным диаметром, но одного диаметра недостаточно для полной совместимости: важны длина посадочной части, стопорная канавка, положение фокальной плоскости и тип насадки. Посадочный диаметр окуляра указывается отдельно от обозначения WF 5X: окуляры этого типа выпускают и под 23,2 мм, и под 30 мм, поэтому диаметр нужно проверять по маркировке или замеру. Установка более мощного окуляра увеличивает изображение, но не обязательно повышает детализацию. При большом увеличении становятся заметнее вибрации, загрязнения, хроматические аберрации и неточность грубой фокусировки.

Тубус и окуляр микроскопа

Тубус — механическая и оптическая часть, которая удерживает окуляр на заданном расстоянии от объектива. В монокулярном приборе это один окулярный канал; в бинокулярном насадка разделяет свет на два канала; в тринокулярной системе добавляется отдельный путь для камеры. Геометрия тубуса определяет, попадёт ли промежуточное изображение в фокальную плоскость окуляра. Поэтому окуляр от внешне похожего микроскопа может давать расфокусированную картинку, обрезанное поле или неверное сопряжение. У цифрового микроскопа тубус камеры также нельзя оценивать только по внешнему диаметру: имеют значение посадка, рабочая длина и положение сенсора. Перед покупкой измеряют внутренний диаметр посадочного отверстия, наружный диаметр вставляемой части аксессуара, длину цилиндра, наличие канавки под фиксирующий винт и расстояние до упора. Для сравнения двух вариантов проверяют не фотографию, а чертёж и обозначение насадки.

Револьверная головка и объективы микроскопа

Револьверное устройство

Револьверная головка удерживает несколько объективов и позволяет быстро менять увеличение поворотом узла. В учебных моделях встречается револьвер на 3 объектива. Фиксатор должен устанавливать каждый объектив в одно и то же положение относительно оптической оси; при неполной фиксации изображение будет смещаться, а резкость — теряться. Свободное гнездо револьвера не означает универсальную совместимость: объектив должен иметь подходящую резьбу или иной тип крепления, правильное направление резьбы, достаточный зазор до препарата и согласованную оптическую длину. Внешне одинаковые резьбовые объективы могут отличаться рабочим расстоянием, числовой апертурой и требованием к длине тубуса. Перед заменой сверяют маркировку на объективе, диаметр и шаг резьбы, глубину посадки, положение пружинной оправы и расстояние до предметного столика. Силой вкручивать аксессуар нельзя: повреждение резьбы выводит из строя и объектив, и револьвер.

Объектив микроскопа: что он даёт

Объектив — главный узел, определяющий разрешение, рабочее расстояние и основную долю увеличения. Типичный учебный набор может включать 4×, 10× и 40× объективы; 40× с подпружиненной оправой лучше защищён от контакта с покровным стеклом при ошибочном подъёме столика. При росте номинального увеличения, например с 400× до 600×, нельзя автоматически ожидать пропорционального роста детализации: предел задают оптика, апертура и качество освещения. Увеличение системы вычисляют умножением увеличения объектива на увеличение окуляра. Объектив 4× с окуляром 10× даёт 40×, 40× и 10× — 400×. Увеличение 40× объектива обычно уменьшает рабочее расстояние и требует более точной установки препарата. Для инфузории и других простейших важны прозрачный препарат, проходящий свет, конденсор и аккуратная фокусировка; наличие большой кратности само по себе не заменяет правильной подготовки образца.

Столик с зажимами, конденсор и диафрагма

Предметный столик

Предметный столик поддерживает стекло или другой препарат и задаёт его положение относительно объектива. Простые школьные модели используют две клеммы или пружинные зажимы: они удерживают стекло, но перемещать объект приходится вручную. Столик размером 90×90 мм со шкалой облегчает повторный поиск участка препарата. Координатный механизм перемещает образец по двум направлениям; пример диапазона 60×30 мм означает, что рабочую область можно последовательно просматривать без снятия стекла. Зажим должен удерживать препарат без перекоса и не закрывать наблюдаемую зону. Для пайки и ремонта электроники обычный биологический столик часто неудобен: плата может не помещаться, а рабочее расстояние объективов окажется недостаточным. Стереомикроскоп с переключаемыми кратностями объективного блока 2×/4× или 1×/3× (суммарное увеличение с окулярами 10× составляет примерно 10–40×) даёт объёмное изображение и большее рабочее расстояние, тогда как биологический прибор рассчитан главным образом на тонкие прозрачные препараты.

Конденсор и апертурная диафрагма

Конденсор расположен под предметным столиком и собирает свет осветителя, направляя его на препарат. Он повышает равномерность освещения и помогает использовать возможности объектива. Апертурная диафрагма внутри конденсора или рядом с ним изменяет угол светового пучка. В конкретных конструкциях это может быть поворотный диск на 6 или 8 отверстий либо ирисовая диафрагма. Меньшее отверстие снижает яркость и повышает видимый контраст, но чрезмерное закрытие уменьшает разрешение и делает края деталей менее естественными. Большое отверстие повышает разрешение при правильной настройке, однако усиливает блики и снижает контраст малопрозрачных объектов. Настройку выполняют после фокусировки: сначала выставляют яркость, затем постепенно изменяют диафрагму до различимого контура и равномерного фона. Для готовых микропрепаратов важно также совместить ось конденсора с центром поля, иначе одна сторона изображения будет заметно темнее.

Осветитель микроскопа: верхняя и нижняя подсветка

Проходящий и отражённый свет

Нижний осветитель направляет свет через прозрачный препарат и используется для клеток, тканей, простейших и готовых микропрепаратов. Верхний осветитель освещает поверхность непрозрачного объекта сверху; он полезен для монет, минералов, деталей и пайки. Две подсветки расширяют сценарии работы, но не превращают биологический микроскоп в универсальный прибор для любого объекта. Светодиодная система обычно компактнее и стабильнее зеркала, позволяет регулировать яркость и не зависит от внешнего освещения помещения, но требует питания от батареек или адаптера. Зеркало зависит от положения, внешнего освещения и угла отражения: оно может смещаться, давать неравномерное поле или блик. У LED также возможны проблемы — мерцание при несовместимом драйвере или низком качестве питания, чрезмерно холодный оттенок и засветка по краям. При выборе проверяют наличие отдельной регулировки яркости, тип питания и возможность устойчиво закрепить прибор на рабочем месте.

Питание и цвет свечения

Осветители могут получать питание от батареек или сетевого адаптера. Для конкретной конструкции встречается вариант с тремя щелочными батарейками AA, а также USB-кабель с выходом 5 В, 1 А и разъёмом Jack 5,5 мм; нужен USB-адаптер, рассчитанный на такие параметры. Совместимость определяют по напряжению, току, полярности и размеру разъёма, а не по тому, что штекер входит в гнездо. Цвет света влияет на восприятие: тёплый свет визуально смягчает оттенки, холодный делает белые и голубые области более выраженными. Для окрашенных препаратов важно, чтобы цвет не менялся при регулировке яркости. При замене лампы проверяют тип источника, мощность, напряжение, цоколь, длину и диаметр колбы, способ фиксации и положение светящейся области относительно оптической оси. Одинаковый внешний вид ламп не гарантирует ни электрическую, ни оптическую совместимость.

Макро- и микровинт: как наводится резкость

Грубая и тонкая фокусировка

Макровинт, или механизм грубой фокусировки, перемещает тубус либо предметный столик на заметное расстояние и быстро находит плоскость резкости. Микровинт выполняет малое перемещение и позволяет точно настроить резкость на тонких структурах. В ряде учебных моделей предусмотрена только грубая фокусировка: столик перемещается зубчато-реечным механизмом, но микрометрической регулировки нет. Для начальных наблюдений этого достаточно, однако при больших увеличениях настройка менее точна, а мелкие детали труднее удерживать в резкости. Если микровинта нет, нельзя компенсировать конструктивное ограничение установкой более мощного окуляра. При работе начинают с объектива 4× или другого малого увеличения, опускают столик, наводят резкость макровинтом и только затем переходят к 10× или 40×. При 40× контролируют зазор между объективом и стеклом, особенно если объектив не подпружиненный.

Фокусировка при наблюдении и съёмке

Резкость должна быть стабильной при лёгком касании корпуса и повороте револьвера. Люфт шестерни вызывает скачки изображения, а слишком тугой ход затрудняет плавную настройку. У монокулярной системы достаточно одного фокусировочного узла; в бинокулярной дополнительно используют межзрачковое расстояние и диоптрийную коррекцию на одном из окулярных тубусов. При цифровой съёмке резкость на экране может отличаться от резкости в окуляре из-за положения сенсора, оптического адаптера и программного масштабирования. Видеоокуляр с разрешением 2,0 Мп способен передавать картинку без отдельного программного обеспечения, но качество файла зависит от освещения, фокусировки и размера поля. Цифровое увеличение после съёмки лишь растягивает пиксели и не возвращает детали, которые не сформировал объектив. Для пайки полезнее большое рабочее расстояние и устойчивость штатива, чем максимальная кратность.

Типичные проблемы и совместимость аксессуаров

Почему внешний вид вводит в заблуждение

Лампа, наглазник, объектив, зеркало или столик могут выглядеть одинаково на разных микроскопах, но не подходить друг к другу. Для лампы сравнивают напряжение, ток, мощность, тип цоколя, диаметр и длину колбы, положение светящегося элемента и способ фиксации. Для наглазника измеряют диаметр окуляра, ширину посадочной канавки, глубину посадки, внутренний диаметр и форму уплотнения; резиновый наглазник не равен силиконовому по мягкости и посадке. Для объектива проверяют резьбу или байонет, диаметр, шаг, длину посадки, рабочее расстояние и оптическую длину тубуса. Для столика и зеркала важны отверстия, межосевые расстояния, диаметр держателя и высота установки. Ошибка даже в одном параметре приводит к люфту, невозможности сфокусироваться или перекрытию светового пучка.

Размеры и комплектация

Заявленные габариты не всегда позволяют подобрать аксессуар — сверяйте несколько размеров по чертежу. Перед заказом сверяют несколько величин по чертежу: общую высоту, ширину основания, диаметр посадки, длину тубуса, диапазон перемещения и расстояние от столика до объектива. Если чертежа нет, безопаснее сначала снять размеры с собственного прибора и сверить их с документацией на аксессуар; заказ аксессуара без замеров часто заканчивается несовместимостью. Оценивают и комплектацию: штатив, окуляр, объективы, зажимы, конденсор, источник питания и инструменты не всегда поставляются вместе. Кейс также может отсутствовать; для хранения потребуется отдельный контейнер с защитой от пыли и ударов. Комплектные инструменты у недорогих приборов могут быть простыми и неудобными для точной работы. Для ребёнка это означает, что набор для первых опытов не обязательно содержит полноценные предметные стёкла, пинцет, микропрепараты и надёжную систему хранения.

Детская модель и полноценный учебный прибор

Игрушечный или очень маленький микроскоп подходит для знакомства с принципом увеличения и простых наблюдений, но ограничивает детализацию, устойчивость и рабочее поле. У него может быть короткий диапазон фокусировки, слабая подсветка, маленький столик и неудобная фиксация стекла. Полноценный учебный прибор должен позволять установить препарат без перекоса, плавно менять объективы, регулировать освещение и повторно находить нужный участок. Для микроскопического строения тканей на готовых препаратах особенно важны проходящий свет, конденсор, диафрагма и объективы 10×/40×, а не только максимальное число на упаковке. Для домашних наблюдений ребёнка достаточно более простой схемы, если заранее принять ограничения по полю и деталям. Для пайки нужен другой класс конструкции: стереонаблюдение, свободное рабочее расстояние, верхний свет и устойчивый штатив. Сценарий использования должен определять тип микроскопа раньше, чем выбор увеличения.

Практический чек-лист выбора микроскопа

• Определите задачу: готовые биологические препараты, простейшие, поверхностные объекты, пайка или ремонт электроники.
• Проверьте тип прибора: монокулярный, бинокулярный, тринокулярный или USB-микроскоп.
• Рассчитайте полезное увеличение умножением кратности объектива на кратность окуляра; не принимайте 1200× или 1600× за гарантию детализации.
• Уточните набор объективов: например, 4×, 10× и 40×; проверьте, подпружинен ли объектив 40×.
• Для окуляра сравните посадочный диаметр 23,2 мм, длину цилиндра, стопорную канавку и фокальную высоту.
• Для объективов измерьте резьбу, шаг, диаметр, длину посадки и рабочее расстояние; одинаковая фотография не подтверждает совместимость.
• Проверьте столик: размер 90×90 мм, наличие зажимов, шкалы и диапазон перемещения 60×30 мм.
• Уточните, есть ли конденсор и какой тип диафрагмы установлен: диск на 6 или 8 отверстий либо другая конструкция.
• Разделите подсветку на верхнюю и нижнюю; проверьте LED или зеркало, регулировку яркости, цвет света и риск мерцания.
• Сверьте питание: 3 батарейки AA или USB 5 В, 1 А с разъёмом Jack 5,5 мм; проверьте полярность и адаптер.
• Установите наличие макро- и микровинта; если есть только грубая фокусировка, учитывайте ограничение на больших увеличениях.
• Проверьте комплектацию, инструменты, предметные стёкла, видеоокуляр, держатель смартфона и кейс.
• Сопоставьте реальные габариты по нескольким размерам и не заказывайте аксессуар без точных замеров.

Частые вопросы

Как выглядит изображение в микроскопе?

В окуляре вы видите увеличенное поле с объектом, а не фотографию всего препарата. При переходе с 4× на 10× и 40× поле зрения уменьшается, зато отдельные детали становятся крупнее. Контраст зависит от конденсора, диафрагмы и освещения. Камера может показывать другое кадрирование и цвет из-за положения сенсора.

Что такое тубус микроскопа?

Тубус удерживает окуляр на рассчитанном расстоянии от объектива и сохраняет оптическую ось. В монокулярной модели он один, в бинокулярной — два окулярных канала, в тринокулярной есть канал камеры. Для аксессуара важны не только внешний диаметр, но и длина посадки, упор и стопорная канавка.

Какой окуляр подходит к микроскопу?

Для тубуса с посадочным диаметром 23,2 мм подходят окуляры с соответствующей вставной частью, например WF 5X, если совпадают длина посадки и фокальная высота. Окуляр 10× или 15× увеличит масштаб, но не обязательно детализацию. Наглазник выбирают отдельно по диаметру корпуса и форме канавки.

Есть ли у микроскопа грубая и тонкая фокусировка?

У некоторых учебных моделей предусмотрен только макровинт: предметный столик перемещается зубчато-реечным механизмом. Тонкий микровинт отсутствует, поэтому микрометрической точности нет. При больших увеличениях это заметно сильнее. Начинайте с объектива 4×, затем переходите к 10× и 40×, контролируя расстояние до препарата.

Зачем нужны верхняя и нижняя подсветки?

Нижняя подсветка работает через прозрачный препарат и подходит для клеток, тканей и простейших. Верхняя освещает поверхность непрозрачного объекта и удобнее для пайки, деталей и минералов. LED обычно проще регулировать, чем зеркало, но проверяйте цвет света, равномерность и отсутствие мерцания при выбранном питании.

Входит ли видеоокуляр и требуется ли программа?

Видеоокуляр не является обязательной частью каждого микроскопа. Вариант с камерой может иметь разрешение 2,0 Мп и передавать изображение без отдельного программного обеспечения, если подключение поддерживается компьютером. У монокулярной модели без цифрового канала для съёмки потребуется отдельная камера и совместимый адаптер.

Почему одинаковые микроскопы имеют разные артикулы?

Одинаковые фотографии не доказывают, что приборы полностью идентичны: различаться могут продавец, комплектация, тип окуляра, наличие видеоокуляра, кейса, адаптера или инструментов. Сравнивайте обозначение модели, объективы, насадку, подсветку, питание, размеры и список комплектующих, а не только изображение корпуса.
