Диаметр резьбы объектива: как определить и таблица размеров фильтров

Чтобы узнать диаметр резьбы объектива, найдите маркировку рядом с символом ⌀ — она нанесена на переднюю оправу, на внутреннюю сторону крышки или указана в характеристиках модели. Число в миллиметрах (52, 62, 77 и так далее) и есть посадочный размер светофильтра. Резьба у фотооптики метрическая, стандартный шаг — 0,75 мм.

Что такое диаметр резьбы объектива и зачем его знать

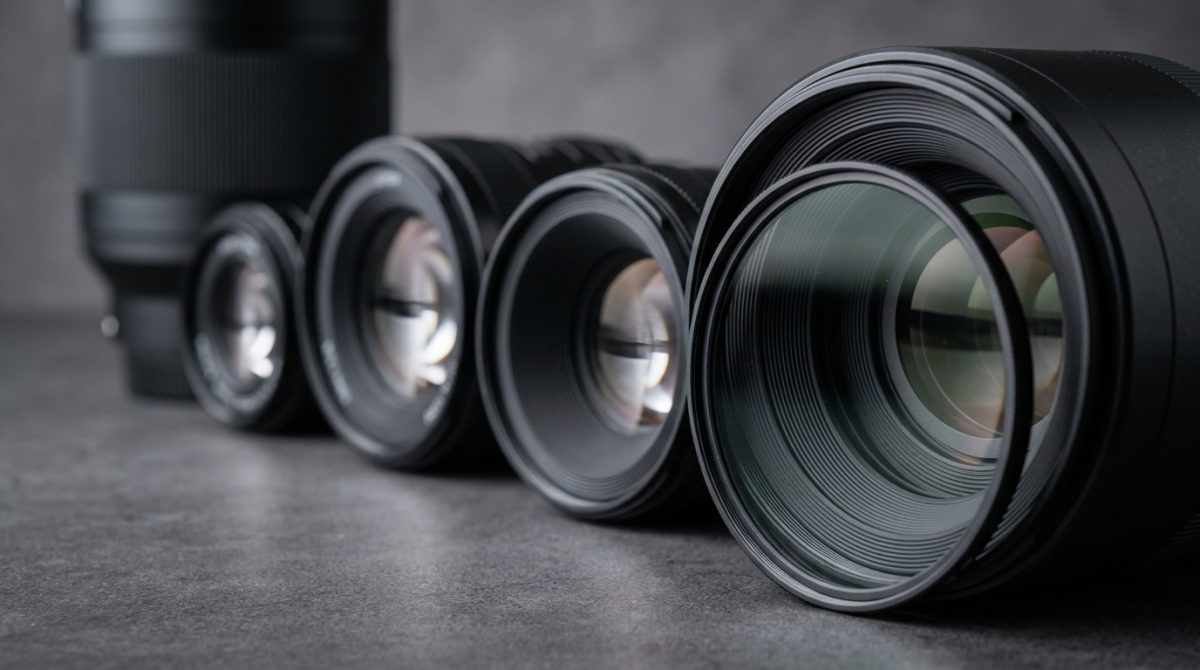

Передняя часть оправы почти любого современного объектива имеет внутреннюю резьбу. В неё вкручиваются светофильтры, бленды, макролинзы, переходные кольца и компендиумы. Диаметр этой резьбы — это её наружный размер, то есть диаметр ответной резьбы фильтра; указывается он в миллиметрах целым числом.

Знать этот размер нужно по одной практической причине: аксессуар с другим диаметром просто не встанет. Фильтр 58 мм не вкрутится в оправу 62 мм, а фильтр 62 мм в оправу 58 мм просто не сядет — компромиссов здесь нет, шаг между соседними стандартными размерами составляет 3–5 мм. Именно поэтому подбор светофильтров для объектива всегда начинается с определения диаметра, а не с выбора типа фильтра или производителя.

Второй важный момент: диаметр резьбы не связан напрямую ни с фокусным расстоянием, ни с байонетом, ни с классом камеры. Два объектива с одинаковым фокусным могут иметь разную резьбу, а один и тот же размер, например 77 мм, встречается и у широкоугольников, и у телевиков.

Как узнать диаметр резьбы объектива: пять способов

Способы перечислены от самого надёжного к резервным. В большинстве случаев хватает первого.

1. Маркировка на передней оправе. Обычно выгравирована по кругу передней части: ⌀62, или 62 mm, или ø62. Символ ⌀ (перечёркнутый круг) — международное обозначение диаметра, его ни с чем не спутать.
2. Внутренняя сторона крышки объектива. Производители штампуют размер на обратной стороне передней крышки — это самый быстрый способ, если объектив стоит на камере.
3. Характеристики модели. В спецификациях параметр называется «диаметр фильтра», «filter size» или «filter thread». Он есть в паспорте, на коробке и в описании товара.
4. Замер линейкой. Приложите линейку к передней оправе и измерьте расстояние между впадинами резьбы по внутренней стороне, через центр. Полученное число округлите до ближайшего стандартного: 51,8 мм — это 52 мм.
5. Примерка знакомого фильтра. Если под рукой есть фильтр с известным размером, попробуйте вкрутить его от руки. Не вкручивается — резьба меньше, болтается — больше.

Не путайте диаметр резьбы с диаметром байонета и с диаметром передней линзы. Байонет — это крепление к камере (например, RF, E, Z, F, EF), к фильтрам он отношения не имеет.

Таблица диаметров фильтров: какие размеры бывают

Стандартный ряд посадочных диаметров сформировался ещё в плёночную эпоху и с тех пор почти не менялся. Ниже — таблица диаметров фильтров с типичными сценариями, где каждый размер встречается чаще всего.

Реже встречаются 12, 32, 39, 40,5, 86, 95 и 105 мм — они характерны для специальной оптики: телескопов, зрительных труб, длиннофокусных телеобъективов и кинооптики.

Что делать, если фильтра нужного диаметра нет

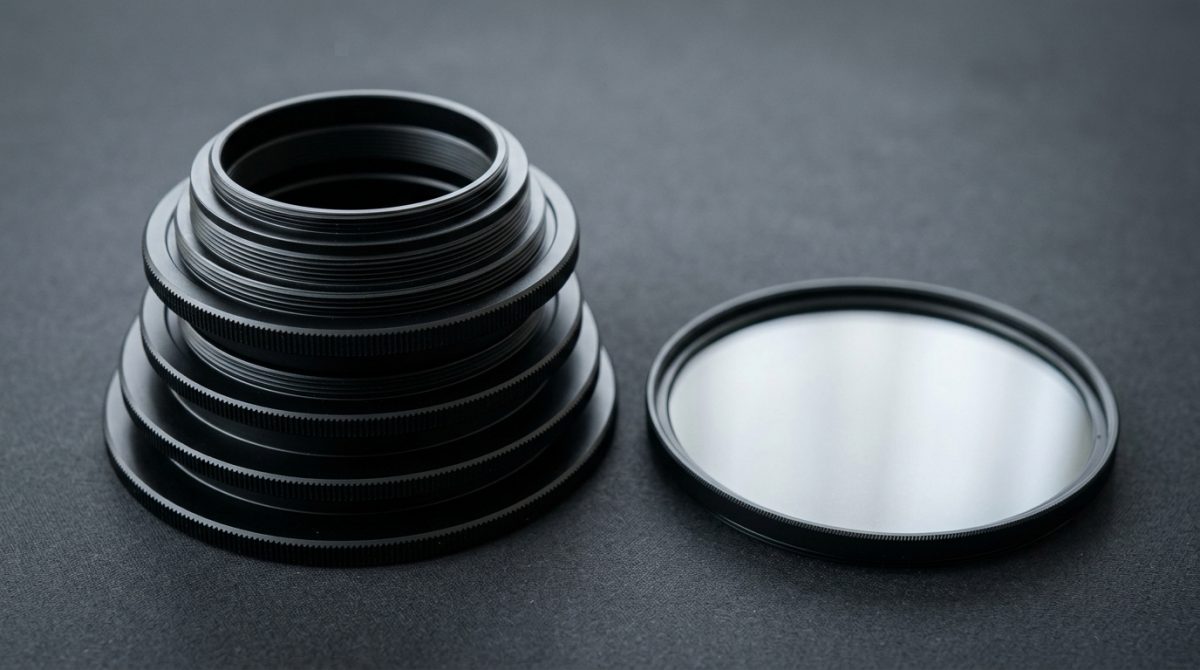

Ситуация типовая: у объектива редкая резьба 46 мм, а нужный фильтр выпускается в ходовых размерах. Решение — переходные кольца для фильтров. Это тонкие металлические кольца с резьбой разного диаметра с двух сторон.

• Step-up (повышающее). Ставится на объектив с меньшей резьбой, позволяет накрутить фильтр большего диаметра. Маркируется как 46–52, 52–77 и так далее: первое число — резьба объектива, второе — резьба фильтра. Безопасный вариант.
• Step-down (понижающее). Позволяет поставить фильтр меньшего диаметра на объектив с большей резьбой. Даёт риск виньетирования — тёмных углов кадра, особенно на широком угле. Использовать стоит только вынужденно.

Практичная стратегия для тех, у кого несколько объективов: выбрать «мастер-диаметр» по самому крупному из них (обычно 77 или 82 мм), взять фильтры этого размера и набор повышающих колец под остальную оптику. Так один комплект ND-фильтров обслуживает весь парк объективов, а не покупается заново под каждый.

Минус решения: штатная бленда и родная крышка на кольцо уже не встанут. Крышку придётся брать под диаметр фильтра — подходящие есть в разделе крышек для объективов.

Влияет ли диаметр на качество и виньетирование

Сам по себе диаметр на резкость не влияет — это чисто механический параметр. А вот толщина оправы фильтра влияет напрямую. На сверхширокоугольной оптике обычный фильтр в стандартной оправе может попасть в поле зрения и затемнить углы кадра. Для таких случаев выпускают тонкие оправы с пометкой Slim или Ultra Slim.

Правило простое: чем шире угол объектива, тем критичнее толщина оправы и тем нежелательнее ставить несколько фильтров стопкой. Поляризационный фильтр поверх защитного на 16 мм полного кадра почти гарантированно даст виньетирование, поэтому поляризационные CPL-фильтры для широкоугольников берут в тонкой оправе и используют без «бутерброда».

Второй нюанс — вращение передней линзы при фокусировке. Если оправа поворачивается, эффект поляризатора и положение градиентного фильтра будут сбиваться при каждой перефокусировке. Это относится к особенностям конструкции конкретного объектива, а не к диаметру резьбы.

Что ещё зависит от диаметра резьбы

Резьба на передней оправе — универсальный посадочный интерфейс, и фильтры далеко не единственное, что в неё вкручивается.

• Бленды. Резьбовые модели подбираются строго по диаметру. Бленды для объективов бывают также байонетными — они крепятся на собственный байонет оправы, и там действует другая маркировка.
• Макролинзы и насадки. Крепятся на резьбу, поэтому диаметр нужно знать до покупки.
• Компендиумы и мэттбоксы. Крепятся через переходное кольцо нужного размера.
• Держатели квадратных фильтров. Система «холдер + адаптерное кольцо» рассчитана на конкретный диаметр резьбы.
• Защитные фильтры. Защитные UV-фильтры ставятся постоянно и подбираются по тому же размеру.

Отдельная категория — объективы вообще без передней резьбы: сверхширокоугольники и «рыбьи глаза» с выпуклой линзой и несъёмной лепестковой блендой. У них фильтры ставятся либо в задний слот, либо через внешний холдер-систему, охватывающую корпус.

Какие ошибки чаще всего допускают при подборе по диаметру

Большинство неудачных покупок связано не с самим размером, а с тем, как его определяли. Типичные ситуации:

• Ориентируются на модель камеры, а не на объектив. Диаметр резьбы принадлежит объективу, поэтому «фильтр для такой-то камеры» — некорректная постановка задачи.
• Путают диаметр резьбы с внешним диаметром оправы. Внешний край всегда шире посадочного размера на несколько миллиметров, отсюда ошибки при замере.
• Берут понижающее кольцо там, где хватило бы повышающего. Результат — тёмные углы и обрезанное поле кадра.
• Забывают про толщину. Толстая оправа плюс переходное кольцо на широком угле складываются и дают виньетирование даже без стопки фильтров.
• Перетягивают резьбу. Фильтр закручивается от руки до лёгкого упора; при перетяжке алюминиевая оправа деформируется и снять её без специального ключа сложно.

Отдельно стоит помнить, что диаметр никак не связан с оптическими свойствами: эффектные светофильтры одного размера могут давать совершенно разный результат в кадре.

Как обращаться с резьбой, чтобы её не сорвать

Резьба на оправе — тонкая деталь из мягкого сплава, и повредить её проще, чем кажется. Правила простые, но соблюдают их не все.

• Ловите первый виток обратным ходом. Приложите фильтр к оправе, поверните против часовой стрелки до лёгкого щелчка — витки совпадут — и только после этого закручивайте.
• Не прикладывайте силу. Фильтр должен идти свободно; сопротивление с первых оборотов означает перекос. Открутите и начните заново, иначе резьба сминается.
• Затягивайте до лёгкого упора. Дальше фильтр не держится крепче, зато снять его потом получается только ключом.
• Следите за чистотой витков. Песчинка работает как абразив и оставляет задиры, после которых фильтр перестаёт садиться ровно.
• Не наращивайте стопку без нужды. Каждый лишний элемент — дополнительная резьба, лишний вес на оправе и лишний риск закисания.

Если фильтр всё-таки закис, усилие прикладывают только к оправе, но не к стеклу: при нажиме на стекло оно проворачивается в своём кольце, а сама оправа остаётся на месте. Помогают резиновая лента, тонкая резиновая перчатка для сцепления или специальный ключ-съёмник под конкретный диаметр. Латунные оправы закисают заметно реже алюминиевых — это стоит учитывать, если фильтр стоит на объективе постоянно.

Чек-лист перед покупкой фильтра

1. Определите диаметр резьбы по маркировке ⌀ на оправе или крышке.
2. Проверьте, совпадает ли он у всех объективов, с которыми планируете использовать фильтр.
3. Решите, берёте фильтры под каждый диаметр или один «мастер-размер» плюс повышающие кольца.
4. Для широкого угла выбирайте тонкую оправу (Slim).
5. Учтите, что после переходного кольца потребуется крышка под новый диаметр.
6. Если планируете стопку фильтров, проверьте виньетирование на самом широком фокусном перед съёмкой.

Если вы только подбираете оптику под камеру, сверить посадочные размеры разных моделей удобно в разделе объективов — диаметр фильтра указан в характеристиках каждой модели.

Частые вопросы

Где написан диаметр резьбы объектива?

На передней оправе рядом с символом ⌀, на внутренней стороне передней крышки и в характеристиках модели в графе «диаметр фильтра». Достаточно любого из трёх источников.

Что означает ⌀58 на объективе?

Что посадочный диаметр резьбы равен 58 мм и в неё вкручиваются фильтры, бленды и переходные кольца этого же размера. К фокусному расстоянию и байонету это число отношения не имеет.

Можно ли поставить фильтр другого диаметра?

Только через переходное кольцо. Повышающее (step-up) позволяет поставить фильтр большего размера и работает без последствий. Понижающее (step-down) ставит фильтр меньшего размера и может дать виньетирование.

Какой шаг резьбы у фотографических объективов?

Метрический, 0,75 мм для большинства ходовых диаметров. Именно поэтому фильтры разных производителей одного размера взаимозаменяемы.

Совпадает ли диаметр резьбы у объективов одной линейки?

Не обязательно. Даже внутри одной серии одного производителя размеры различаются: у светосильного фикса может быть 55 мм, у зума той же линейки — 77 мм. Проверять нужно каждый объектив отдельно.

Как измерить диаметр, если маркировка стёрлась?

Линейкой или штангенциркулем по внутреннему краю резьбы, затем округлить до ближайшего стандартного значения из таблицы выше. Погрешность в 0,5 мм нормальна — промежуточных размеров в стандартном ряду нет.
