Подробное описание
Монокулярный микроскоп Микромед С-11 (вар.2В LED) с 2Мр камерой в комплекте. Увеличение от 40х до 1280х. Предназначен для наблюдения в проходящем и отраженном свете. Объективы с ахроматической коррекцией. Револьверное устройство на 3 объектива. Два осветителя на светодиодах. Тонкая фокусировка. Механический двухкоординатный столик.
Области применения
Микроскоп используется для исследований по методу светлого поля. Встроенные осветители проходящего и отраженного света позволяют исследовать как прозрачные, так и непрозрачные образцы. На микроскопе можно изучать срезы тканей, мазки, жидкости, минералы, кристаллы, насекомых, растения и многое другое.
Микроскоп широко применяется для процесса обучения и проведения лабораторных работ по биологии, экологии, физике и химии в учебных кабинетах школ и лицеев. Также микроскоп используется для самостоятельных занятий по перечисленным дисциплинам.
Оптика
В комплект к микроскопу входят объективы с ахроматической коррекцией для «сухих» исследований. Увеличение объективов 4х, 10х и 40х. Объектив 40x имеет конструкцию оправы с подпружиненным оптическим блоком, что препятствует повреждению объектива и изучаемого образца.
Комплектные окуляры широкого поля WF 10х и WF 20х обеспечивают общее увеличение микроскопа от 40х до 800х. Широко распространенный посадочный диаметр 23.2 мм позволяет использовать с микроскопом окуляры и с другими увеличениями.
Объективы и окуляры изготовлены из оптических стекол и имеют просветляющее покрытие на всех оптических поверхностях, что обеспечивает высокий контраст и резкость при визуальных исследованиях и при съемке окулярной камерой.
Линза Барлоу
Линза Барлоу 2х, входящая в комплект микроскопа, применяется вместе с окуляром WF 16х.
Ее использование оправдано в случаях, когда увеличения микроскопа 800х недостаточно, с линзой увеличение может быть доведено до 1280х.
Линза Барлоу устанавливается в тубус вместо окуляра 10х или 20х, в линзу устанавливается окуляр 16х. Линзу можно сдвигать вдоль оптической оси окулярного тубуса, плавно изменяя тем самым увеличение. Максимальное увеличение 1280х достигается с объективом 40х при полностью выдвинутой линзе. На оправе линзы нанесена шкала для удобства установки необходимого положения линзы.
Применение линзы Барлоу уменьшает размер поля зрения микроскопа и яркость наблюдаемого изображения, что особенно проявляется с объективами большого увеличения.
Комфорт при исследованиях
Микроскоп оснащен монокулярной визуальной насадкой, допускающей вращение вокруг оптической оси на 360°, что позволяет установить ее в удобное для работы положение. Угол наклона окулярных тубусов насадки составляет 45°. Поворотная конструкция позволяет настраивать рациональное положение окулярного тубуса при манипуляциях с исследуемым образцом, что особенно полезно в учебном процессе при наблюдении несколькими учащимися одновременно.
Револьверное устройство микроскопа обеспечивает установку трех объективов. Смена объективов производится вращением револьверного устройства, как по часовой стрелке, так и против.
Объективы парфокальны, и при смене увеличений объект не теряется, требуется лишь подкорректировать фокусировку.
Двойное освещение
Контраст и резкость наблюдаемого изображения при работе с микроскопом во многом зависит от осветительной системы микроскопа, поэтому качество освещения является крайне важным.
Микроскоп имеет универсальную конструкцию и оснащен двумя осветителями – проходящего и отраженного света.
Осветитель проходящего света предназначен для изучения прозрачных препаратов. Включает в себя коллектор, светодиод белого спектра и конденсор. Упрощенная конденсорная конструкция осветителя удобна для начинающих: такой осветитель не нуждается ни в центрировке, ни в регулировке диафрагмы, но при этом он создает свет, позволяющий получать изображения с высоким контрастом.
Осветитель отраженного света на светодиоде белого спектра служит для изучения образцов плохо или совсем не пропускающих свет. Осветитель эффективен с объективами 4х и 10х.
Оба осветителя имеют плавную регулировку яркости и питаются от сетевого адаптера 5В/1А. Осветители микроскопа могут питаться от 3-х батарей или аккумуляторов формата АА
(приобретаются дополнительно). Также можно использовать внешнее устройство Power Bank
с выходным напряжением 5 В и разъемом USB.
Камера 2 Мр в комплекте

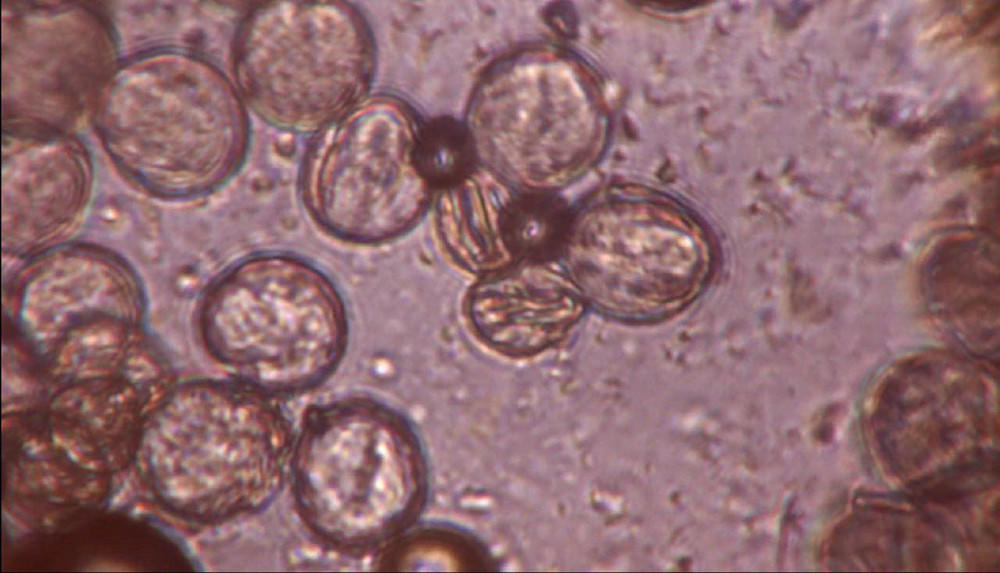

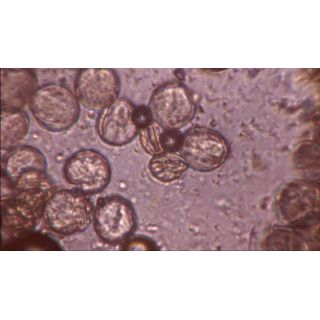

В комплект входит окулярная камера, специально разработанная для использования с микроскопами. Камера позволяет в режиме реального времени наблюдать изображение на внешнем мониторе и сохранять файлы, не отвлекаясь от исследований. Данные передаются на внешнее устройство через порт USB 2.0. При записи поддерживается разрешение Full HD - 1920×1080 с частотой 30 кадр/сек.
Камера устанавливается в окулярный тубус вместо оптического окуляра. Для любого пользователя ПК работа с камерой будет не сложнее работы с оптическим окуляром.
В комплекте микроскопа содержится оригинальное ПО StrangeView с драйвером. ПО позволяет выбирать формат и разрешение файлов, содержит инструменты для обработки изображений и видео, инструменты для измерения линейных и угловых величин. С помощью ПО можно редактировать и добавлять в файл данные исследований, формировать отчеты.
Небюджетная механика
Микроскоп оснащен двухкоординатным механическим предметным столиком с накладным препаратодержателем. Перемещение по направлениям X и Y обеспечивается зубчато – реечными передачами. За счет демпфирования реек, механизм не имеет люфтов. Перемещение по обеим координатам осуществляется рукоятками, расположенными на одной оси. Столик имеет размер 105х95 мм, его механизм обеспечивает перемещение препарата 50 х 18 мм. Для точного позиционирования препарата по координатам имеются шкалы и нониусы.
Фокусировочный механизм зубчато - реечной конструкции размещен в штативе микроскопа. Механизм управляется рукоятками грубой и тонкой фокусировки, расположенными на общей оси. Фокусировка осуществляется перемещением по высоте предметного столика в диапазоне 11 мм.
Для предотвращения соприкосновения объектива с препаратом в механизме предусмотрен ограничительный винт с фиксирующей его контргайкой.
Основание и штатив микроскопа полностью изготовлены из алюминиевого сплава, детали механизмов из стали и латуни. Подобные материалы в сочетании с точным изготовлением и прецизионной регулировкой гарантируют стабильность и точность настроек микроскопа, устойчивость конструкции к ударам и вибрациям и длительный срок работы.
ОСОБЕННОСТИ:
-
Диапазон увеличений микроскопа от 40х до 1280х.
-
Объективы с ахроматической коррекцией.
-
Все оптические детали из стекла с просветлением.
-
Камера 2Мр и ПО в комплекте.
-
Линза Барлоу в комплекте.
-
Два осветителя. Проходящий и отраженный свет позволяет исследовать как прозрачные, так и непрозрачные образцы.
-
Простой конденсорный осветитель не требует настройки и удобен для начинающих.
-
Двойное питание осветителей микроскопа – как от электросети, так и от батарей.
-
Полностью металлическое исполнение всей механики и штатива.
