Видеоокуляр ToupCam U3ISPM18000KPA USB3.0

Для чего предназначен видеоокуляр

Видеоокуляр, или окулярная камера используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

Видеоокуляр осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. ToupCam U3ISPM18000KPA позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и параллельно с исследованиями сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа, как монокулярными, так и бинокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.

ToupTek Photonics

Видеоокуляр разработан и произведен компанией ToupTek Photonics – мировым лидером в производстве цифровых камер для многих областей науки и техники, таких как микроскопия, астрономия, медицинские исследования, промышленный контроль и других. Благодаря эталонному качеству и надежности продукция ToupTek признана во всем мире.

Для эталонного качества изображения

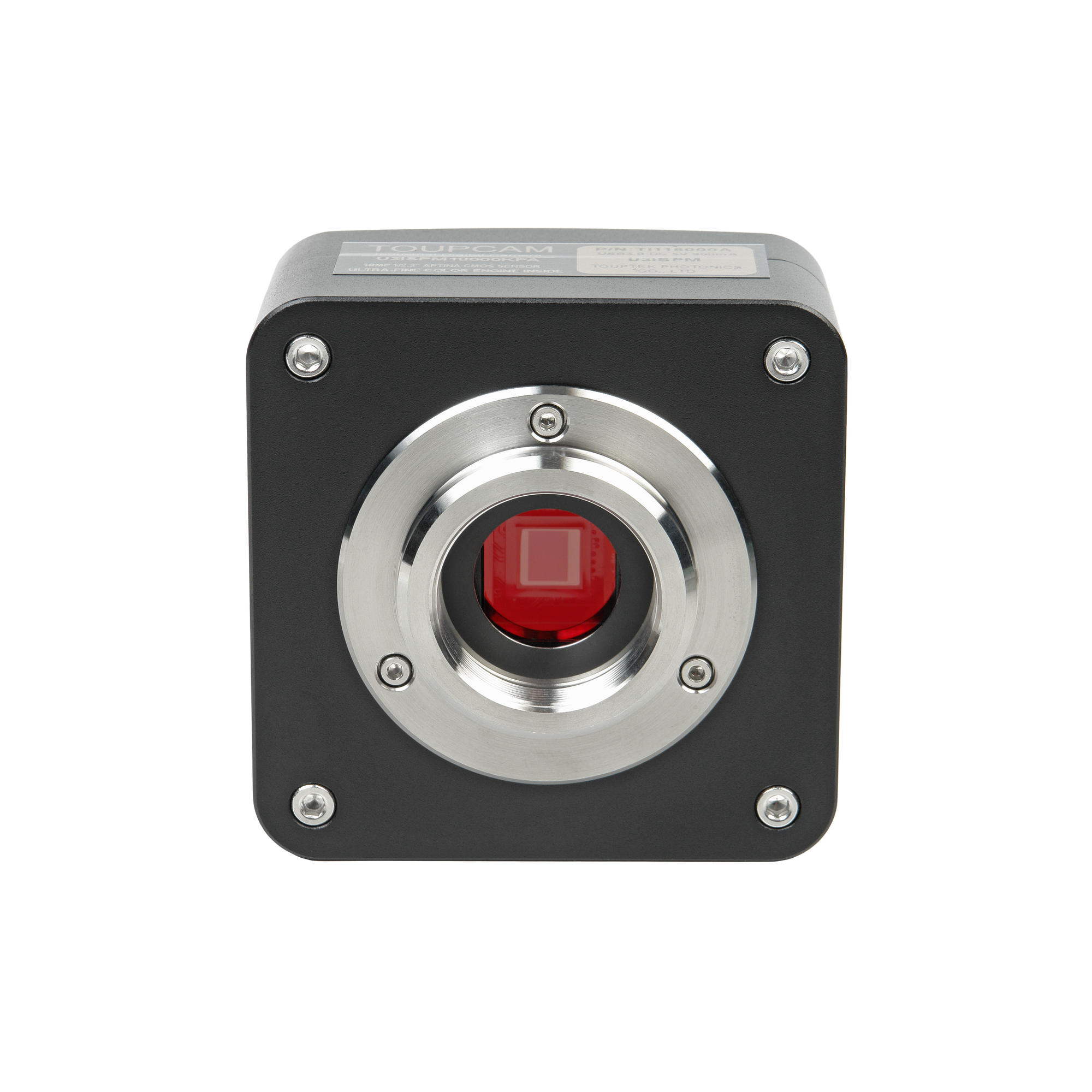

Видеоокуляр ToupCam U3ISPM18000KPA построен на цветном CMOS сенсоре Aptina 18Мр формата 1/2.3" с физическими размерами 6.14x4.61 мм. Устройство поддерживает запись фото и видеофайлов с максимальным разрешением 4912х3684. Благодаря ИК-фильтру, обрезающему излучение с длинами волн более 700 нанометров, обеспечиваются минимальные искажения цвета.

В схему обработки данных добавлен специализированный буфер для достижения максимальной скорости работы с портом USB 3.0. Фирменные алгоритмы обработки изображения позволяют оптимизировать цветовое пространство, корректировать «горячие пиксели», осуществлять автоматическую кросс-канальную и цветовую коррекцию, коррекцию гаммы и многое другое. В результате фото и видеофайлы, записанные с помощью окулярной камеры ToupCam U3ISPM18000KPA, редко нуждаются в серьезной постобработке.

Бинаризация

В видеоокуляре ToupCam U3ISPM18000KPA используется технология бинаризации или биннинг. Посредством этой технологии осуществляется объединение соседних пикселей в группы 2х2 и 4х4 пикселя. В результате пропорционально уменьшается разрешение сенсора, но достигается увеличение площади пикселя. Благодаря этому увеличивается чувствительность и динамический диапазон. При работе с малыми увеличениями, когда изображение объекта, создаваемого объективом, имеет значительную яркость, бинаризация не применяется и сенсор будет иметь большое количество активных пикселей малого размера. При работе же с большими увеличениями, когда яркость изображения мала, на первом месте находится не разрешение, а чувствительность. В этом случае пиксели увеличенной площади позволяют получить высокую чувствительность и меньший уровень шума. Как следствие, будет записано изображение более высокого качества.

Цифра плюс оптика

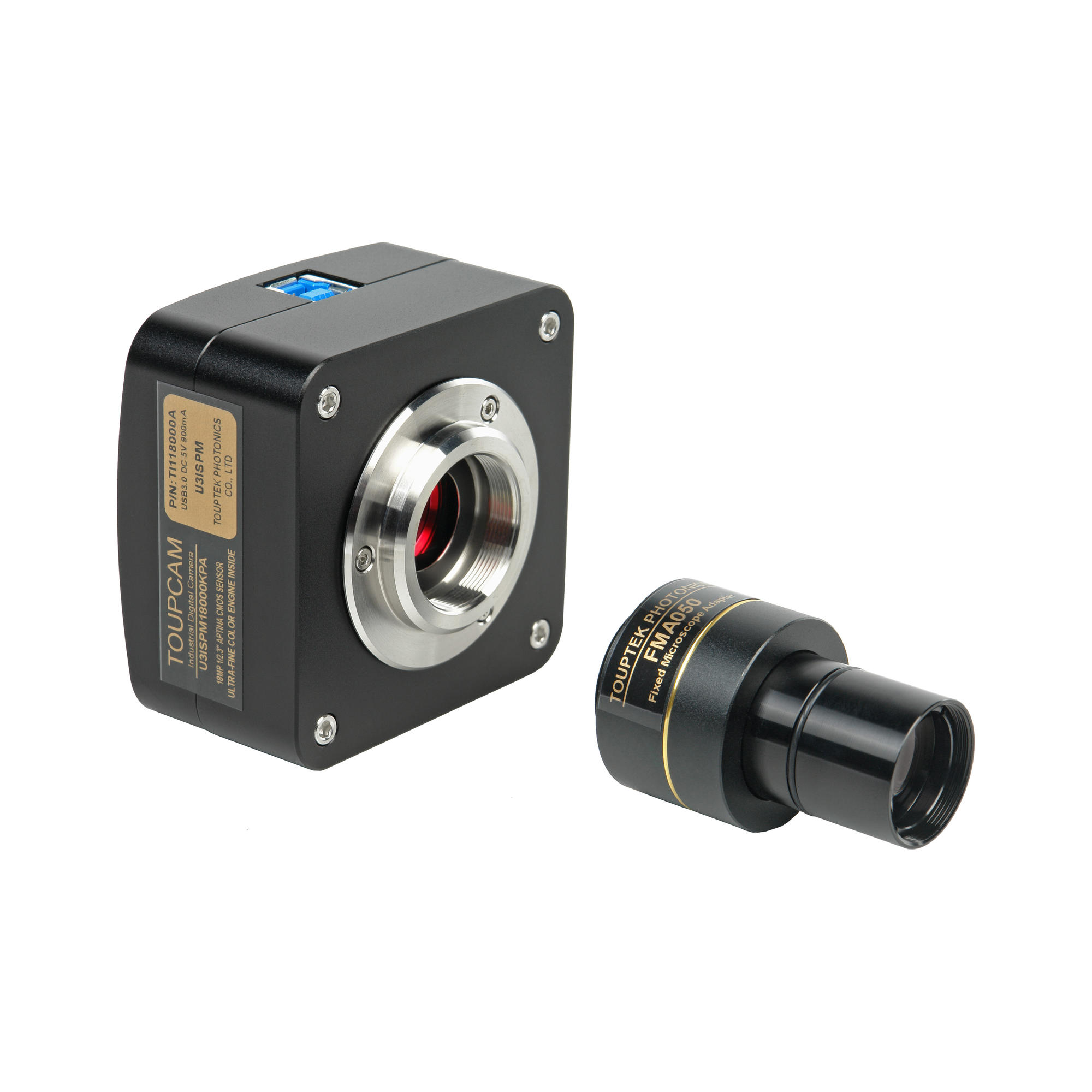

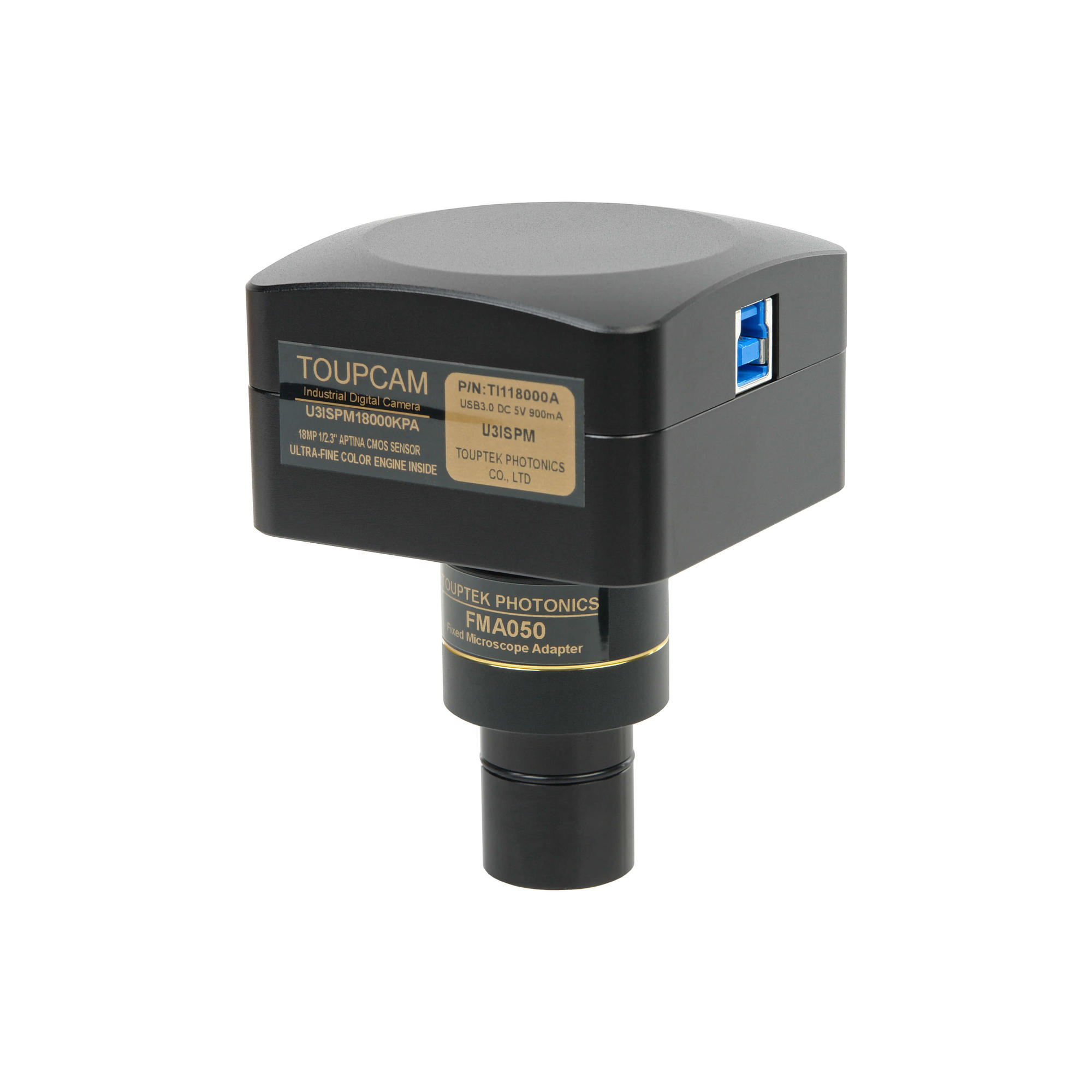

ToupCam U3ISPM18000KPA устанавливается на микроскоп с помощью специального оптического адаптера. Его оптика обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Это способствует эффективному использованию всей площади изображения и за счет максимально полного использования разрешения позволяет избежать потерь информативности исследований. Также использование оптики позволяет получать большее цифровое увеличение при программном масштабировании. Видеоокуляр комплектуется оптическим адаптером FMA050 с увеличением 0.5х, подобранным для сенсора формата Aptina IR1820.

Проще не бывает

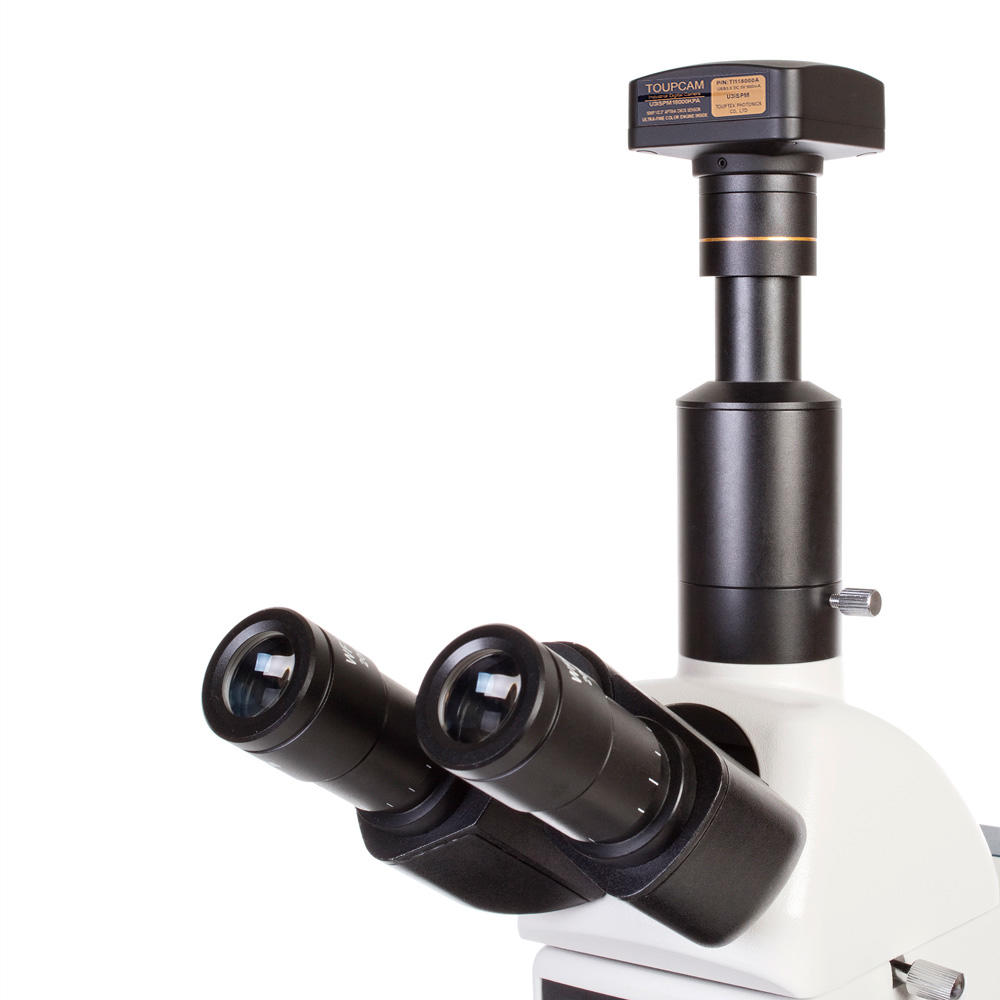

Для того, чтобы начать работу с видеоокуляром, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствия фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации.

Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.

Подойдет к любому микроскопу

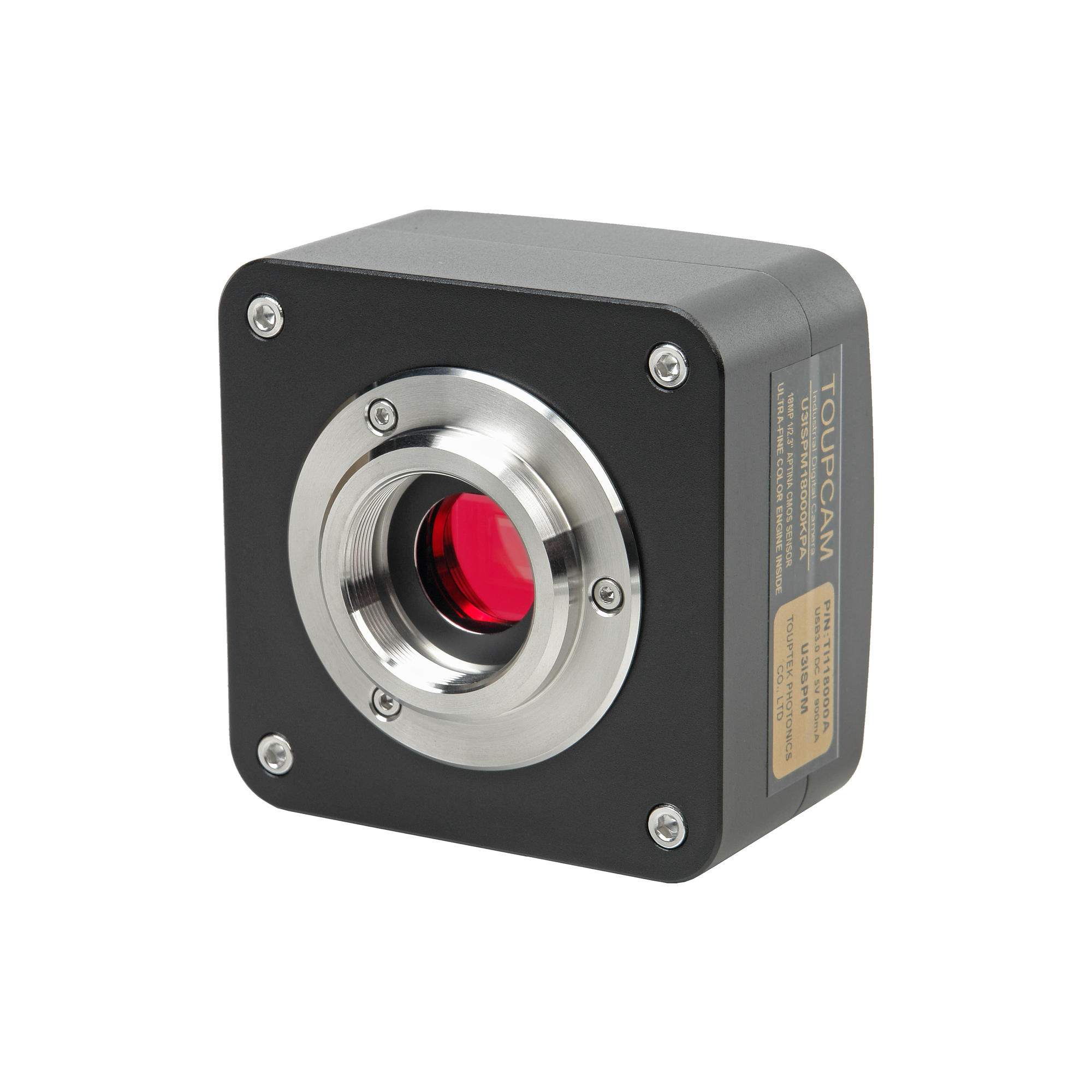

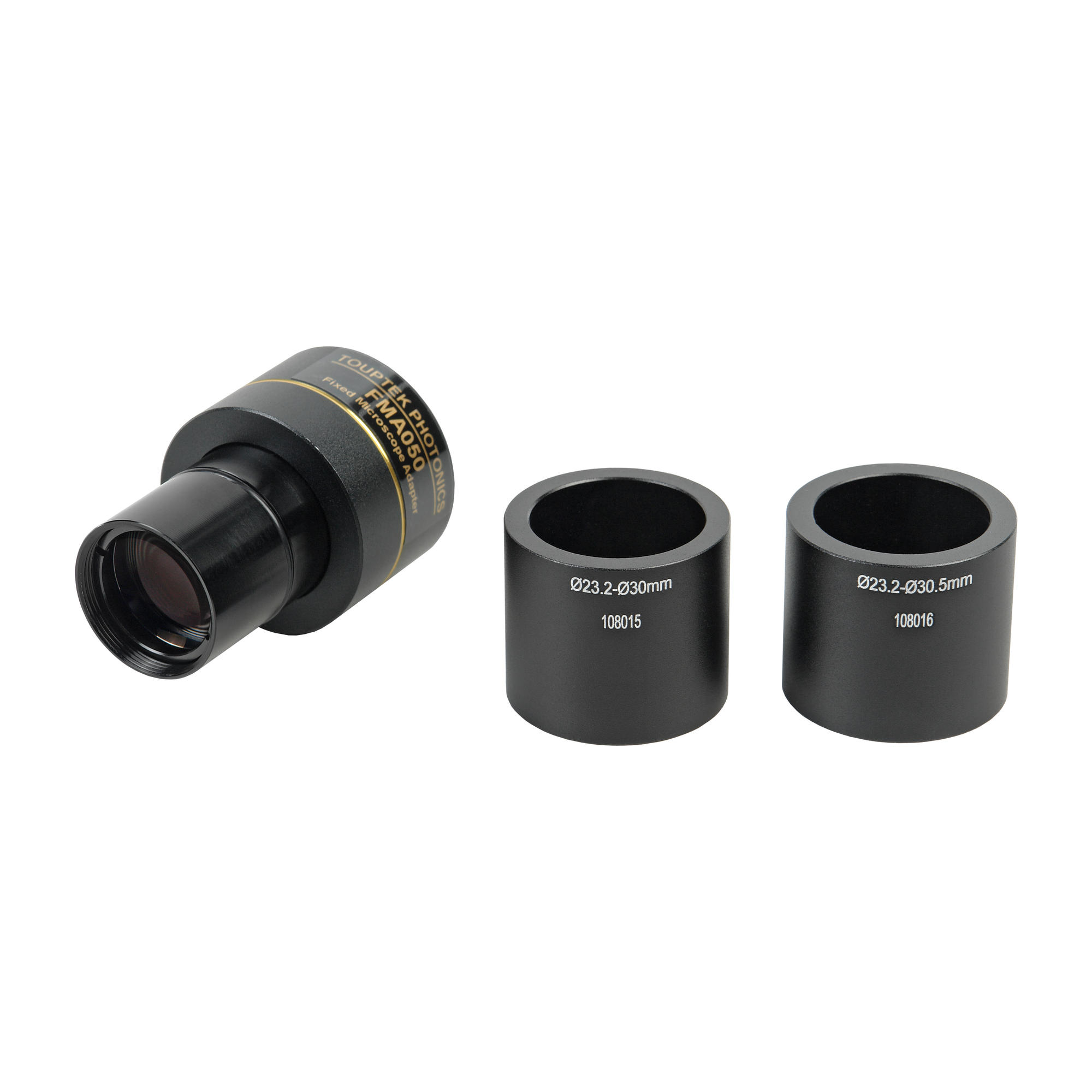

В видеоокуляре ToupCam U3ISPM18000KPA используется передовая и распространенная система крепления стандарта C-mount. Это позволяет при необходимости использовать с видеоокуляром оптические адаптеры разных увеличений, необходимые для точной подгонки размеров поля при работе с различными объективами. В комплект к видеоокуляру входят переходники 23.2/30.0 и 23.2/30.5, благодаря чему не возникнет никаких трудностей при установке видеоокуляра на микроскопы с окулярными тубусами различных диаметров.

Программное обеспечение

В комплект к видеоокуляру входит оригинальное ПО ToupView, поддерживаемое большинством операционных систем. ПО обеспечивает просмотр, запись и редактирование файлов, управление режимами съемки и параметрами экспонирования, проведение угловых и линейных измерений. ПО содержит инструменты для калибровки камеры, управления балансом белого, систематизации хранения файлов, формирования отчетов и многие другие.

Полезным дополнением к видеоокуляру ToupCam U3ISPM18000KPA станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.

ОСОБЕННОСТИ:

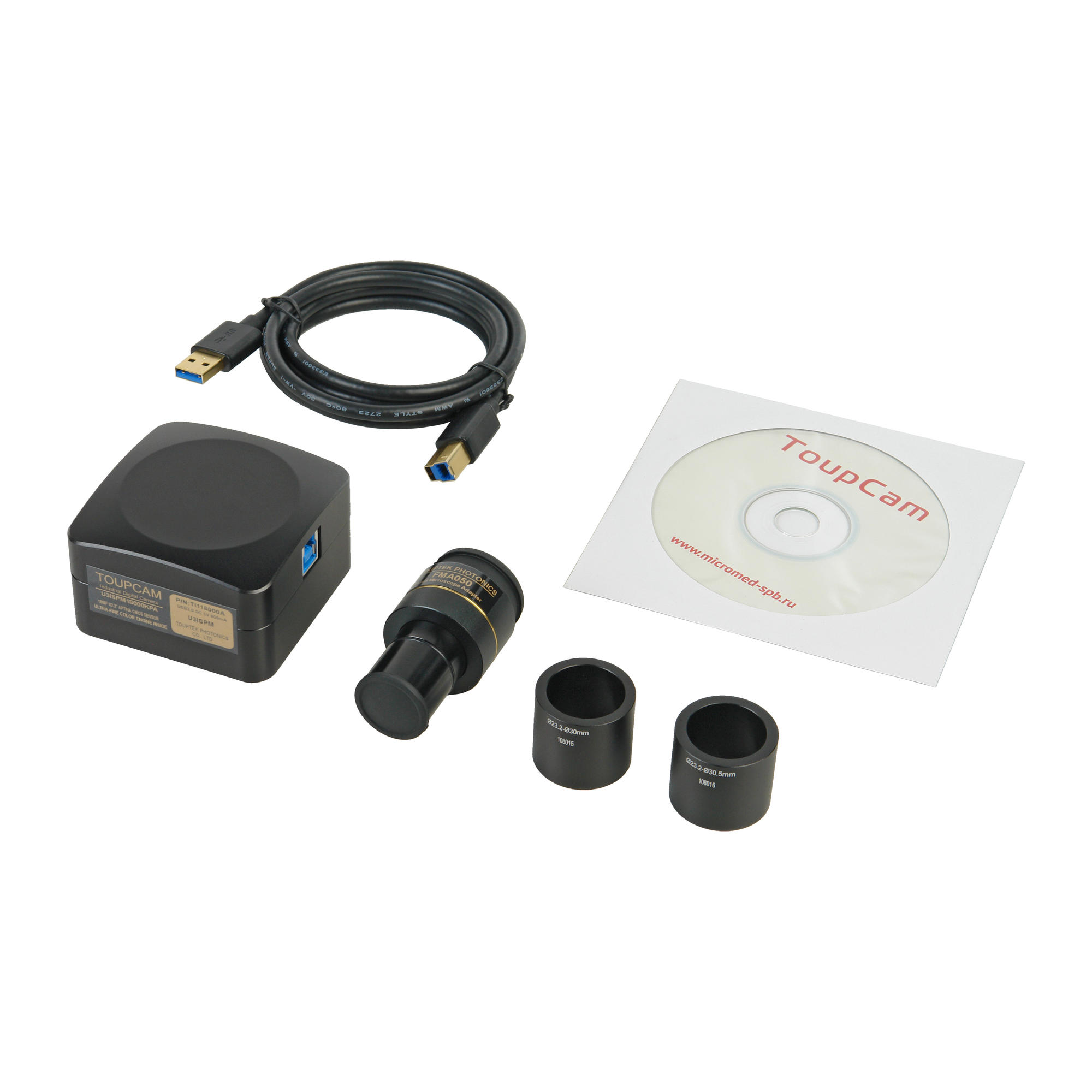

Комплектация:

• Видеоокуляр ToupCam U3ISPM18000KPA
• Адаптер FMA050 C-mount/23.2 мм
• Адаптер 23.2 мм / 30.0 мм
• Адаптер 23.2 мм / 30.5 мм
• Кабель питания
• Диск с ПО
• Инструкция по эксплуатации
• Гарантийный талон
