Крепления на световой стойке: шпилька 5/8, резьбы 1/4 и 3/8

На световой стойке живут три размера: гладкая шпилька-спигот 5/8 дюйма (16 мм) сверху, дюймовые резьбы 1/4 и 3/8 на головах, площадках и концах перекладин. Приборы с гнездом Junior 28 мм на эту шпильку напрямую не встают: между ними и стойкой нужен монтажный адаптер, и подобрать его можно по диаметру отверстия в лире. Софтбокс с байонетом на стойку не ставится вообще — он крепится байонетом к самому прибору.

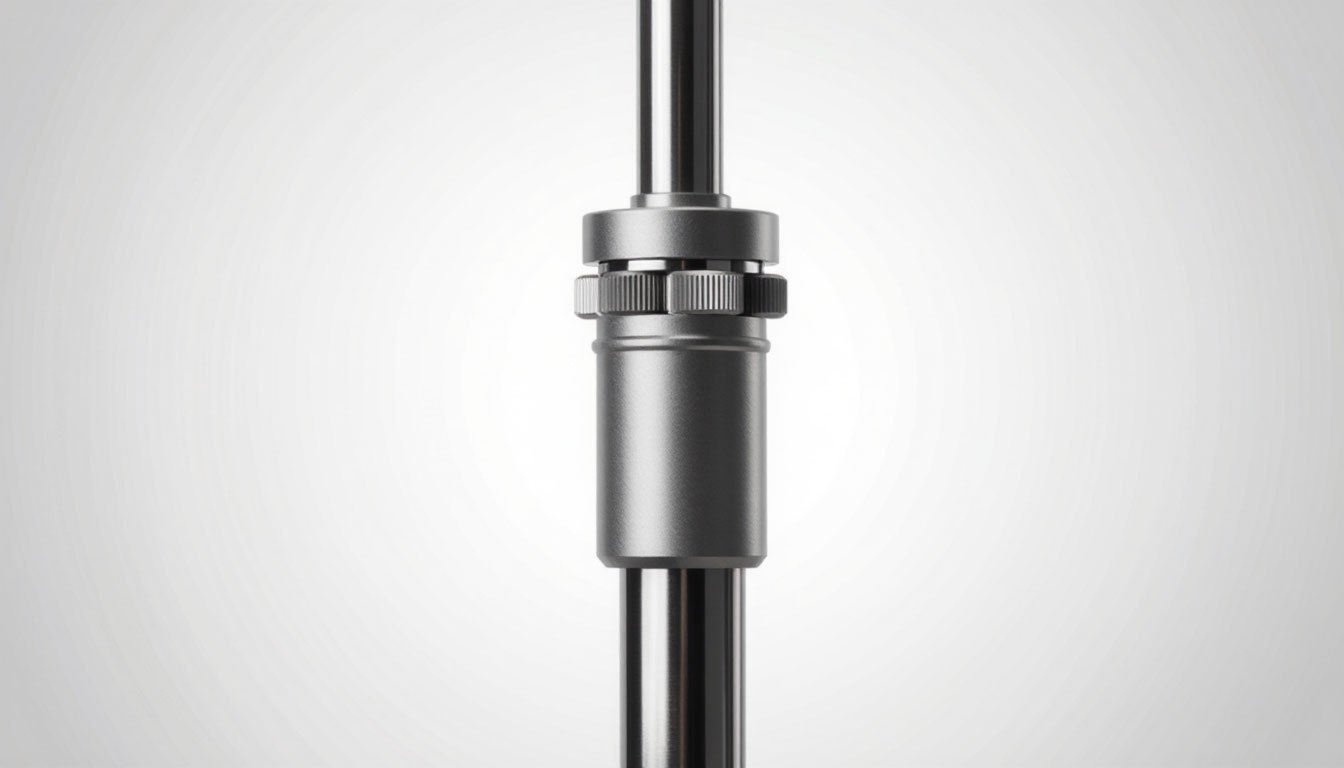

Три стандарта крепежа: 5/8 дюйма, 1/4 и 3/8

Световая стойка сделана не «под Godox» и не «под Falcon Eyes», а под три посадочных размера, и все они дюймовые. Сверху почти любой студийной стойки стоит гладкий палец диаметром 16 мм — его называют шпилькой, спиготом или baby pin. На него садится гнездо прибора, лиры, держателя зонта или зажима. Два других размера — резьбы: 1/4 дюйма на маленьких площадках и мини-головах и 3/8 дюйма на штативных головах, лирах тяжёлых приборов и концах перекладин. В карточках стоек это пишут одной строкой вида «посадочное крепление 1/4", 5/8"»: значит, сверху палец 16 мм, а на съёмной мини-голове или внутри шпильки есть резьба 1/4. Всё остальное студийное железо — это переходы между этими тремя размерами плюс отдельный, более тяжёлый класс Junior.

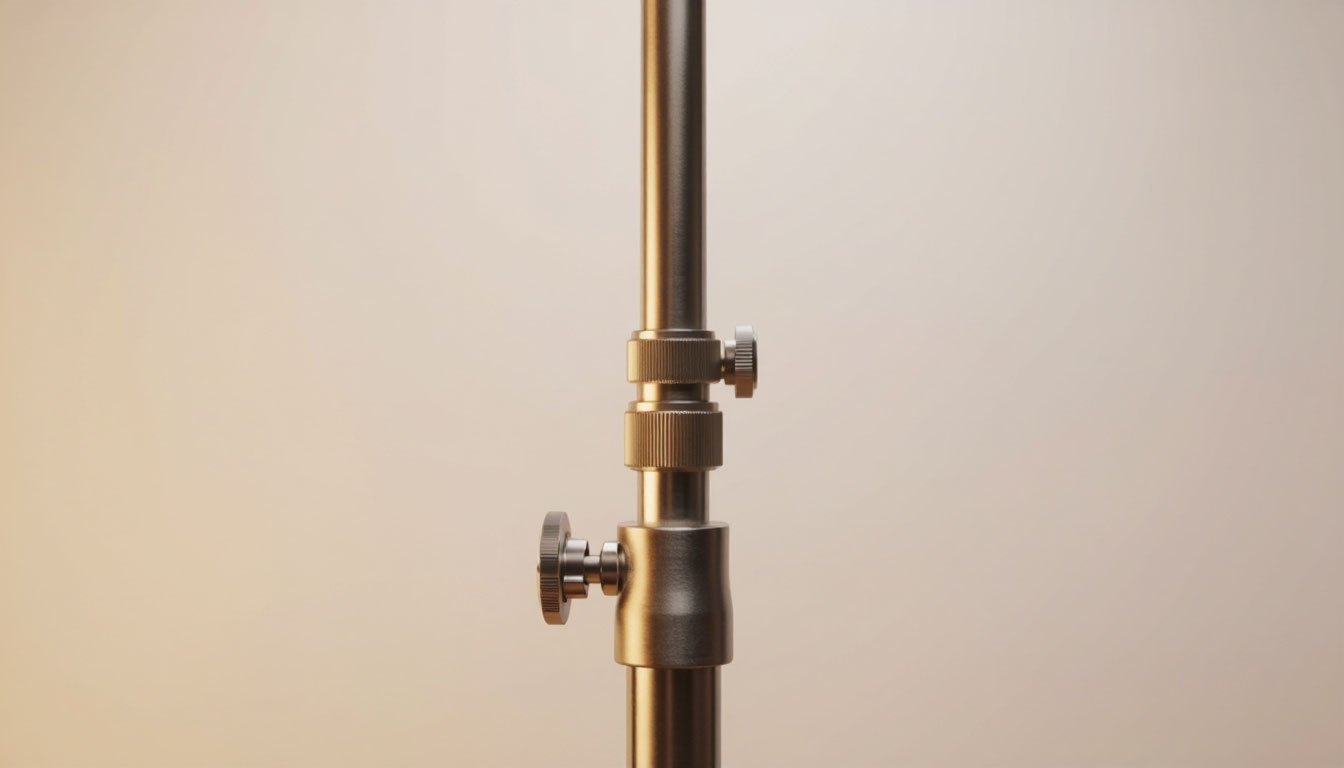

Шпилька-спигот 5/8 дюйма

5/8 дюйма — это 15,9 мм, в каталогах округляют до 16 мм. Шпилька гладкая: прибор не навинчивается, а надевается на неё гнездом сверху и фиксируется поперечным винтом-барашком. Отсюда два рабочих правила. Первое: вес должен лежать на дне гнезда, а не на винте. Если прибор сидит не до упора и его держит только зажатый барашек, винт со временем прорезает в шпильке канавку, и крепление начинает проворачиваться под нагрузкой. Второе: у многих шпилек есть проточка или лыска — винт должен попадать именно в неё, а не в гладкую цилиндрическую часть. Шпильки бывают несъёмные, приваренные к верхней секции, и съёмные, вставленные в верхнюю трубу и зажатые винтом. Съёмную можно вынуть и поставить вместо неё другую — например, двустороннюю, с резьбой на выходе.

Резьбы 1/4 и 3/8 дюймовые, а не метрические

У резьбы 1/4"-20 UNC наружный диаметр 6,35 мм и 20 витков на дюйм, у 3/8"-16 UNC — 9,53 мм и 16 витков. Ближайшая метрическая резьба M6 тоньше на треть миллиметра и имеет другой шаг: гайка заходит на один-два оборота, а потом либо клинит, либо срывает витки — обычно в мягкой алюминиевой площадке, а не на стальном винте. Это одна из самых частых ошибок: человек берёт в хозяйственном магазине метрический барашек «потому что похоже» и портит посадочное место. Крепёж для студии покупается только с обозначением 1/4 или 3/8. Пластиковая гайка, которая иногда лежит в коробке со стойкой, защищает резьбу при перевозке и почти никогда не держит нагрузку — под прибор нужна металлическая.

Junior 28 мм: соседний класс, который не совмещается

Junior pin — палец 1 1/8 дюйма, то есть 28,6 мм; в описаниях пишут просто 28 мм. Это крепёж тяжёлых студийных и кинематографических стоек: гнездо у прибора глубже, стенка толще, допустимая нагрузка выше. Обычная стойка с пальцем 16 мм к прибору с гнездом Junior напрямую не подходит — палец болтается в отверстии, и зажимной винт эту разницу не выбирает. Решается монтажным адаптером: снизу гнездо 16 мм под baby pin, сверху палец 28 мм Junior. Он надевается на шпильку стойки, а прибор садится гнездом Junior уже на него; нагрузку при этом считают по слабому звену — по обычной стойке, а не по прибору. Обратный переход, с Junior-стойки на прибор с гнездом 16 мм, делают адаптером с гнездом 28 мм Junior снизу и пальцем 16 мм baby pin сверху. Ориентироваться надо на диаметр отверстия в лире, а не на бренд.

Какой конец шпильки куда: переходники и втулки

Двусторонняя шпилька — самая полезная деталь в ящике. Это отрезок 16 мм, у которого один конец гладкий и садится в гнездо прибора, зажима или лиры, а второй несёт резьбу, чаще 3/8, реже 1/4. Логика такая: гладкой стороной шпилька смотрит туда, где зажимной винт, резьбовой — туда, где надо навинтить голову или площадку. Прибор просит резьбу 3/8, а на стойке палец 16 мм — ставим шпильку с резьбой 3/8 наружу. На приборе резьбовое гнездо 1/4, а нужен палец — берём шпильку с наружной резьбой 1/4, она вкручивается в это гнездо. Переходная втулка 3/8 → 1/4 закрывает третий случай: наружная резьба 3/8, внутренняя 1/4, вкручивается в гнездо головы. Обратного перехода одной втулкой не существует: превратить 1/4 в 3/8 можно переходным винтом 1/4 → 3/8 или шпилькой с нужной резьбой. Проще всего, когда обе посадки заявлены сразу — как у стойки с посадкой 1/4 и 5/8.

Прибор, посадка на стойке и нужный переходник

Практический вопрос звучит одинаково: «что у прибора снизу и что у стойки сверху». Дальше остаётся подобрать деталь, которая соединит одно с другим. У моноблоков и крупных LED снизу лира с гнездом 16 мм или резьбой 3/8, у компактного света, мониторов и рекордеров — резьба 1/4, у накамерных вспышек вообще башмак, под который нужен отдельный держатель. Стойка при этом почти всегда даёт одно и то же: палец 5/8 и иногда резьбу 1/4 на съёмной мини-голове. Таблица ниже собирает типовые сочетания с конкретными размерами — по ней видно, что в большинстве случаев хватает одной-двух мелких деталей, а не другой стойки.

Отдельный случай — фон: он вешается не на световую стойку, а на пару стоек с поперечной трубой, и там своя механика втулок и держателей, как в готовой системе установки фона.

Почему софтбокс не садится на стойку без адаптера

Софтбокс крепится к прибору, а не к стойке — это первое, что снимает половину вопросов. У студийных моноблоков для этого есть байонет: чаще всего Bowens, реже Elinchrom или Profoto, у части LED — собственный фланец. Софтбокс надевается на прибор и фиксируется поворотом, а уже сам прибор садится гнездом лиры на шпильку 16 мм. Если байонет софтбокса и прибора не совпадают, нужно переходное кольцо байонет-байонет, и стойка тут ни при чём. Отдельная история — зонты и «зонтичные» софтбоксы со стержнем: у них нет байонета, они ставятся через держатель-лиру. Лира садится на шпильку 5/8, даёт наклон вперёд-назад, имеет отверстие под стержень зонта и сверху резьбу 1/4 или 3/8 под вспышку. Без неё зонт держать физически не на чем: у стойки нет ни отверстия под стержень, ни узла наклона.

Штанга, муфта и зажим-баребан

Горизонтальная перекладина ставится на стойку через муфту — зажим, который обхватывает верхнюю секцию трубы. Поэтому здесь важен не дюймовый стандарт, а диаметр секций: типовые значения 25, 30 и 35 мм, у ног 22–25 мм. У перекладин обычно два конца с резьбами 1/4 и 3/8 и шпигот 5/8 в узле крепления, так что микрофон, лёгкий LED или отражатель вешаются без дополнительных деталей. Зажим-баребан, он же grip head, — поворотный зажим с губками, который садится на палец 16 мм и держит штангу, флаг или рамку под любым углом. Важное ограничение: при Г-образной схеме, когда груз уходит вбок, жёсткость и допустимая нагрузка падают, потому что рычаг работает против стойки. Для длинного вылета берут не перекладину, а журавль с противовесом, а короткий вылет закрывает перекладина с поворотной муфтой.

Что ломается в креплениях чаще всего

Первое место — резьба и барашки. Владельцы регулярно пишут, что штатная пластиковая гайка 1/4 не держит прибор и годится разве что для защиты резьбы, а метрический крепёж срывает витки. Второе — шарнирные и поворотные узлы: в бюджетных стойках и журавлях корпус зажима часто силуминовый, и при перетяжке он лопается по месту прилива. Затягивать барашек «до хруста» бесполезно: если прибор сидит до упора в гнезде, хватает умеренного усилия, а перетяжка только губит деталь. Третье — пластиковые распорки и стяжки ног: они дают люфт вправо-влево, и стойка перестаёт быть жёсткой. Четвёртое — незафиксированная центральная секция: при нажатии сверху ноги распрямляются, площадь опоры уменьшается, конструкция складывается. Ролики и чехлы в комплект, как правило, не входят, а ролики подбираются по диаметру ног — типично до 25 мм. Груз на вылете обязательно уравновешивают: мешок с песком на опору дешевле разбитого прибора.

Что проверить перед покупкой

• Диаметр отверстия в лире прибора: 16 мм — baby pin, 28 мм — Junior, это разные классы.
• Что заявлено в характеристиках стойки: строка вида «посадочное крепление 1/4", 5/8"» отвечает сразу на два вопроса.
• Съёмная сверху шпилька или приваренная — от этого зависит, можно ли поставить двустороннюю.
• Есть ли на шпильке проточка под стопорный винт и попадает ли винт в неё.
• Резьба на всех переходниках только 1/4 или 3/8; метрический M6 не подходит.
• Металлические, а не пластиковые барашки и гайки под нагруженные узлы.
• Диаметр секций (25/30/35 мм) — если планируется муфта, перекладина или зажим-баребан.
• Диаметр ног (22–25 мм) — если позже понадобятся ролики.
• Материал поворотных узлов: сталь или литой сплав, и насколько толстая стенка зажима.
• Чем будете догружать опору при боковом вылете — мешок с песком или утяжелитель.

Если в схеме постоянно фигурируют флаги, рамки и боковые вылеты, разумнее сразу взять C-Stand с перекладиной: там баребан и штанга уже входят в конструкцию.

Что для этого подойдёт

• Falcon Eyes Журавль Falcon Eyes LSB-4JS
• Falcon Eyes Стойка Falcon Eyes ST-808 - 260 см.
• Falcon Eyes Стойка-тренога Falcon Eyes FEL-3900ST
• Falcon Eyes Мешок для песка Falcon Eyes SP-BG5
• Fujimi Стойка Fujimi FJ8700 - 190 см.

Смотрите в каталоге

• Стойки

Частые вопросы

Крепление 5/8 — это сколько в миллиметрах?

5/8 дюйма — это 15,9 мм, в каталогах и описаниях округляют до 16 мм. Речь о гладком пальце сверху стойки, а не о резьбе: прибор надевается на него гнездом и фиксируется поперечным винтом. У этого же размера есть ещё два названия — baby pin и спигот, в описаниях встречаются все три варианта.

Какой диаметр у junior pin и baby pin?

Baby pin — 16 мм, junior pin — 28 мм, то есть 1 1/8 дюйма. Это разные классы крепежа: прибор с гнездом Junior на палец 16 мм не сядет, он будет болтаться, и стопорный винт разницу не выберет. Между ними ставят монтажный адаптер: снизу гнездо 16 мм baby pin (садится на шпильку стойки), сверху палец 28 мм Junior (входит в гнездо прибора).

Подойдёт ли обычная стойка к свету с отверстием Junior?

Напрямую — нет. У большинства студийных стоек сверху стандартный палец 5/8 дюйма, то есть 16 мм, а гнездо Junior рассчитано на 28 мм. Нужен либо переходник с гнездом baby pin 16 мм снизу и пальцем Junior 28 мм сверху, либо стойка тяжёлого класса, у которой верхняя посадка изначально 28 мм.

Можно ли закрутить метрическую гайку M6 вместо 1/4?

Нет. 1/4"-20 — дюймовая резьба: наружный диаметр 6,35 мм и 20 витков на дюйм, у M6 диаметр 6 мм и шаг 1 мм. Гайка зайдёт на один-два оборота и сорвёт витки, обычно в мягкой алюминиевой площадке. Крепёж берут только с маркировкой 1/4 или 3/8.

Почему софтбокс не встаёт на световую стойку?

Потому что он крепится к прибору, а не к стойке: у моноблоков для этого байонет, чаще всего Bowens. На стойку садится сам прибор — гнездом лиры на палец 16 мм. Софтбоксы и зонты зонтичного типа, у которых вместо байонета стержень, ставятся через держатель-лиру, дающий наклон и посадку на шпильку.

Можно ли поставить горизонтальную перекладину на обычную стойку?

Да, через муфту, которая обхватывает верхнюю секцию: типовые диаметры секций 25, 30 и 35 мм. Но при Г-образной схеме, когда груз уходит вбок, жёсткость и допустимая нагрузка снижаются — рычаг работает против стойки. Ноги разводят под вылет и вешают утяжелитель на опору со стороны груза.
