Лабораторный микроскоп: насадка, объективы, увеличение

Под клетки и обзор мазка крови хватает объективов 4/10/40 и увеличения 400×; бактерии и лейкоцитарная формула требуют масляного 100×/1,25 и конденсора Аббе с апертурой 1,25. Бинокуляр нужен всем, кто смотрит дольше двадцати минут подряд, тринокуляр — только если картинку выводят на камеру. Остальное решают конденсор и подсветка.

Монокуляр, бинокуляр или тринокуляр: какая насадка нужна

Монокулярная насадка

Монокуляр — один окулярный тубус, обычно с наклоном 45° и поворотом на 360°. Оптически он не проигрывает: световой поток не делится призмой между двумя каналами, поэтому на предельном увеличении картинка даже чуть ярче. Ограничение другое — усталость. Один глаз работает, второй приходится жмурить или держать открытым «в никуда», и через двадцать-тридцать минут это начинает мешать больше, чем любые тонкости оптики. Для школьных и домашних задач, для препарата, который смотрят раз в неделю, монокулярная насадка полностью оправдана: прибор легче, компактнее, у него нет регулировки межзрачкового расстояния, которую надо подгонять под каждого пользователя. Если микроскоп берут ребёнку, для кружка или как второй прибор «глянуть при случае» — это разумный вариант. Если за ним предстоит сидеть по часу каждый день, монокуляр брать не стоит.

Бинокулярная насадка

Бинокуляр — рабочий стандарт для регулярных наблюдений. Стереоэффекта он не даёт: оба глаза получают половины одного и того же пучка, объём не появляется. Зато мышцы глаз не напрягаются, и смена оператора занимает секунды. Настраивают её в три приёма: сначала разводят тубусы по межзрачковому расстоянию, пока два поля не сольются в один круг (типовой диапазон 48–75 мм, у части моделей 52–75 мм), потом наводят резкость правым глазом обычным винтом, потом доводят левый глаз диоптрийным кольцом в пределах ±5 диоптрий. Пропущенный третий шаг — самая частая причина жалоб на «мутную картинку» у нового микроскопа. Наклон тубусов бывает 30° и 45°: 30° удобнее при долгой работе сидя, 45° — когда прибор стоит на низком столе и в него смотрят стоя.

Тринокулярная насадка и камера

Тринокуляр отличается от бинокуляра ровно одним: у него есть третий, вертикальный канал под камеру с посадочным диаметром 30 мм (реже 23,2 мм). Свет в него либо делится с окулярами, либо переключается заслонкой целиком — тогда во время съёмки в окуляры не видно. Третий канал оправдан, если картинку нужно показывать группе, документировать препараты или измерять по кадру: тогда камера стоит в третьем канале постоянно и окуляры остаются свободными. На бинокуляре снимать тоже можно — камера ставится вместо вынутого окуляра, но каждый раз приходится выбирать между глазом и монитором. Механика, столик и объективы у бинокулярной и тринокулярной версий одной серии, как правило, идентичны, поэтому тринокулярный Микромед 1 (3-20 inf.) отличается от бинокулярного собрата только насадкой.

Кровь под микроскопом: какое увеличение нужно

Общее увеличение считается просто: объектив × окуляр × увеличение насадки, которое почти всегда равно 1×. Отсюда типовой диапазон биологического микроскопа — от 40× до 1000×. Эритроцит имеет диаметр около 7–8 мкм, и на 400× (объектив 40× с окуляром 10×) он уже виден как отдельный кружок со светлым центром — этого хватает, чтобы оценить форму и плотность клеток в мазке. Лейкоцитарная формула, зернистость цитоплазмы и включения требуют 1000× с масляным объективом. Бактерии размером 0,5–2 мкм различимы только на 1000×, и лучше окрашенные. Простейшие — амёбы, инфузории — крупные, их удобно смотреть на 100–400×. Вирусы, молекулы и атомы световой микроскоп не покажет никогда: они мельче предела разрешения видимого света, примерно 0,2 мкм.

Отсюда правило, которое экономит деньги: увеличение полезно, пока оно не превышает числовую апертуру объектива, умноженную на 500–1000. Для объектива 100×/1,25 потолок — около 1250×, поэтому пара «объектив 100× плюс окуляр 20×» и заявленные 2000× дают пустое увеличение: изображение крупнее, деталей столько же, контраст хуже. Окуляры 15× и 20× имеет смысл ставить на объективы 10× и 40×, где запас апертуры ещё есть, но и там пара 40× с окуляром 20× уже упирается в предел полезного увеличения. И ещё одна развилка: если объект объёмный и непрозрачный — плата, шов, минерал, насекомое — биологический микроскоп бесполезен, там нужен стереомикроскоп с зумом 6,7× и рабочим увеличением от единиц до нескольких десятков крат с верхним светом.

Объективы 4/10/40/100 и масляная иммерсия

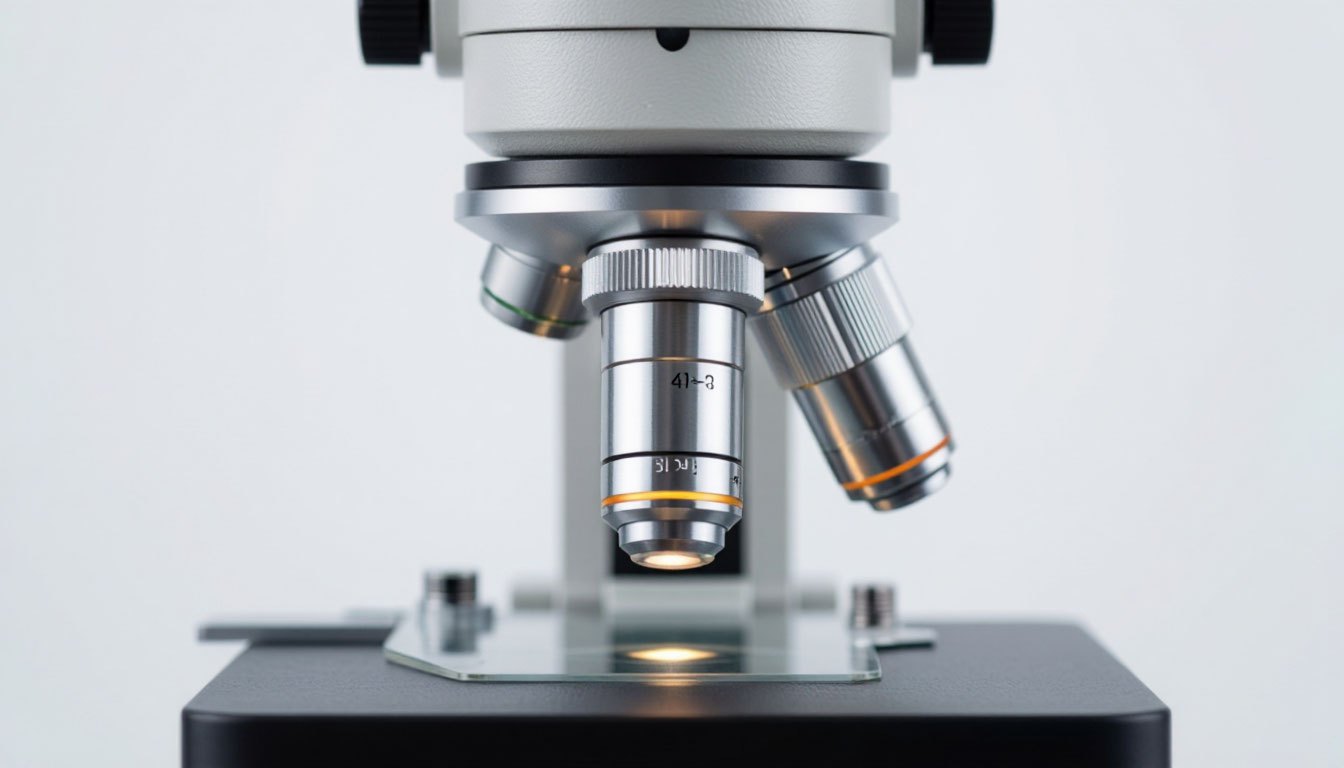

Базовый комплект биологического микроскопа — четыре ахромата: 4×/0,1, 10×/0,25, 40×/0,65 и 100×/1,25 (oil); у более дорогих серий апертуры выше — 4×/0,13, 10×/0,3, 40×/0,7. Объективы 40× и 100× должны быть подпружиненными: оправа складывается при упоре в стекло и не давит покровное. На корпусе всегда есть маркировка вида 160/0,17 — это расчётная длина тубуса 160 мм и толщина покровного стекла 0,17 мм. Вторая распространённая схема — «бесконечность» (inf.), где параллельный ход лучей и своя тубусная линза. Объективы этих двух схем взаимно не переставляются, и это первое, что нужно уточнить при докупке. Револьвер бывает на 3 и на 4 гнезда: три гнезда означают, что один из четырёх объективов придётся вкручивать вручную.

Иммерсия нужна там, где апертура должна перевалить за единицу. По воздуху это невозможно: его показатель преломления равен 1, и часть лучей, вышедших из препарата под большим углом, просто не попадает во фронтальную линзу. Иммерсионное масло с показателем около 1,52 совпадает со стеклом, лучи не преломляются на границе, и объектив реально работает на своих 1,25. Порядок действий: капля масла наносится на препарат только под объектив 100×, затем объектив подводят к стеклу, контролируя зазор глазом сбоку, а резкость наводят только на отдаление — опускать объектив к препарату вслепую, глядя в окуляр, нельзя: так давят покровное стекло и портят фронтальную линзу. После работы фронтальная линза протирается насухо, и переводить масляный объектив обратно на 40× через каплю нельзя — масло попадёт на сухую оптику. Без масла объектив 100× даёт тусклую размытую картинку, и это не дефект, а физика.

Объект, увеличение и комплект: таблица подбора

Практический вывод из таблицы: граница проходит по объективу 100×. Если в планах только клетки, срезы и учебные препараты, хватает конфигурации до 400× — например, готового набора вроде комплекта Микромед Атом 40x-800x в кейсе или базового Микромед С-11 с LED-подсветкой. Если нужны бактерии и дифференцировка клеток крови, конфигурация обязана включать масляный объектив 1,25 и конденсор Аббе с такой же апертурой, а под съёмку препаратов берут трёхканальный вариант — например, Микромед С-11 вар. 3B в кейсе. Отдельно про биоматериал: работа с кровью ведётся в перчатках, стёкла после просмотра дезинфицируются, острые предметы уходят в отдельный контейнер.

Конденсор, диафрагма и подсветка биологического микроскопа

Конденсор Аббе с наибольшей числовой апертурой 1,25 — норма для лабораторного класса. Важно, чтобы он был центрируемым и перемещался по высоте: только так настраивается освещение по Кёлеру. Ирисовая диафрагма под конденсором — не регулятор яркости, а регулятор апертуры и контраста: её прикрывают примерно до двух третей апертуры работающего объектива, и лишь неопытные пользователи гасят ею свет вместо реостата. Полную апертуру 1,25 конденсор отдаёт только с каплей масла между его линзой и предметным стеклом; по воздуху он реально работает около 0,9. Светодиодная подсветка с плавной регулировкой 0…100 % удобнее галогенной лампы 12 В 20 Вт: она не греет препарат и не желтит. Тёплый оттенок галогена лечится синим дневным светофильтром в держателе под конденсором, а вот зеркальную подсветку у старых схем нельзя наводить на солнце — это прямой риск для глаз. Готовые связки «камера плюс свет» вроде С-11 с видеоокуляром в комплекте избавляют от подбора адаптеров.

Что разочаровывает в лабораторных микроскопах

Первое — комплектация. Предметные стёкла 1,0–1,2 мм, покровные 0,17 мм и иммерсионное масло в коробке почти никогда не лежат, и первый препарат сделать будет не на чем. Пылезащитного чехла тоже обычно нет, кейс есть не у всех исполнений. Дополнительные окуляры 15× и 20× и тёмнопольную вставку продают как опцию, и подобрать их к конкретной серии бывает непросто: сначала нужно сверить посадочный диаметр — 23,2 или 30 мм. Второе — разброс качества внутри одного набора объективов: у бюджетных ахроматов 40× часто заметно лучше, чем 100×, который на краю поля мылит и теряет контраст. Это свойство класса, а не брак конкретного экземпляра; ровное поле по всей площади дают только планахроматы, а это уже другой класс приборов.

Третья и самая обидная претензия опытных пользователей — поле и фокус приходится подстраивать после каждого сдвига препарата, хотя на других приборах достаточно было микровинта. Причин обычно три. Глубина резкости объектива 40× составляет порядка микрона — сравните с ценой деления тонкой фокусировки 1 мкм, — поэтому любой перекос уводит резкость. Стекло, зажатое в клеммах криво или лежащее на крошке грязи, наклоняется относительно оптической оси. Наконец, толщина самих предметных стёкол гуляет в пределах 1,0–1,2 мм, и стёкла из разных пачек различаются заметно. Помогает одно: чистый столик, ровно прижатое стекло, стёкла из одной партии и препаратоводитель с ходом 76×54 мм вместо пальцев.

Чек-лист перед покупкой

• Насадка под режим работы: до 20 минут в день — монокуляр, ежедневная работа — бинокуляр, съёмка — тринокуляр с каналом 30 мм.
• Наличие объектива 100×/1,25 (oil), если в планах бактерии или лейкоцитарная формула.
• Подпружиненные оправы у объективов 40× и 100× — иначе покровные стёкла будут ломаться.
• Оптическая схема: тубус 160 мм или «бесконечность»; объективы между схемами не переставляются.
• Револьвер на 4 гнезда, чтобы все четыре объектива стояли одновременно.
• Конденсор Аббе 1,25, центрируемый, с ирисовой диафрагмой и держателем светофильтров.
• Возможность тёмного поля или фазового контраста, если планируется живая капля.
• Подсветка: светодиод с регулировкой 0…100 % либо галоген 12 В 20 Вт плюс синий фильтр.
• Препаратоводитель с диапазоном перемещения 76×54 мм и нониусом, тонкая фокусировка с ценой деления 1 мкм без люфта.
• Межзрачковое расстояние 48–75 мм и диоптрийная подстройка ±5 — проверьте, что подходит всем, кто будет работать.
• Что докупить сразу: предметные и покровные стёкла, иммерсионное масло, чехол, при необходимости видеоокуляр и запасные окуляры.
• Габариты и масса: настольный прибор весит порядка 6–9 кг, для переноски нужен кейс.

Что для этого подойдёт

• Микромед Микроскоп биологический Микромед С-13 в кейсе
• Микромед Микроскоп Микромед Атом 40x-800x в кейсе
• Микмед Трихинеллоскоп Микмед T100
• Микромед Микроскоп биологический Микромед С-11 (вар. 3B) в кейсе
• Микромед Микроскоп биологический Микромед Р-2 вариант Р-2B

Смотрите в каталоге

• Лабораторные микроскопы

Частые вопросы

Что реально видно в микроскоп: клетки, бактерии, вирусы?

Клетки видны уверенно уже на 400×: эритроциты, лейкоциты, растительные и эпителиальные. Бактерии — кокки и палочки — различимы только на 1000× с иммерсионным маслом, и лучше окрашенные. Простейшие вроде амёб и инфузорий хорошо смотрятся на 100–400×. Вирусы, молекулы и атомы не видны принципиально: они мельче предела разрешения света, около 0,2 мкм.

Какое увеличение нужно, чтобы рассмотреть клетки крови?

Для обзора мазка достаточно 400×, то есть объектива 40× с окуляром 10×: эритроциты выглядят как отдельные кружки со светлым центром. Для дифференцировки лейкоцитов, оценки зернистости и включений нужен масляный объектив 100×/1,25 и общее увеличение 1000×. Без капли масла этот объектив даёт мутную малоконтрастную картинку.

Подходит ли такой микроскоп для гемосканирования?

Частично. Наблюдать живую каплю на 400× можно на любом биологическом микроскопе. Но для внятной картины нужен тёмнопольный конденсор или фазовый контраст: в светлом поле неокрашенные клетки почти прозрачны. Проверьте до покупки, выпускается ли тёмнопольная вставка для выбранной модели и центрируется ли у неё конденсор — на базовых вариантах этого нет.

Чем бинокулярный микроскоп отличается от тринокулярного?

Смотровая часть одинакова: два окуляра, межзрачковое расстояние 48–75 мм, диоптрийная подстройка. У тринокуляра добавлен третий вертикальный канал под камеру с посадкой 30 мм, поэтому снимать можно, не вынимая окуляры. Стереоскопического объёма не даёт ни та, ни другая насадка — оба глаза получают половины одного пучка.

Можно ли вывести изображение на монитор или телефон?

Напрямую нет: у биологического микроскопа нет видеовыхода, это не цифровой прибор. Нужен видеоокуляр — окулярная камера, которая ставится в третий канал тринокуляра или вместо окуляра и подключается к компьютеру по USB. Смартфон крепится к окуляру адаптером, но стабильность кадра и качество заметно хуже.

Окуляры только 10× или можно поставить 15× и 20×?

Штатно ставят широкопольные 10×/18 или 10×/20, а окуляры 5×, 15× и 20× идут опцией и в комплект не входят. Перед покупкой сверьте посадочный диаметр окулярных тубусов — 23,2 или 30 мм. Учтите, что 20× вместе с объективом 100× дают 2000×, а это уже пустое увеличение: деталей не прибавится.
