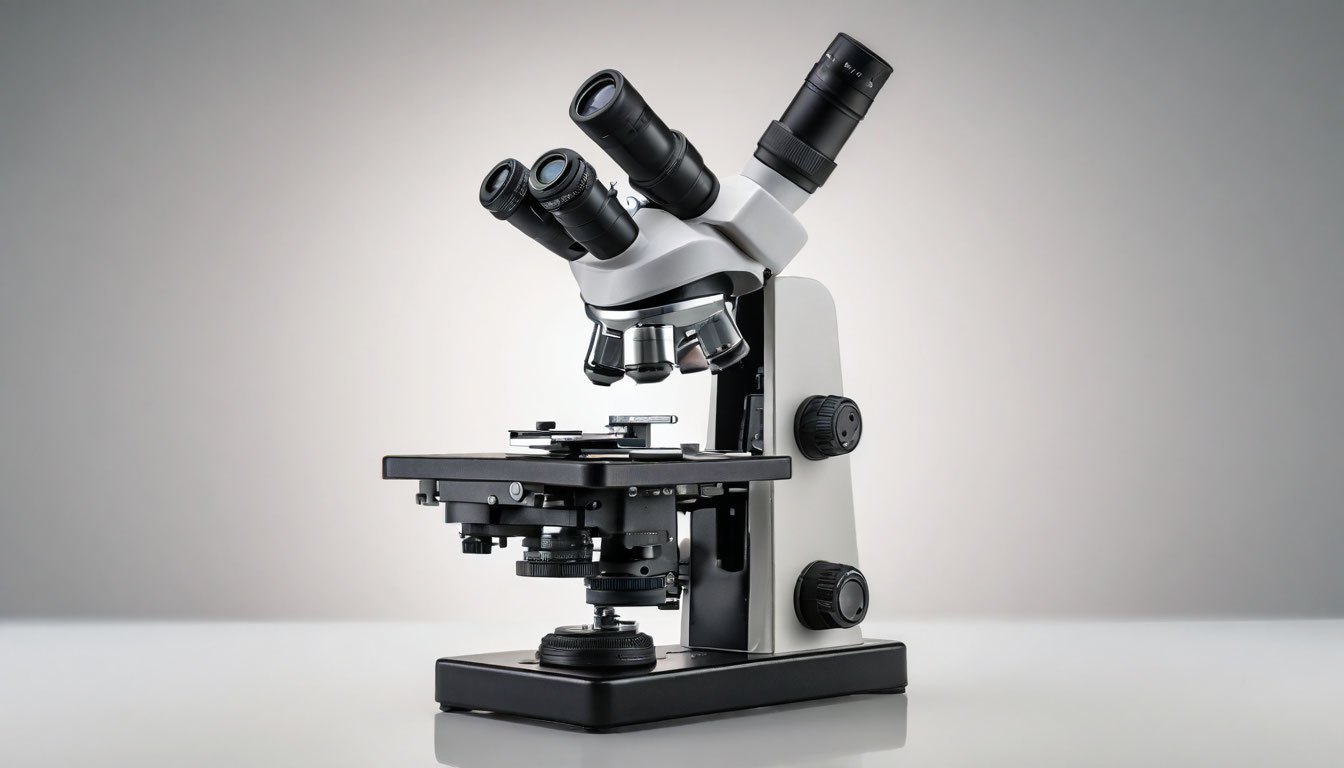

Расчёт увеличения микроскопа: объектив × окуляр

Общее увеличение микроскопа рассчитывают умножением кратности объектива на кратность окуляра: объектив 40× и окуляр 10× дают 400×. Это оптическое увеличение, связанное с детализацией изображения. Цифровой зум лишь растягивает уже сформированную картинку и после определённого предела снижает резкость, не добавляя новых деталей.

Как рассчитать увеличение микроскопа

Формула общего увеличения проста: G = Gоб × Gок, где Gоб — кратность объектива, а Gок — кратность окуляра. Например, объектив 40× с окуляром 10× дают 400×, а объектив 100× с окуляром 10× — 1000×. В монокулярном и бинокулярном микроскопе расчёт одинаков: наличие двух окуляров не удваивает кратность. Если у прибора есть дополнительная визуальная насадка или встроенный увеличительный элемент, её коэффициент насадки (обычно 1,5× или 2×) также умножают на общее увеличение объектива и окуляра. Для стереомикроскопа с объективами 1× и 3× и окулярами 10× получаются 10× и 30×. Значение на корпусе цифрового микроскопа может включать экранный масштаб, поэтому его нельзя автоматически сравнивать с оптической кратностью обычного прибора.

Объектив 40х и окуляр 10х: сколько это

Связка 40× × 10× = 400×. Это номинальная кратность оптической системы, а не гарантия видимости мелких деталей: предел разрешения светового микроскопа определяется формулой Аббе, примерно λ/(2·NA), и составляет около 0,2 мкм при числовой апертуре 1,25–1,4, а увеличение сверх этого предела новых деталей не добавляет. Реальная информативность зависит от числовой апертуры объектива, качества оптики, конденсора, освещения, правильности фокусировки и подготовки микропрепарата. Объектив 100×/1,25 обычно рассчитан на работу с иммерсионной средой, если это предусмотрено конструкцией, поэтому простая замена 40× на 100× не всегда улучшает результат. У стереомикроскопов рабочая дистанция и объёмное изображение важнее экстремальной кратности: при 2× объективе и 10× окуляре вы получаете 20×, но сохраняете большее рабочее поле, чем при 4× × 20×.

Таблица готовых комбинаций объективов и окуляров

Ниже приведены расчётные сочетания без учёта дополнительных насадок. Они помогают быстро проверить заявленную кратность и понять, что именно изменится при замене окуляра или объектива. Окуляр с большей кратностью увеличивает изображение, но обычно уменьшает поле зрения. Для стереосистем полезно сравнивать не только итоговое число, но и рабочее расстояние, плавность фокусировки и удобство наблюдения.

Увеличение микроскопа и детализация микропрепарата

Увеличение микроскопа полезно только до уровня, на котором оптическая система сохраняет контраст и разрешение. Если изображение уже не содержит новых деталей, дальнейшее увеличение делает его крупнее, но не информативнее. Такой эффект называют пустым увеличением. Поэтому при выборе школьного микроскопа не стоит ориентироваться только на завышенный итоговый диапазон, указанный на упаковке: нужно проверить, какими объективами и окулярами он достигается, есть ли регулируемая диафрагма, конденсор и стабильная подсветка. Для микропрепаратов важны равномерное освещение, чистота предметного стекла и точная фокусировка. Для пайки и ремонта электроники чаще подходит стереомикроскоп с меньшей кратностью, большим рабочим расстоянием и объёмным изображением. Детский прибор для первых опытов удобен как учебная игрушка, но его поле, механика и качество оптики могут быть недостаточны для систематической биологии.

Школьный микроскоп: какое увеличение выбрать

Для школьных задач обычно полезнее набор сменных ступеней, чем одно максимальное значение. Объективы 4×, 10× и 40× с окуляром 10× дают 40×, 100× и 400× — удобный диапазон для перехода от общего вида к деталям микропрепарата. Объектив 100× с апертурой 1,25 в связке с окуляром 10× даёт 1000×, но работает только с иммерсионным маслом между линзой объектива и препаратом: без масла изображение не получится вовсе, поскольку заявленная числовая апертура достигается лишь в масляной иммерсионной среде. Увеличение 1280× само по себе не означает, что прибор покажет больше деталей, чем модель на 400×. Проверьте ход грубой и тонкой фокусировки, устойчивость штатива, диаметр окулярной трубки и тип освещения. Для ребёнка также имеют значение защита линз, понятная механика и наличие контейнера для мелких инструментов. Учебный прибор должен позволять уверенно сфокусироваться, а не только демонстрировать крупные цифры в характеристиках.

Оптические увеличения цифрового микроскопа и цифровой зум

Оптическое увеличение создаётся объективом и окуляром либо объективом и сенсором цифрового микроскопа. Линзы формируют на матрице или в окуляре изображение с реальными деталями, ограниченными разрешением оптики. Цифровой зум изменяет масштаб изображения программно: камера выбирает меньшую область кадра и растягивает её на экран. При цифровом увеличении 2× объект становится крупнее на дисплее, но новые линии, поры и границы структур не появляются. Если исходный кадр имеет низкое разрешение, цифровой зум быстрее выявляет пиксели, шум и следы сжатия. Поэтому сравнивать «1000×» на экране с оптическими 1000× напрямую нельзя. В описании цифрового прибора ищите раздельные значения увеличения объектива, разрешения сенсора, размера экрана и диапазона цифрового масштабирования.

Максимальное увеличение цифрового микроскопа

Максимальное число на дисплее цифрового микроскопа часто складывается из оптического масштаба, размера экрана, расстояния до объекта и программного увеличения. Для практической оценки сделайте снимок одной и той же детали на нескольких ступенях. Если при переходе на следующую ступень контуры только растягиваются, а новых элементов не видно, это цифровой предел, а не рост разрешения. Цифровой микроскоп со штативом удобен для пайки, ремонта электроники и демонстрации изображения группе, но экранный масштаб зависит от диагонали дисплея и настроек программного обеспечения. При выборе сравнивайте рабочую дистанцию, диапазон фокусировки, устойчивость стойки и возможность регулировать освещение. Для микропрепаратов проверяйте, как прибор передаёт прозрачные структуры, а не только непрозрачные поверхности монет, плат или тканей.

Совместимость окуляров, объективов и подсветки

Кратность нельзя рассчитать корректно, если аксессуар физически не подходит к прибору. Для окуляра измеряют фактический диаметр посадочной части, длину вставки, наличие упорного буртика и способ фиксации. Стандартные посадочные диаметры окуляров микроскопов — 23,2 мм, 30 мм и 30,5 мм; размер 31,75 мм (1,25″) относится к телескопическим окулярам и с микроскопной трубкой не совместим, поэтому разница даже в доли миллиметра может сделать установку невозможной или привести к люфту. Внешне похожие наглазники также не универсальны: они могут отличаться диаметром, формой канавки и шириной опорного кольца. У объективов проверяют резьбу, посадочный стандарт, длину тубуса и параметры покровного стекла. Например, RMS — стандарт объективной резьбы с параметрами 0,8″ (диаметр) и 36 витков на дюйм (W0.8×1/36″); в маркировке вида 160/0,17 первое число означает механическую длину тубуса (обычно 160 мм по DIN, 170 мм по JIS, а у объективов с коррекцией на бесконечность указывается «∞»), второе — расчётную толщину покровного стекла в миллиметрах. Объектив с креплением «ласточкин хвост» нельзя считать совместимым с резьбовым узлом только из-за одинаковой кратности.

Как измерять диаметр, канавку и крепление

Снимите старую деталь и измерьте штангенциркулем наружный диаметр вставляемой части, внутренний диаметр посадочного отверстия, глубину посадки и расстояние до стопорной канавки. Для резьбы определите наружный диаметр, шаг и направление; одной оценки «примерно 20 мм» недостаточно. У лампы отдельно проверяют внешний и внутренний диаметр, длину, ширину, контакты, напряжение, мощность и цоколь. Для точечных источников часто встречаются напряжение 5 В или 12 В и цоколь G4, а кольцевые люминесцентные лампы типоразмера T9 выпускаются, например, с внешним диаметром 216 мм при мощности 22 Вт или 305 мм при мощности 32 Вт — конкретные параметры всегда нужно сверять по модели осветителя. Лампа с подходящим внешним диаметром может не совпасть по контактам или напряжению. Для замены штатной галогенной лампы на LED нужно проверить не только габариты, но и оптическую ось, теплоотвод и схему питания.

Типичные проблемы: подсветка, зеркало и комплект

Зеркало микроскопа не увеличивает объект. Круглое зеркало диаметром 50 мм может иметь плоскую и вогнутую отражающие поверхности, но вогнутая сторона служит для перераспределения света, а не для косметического увеличения. При работе зеркало способно смещаться, давать блики и неравномерно освещать препарат, особенно при отсутствии конденсора или при неправильном угле. LED-подсветка обычно стабильнее в эксплуатации и удобнее регулируется, однако нужно проверить питание, мощность и возможное мерцание. Цвет свечения также важен: холодный дневной свет подчёркивает контраст, тёплый воспринимается мягче, но меняет цветопередачу. Перед заменой лампы сравнивайте тип источника, цоколь, контакты и размеры. Кольцевая люминесцентная лампа с цоколем, отличным от используемого в конкретном осветителе (например, 2GX13), не является прямой заменой светодиодному модулю: у них различаются и габариты, и принцип работы, и точный тип цоколя нужно уточнять для каждой модели отдельно.

Комплектные инструменты не всегда рассчитаны на интенсивную работу: пинцеты могут гнуться, иглы — иметь заусенцы, а пластиковые контейнеры — плохо закрываться. Оцените, нужны ли вам предметные стёкла, покровные стёкла, препаровальные иглы, пипетка и отдельный футляр. Отсутствие кейса повышает риск повреждения мелких деталей и загрязнения оптики, особенно если микроскоп используется ребёнком или переносится между рабочими местами. Наглазники тоже требуют проверки: резиновый материал может быть жёстче силиконового, а форма и высота влияют на защиту от бокового света и удобство длительного наблюдения. Одинаковый заявленный диаметр не означает одинаковую посадку. Проверяйте размеры по чертежу, сверяйте несколько параметров и не заказывайте аксессуар только по фотографии или общему названию.

Как выбрать увеличение под задачу

Для домашних наблюдений ребёнка крупных объектов обычно достаточно малых и средних ступеней: они дают большее поле и проще фокусируются, а для наблюдения простейших организмов нужны ступени порядка 100–400×. Для клеточных объектов важны тонкая фокусировка, конденсор и равномерный свет; одна только кратность не компенсирует слабую оптику. Для пайки и ремонта электроники удобен стереомикроскоп, например система с объективами 1×/3× или 2×/4×: с окуляром 10× это 10×/30× либо 20×/40×. Такое увеличение позволяет видеть место пайки и одновременно работать инструментом. Для биологических микропрепаратов полезна последовательность 40×, 100× и 400×, получаемая объективами 4×, 10× и 40× с окуляром 10×. При необходимости 1000× рассчитывают связку 100× × 10×, но заранее проверяют иммерсионный режим и совместимость тубуса. У цифровых моделей оценивайте оптическую часть отдельно от цифрового зума.

Чек-лист перед покупкой

• Определите задачу: микропрепараты, домашние опыты, электроника, пайка или демонстрация изображения на экране.
• Рассчитайте нужную кратность по формуле: объектив × окуляр; отдельно запишите реальные ступени, например 4×, 10×, 40× и 100×.
• Проверьте числовую апертуру, рабочее расстояние, поле зрения и необходимость иммерсионного масла: объектив 100× с апертурой 1,25 без масла не даёт изображения.
• Для цифровой модели отделите оптическое увеличение от цифрового зума, а также проверьте разрешение сенсора и фокусировку.
• Измерьте диаметр окуляра, длину посадки, канавку, резьбу или тип крепления; не ориентируйтесь только на внешний вид.
• Для объектива сопоставьте стандарт резьбы, длину тубуса 160 мм или другое указанное значение, а также параметр покровного стекла 0,17 мм.
• Для лампы проверьте внешний и внутренний диаметр, длину, контакты, цоколь, напряжение и мощность; пример цоколя — G4.
• Уточните тип подсветки: LED, люминесцентная или галогенная, цвет света и наличие мерцания.
• Проверьте материал и мягкость наглазников, качество инструментов, наличие контейнера и защиту оптики.
• Сверьте несколько размеров по чертежу и уточните спорные значения до заказа, особенно если аксессуар подбирается для конкретной модели.

Частые вопросы

Какое общее увеличение у объектива 40× и окуляра 10×?

Общее увеличение равно 400×: 40 × 10 = 400. Это оптическая кратность системы. Она не показывает автоматически разрешение изображения: детализация зависит от числовой апертуры объектива, качества оптики, освещения, конденсора и подготовки микропрепарата.

Увеличивает ли зеркало микроскопа?

Нет. Зеркало служит для подсветки объекта. У модели диаметром 50 мм могут быть плоская и вогнутая отражающие поверхности, но вогнутая сторона не даёт косметического или оптического увеличения. Она лишь меняет направление и распределение света.

Чем оптический зум отличается от цифрового?

Оптический зум создаётся линзами и может повышать видимый уровень деталей в пределах возможностей системы. Цифровой зум программно растягивает изображение, поэтому после определённого предела появляются пиксели и шум, а новые детали не возникают.

Подойдут ли окуляры диаметром 31–32 мм к трубке 30 мм?

Нет, такой размер нельзя считать совместимым. Окуляр диаметром 31–32 мм не рассчитан на посадку 30 мм: он может не войти или зафиксироваться с люфтом. Проверяют фактический диаметр посадки, длину вставки, упорный буртик и способ фиксации.

Подойдёт ли любая лампа с таким же внешним диаметром?

Нет. Кроме внешнего диаметра проверяют внутренний диаметр, длину, контакты, цоколь, напряжение и мощность. Например, кольцевые люминесцентные лампы типоразмера T9 имеют внешний диаметр от 216 мм и выше, а точечные источники подсветки часто рассчитаны на цоколь G4 и питание 12 В.

Какое увеличение выбрать для пайки электроники?

Для пайки часто удобнее стереомикроскоп с диапазоном примерно 10–40×, например с объективами 1×/3× или 2×/4× и окуляром 10×. Большое рабочее поле, объёмное изображение и расстояние для инструмента важнее максимальной номинальной кратности.

Дает ли увеличение 1280× больше деталей, чем 400×?

Не обязательно. Если объектив, числовая апертура и освещение не позволяют разрешить новые структуры, 1280× станет пустым увеличением: изображение увеличится, но останется размытым. Сравнивайте реальные объективы, окуляры, апертуру, фокусировку и качество подсветки.
