Диаметр трубы прицела: размеры и посадка колец

Диаметр трубы прицела определяет внутренний размер колец: для трубы 25,4 мм нужны кольца 1 дюйм, для 30 мм — 30 мм, для 34 мм — 34 мм. Измеряйте именно цилиндрическую посадочную часть, а не объектив или окуляр. До покупки также проверьте тип планки, высоту колец, длину базы и запас до ствола, целика и мушки.

Диаметр трубы прицела и размер крепления

Под «диаметром прицела» покупатели часто подразумевают разные размеры. Объектив 24, 32, 40 или 50 мм показывает диаметр передней линзы и не определяет размер колец. Окуляр также имеет отдельный наружный размер. Для крепления важен диаметр цилиндрической части корпуса, которая зажимается кольцами. Наиболее распространены трубы 25,4 мм, 30 мм и 34 мм. Труба 25,4 мм соответствует одному дюйму, поэтому в описаниях встречается обозначение 1 inch или 1″. Кольца должны совпадать с этим размером по внутреннему диаметру. Без специальных редукционных вкладышей кольца 30 мм нельзя использовать на трубе 25,4 мм — они не создают контакта по дуге и не удерживают прицел, а кольца 25,4 мм на трубу 30 мм физически не подойдут. Даже при совпадении диаметра крепление может не сесть на оружие: отдельно проверяются планка, ширина зацепа, высота и расстояние между кольцами.

Таблица стандартных диаметров труб и колец

Диаметр кольца указывается как размер прицельной трубы, а не как наружный диаметр детали. У колец есть стенки, винты и нижняя часть, поэтому внешний размер всегда больше посадочного. Производители обозначают этот размер как «посадочный диаметр 30 мм», «кольца 25,4 мм» или «моноблок 25,4 мм». Это разные варианты одного принципа: внутренняя дуга должна соответствовать трубе. Для переменной оптики с крупным объективом особенно важно не перепутать размер трубы и диаметр объектива. Например, объектив 44 мм может сочетаться с трубой 30 мм, а объектив 32 мм — с трубой 25,4 мм. По одному числу на передней линзе выбрать кольца нельзя.

Как измерить размер трубы прицела

Где проводить измерение

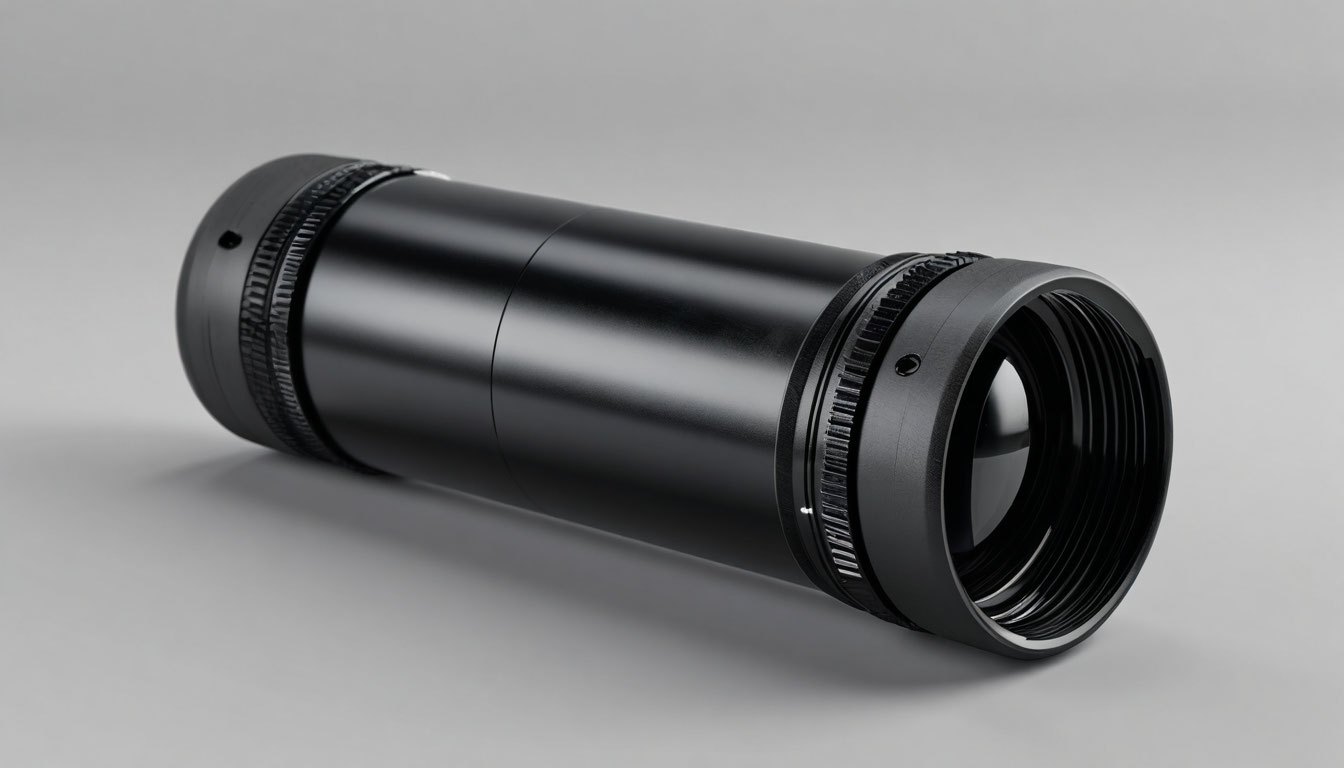

Измеряйте участок корпуса между объективом и окуляром, где нет барабанчиков, резьбы, фокусировочного кольца и декоративных уступов. Именно этот участок входит в кольца. Снимите защитные крышки и разрядите оружие перед примеркой. Штангенциркуль установите губками перпендикулярно оси трубы и измерьте наружный диаметр без сильного сжатия. Сильное усилие может исказить результат на тонком корпусе или повредить покрытие. Если штангенциркуля нет, измерьте окружность гибкой лентой и разделите её на 3,1416: для трубы 25,4 мм окружность составляет примерно 79,8 мм, для 30 мм — около 94,2 мм, для 34 мм — около 106,8 мм. Такой способ даёт погрешность порядка ±1–2 мм, чего обычно достаточно для различения стандартов, но границу между ними лучше дополнительно подтверждать штангенциркулем или маркировкой крепления.

Как не измерить объектив или окуляр

Передняя часть прицела может иметь объектив 24, 32, 40, 42, 44 или 50 мм, но это не посадочный диаметр. Наружный диаметр окуляра также заметно больше диаметра трубы. Эти детали не зажимаются кольцами. Если измерить объектив, вы получите размер передней линзы и ошибочно выберете высокие кольца. Если измерить окуляр, крепление окажется слишком большим. Ищите ровную цилиндрическую секцию корпуса рядом с регулировочными барабанчиками. У некоторых моделей она короткая: кольца нельзя ставить на барабанчики, резьбовые части или подвижное кольцо увеличения. После измерения сверяйте число с обозначением «диаметр корпуса», «диаметр трубы» или «посадочный диаметр под кольца». Значение 25,4 мм означает кольца 1″, а значение 30 мм — кольца 30 мм.

Посадочные размеры оптического прицела и планки

Ластохвост, Weaver и Picatinny

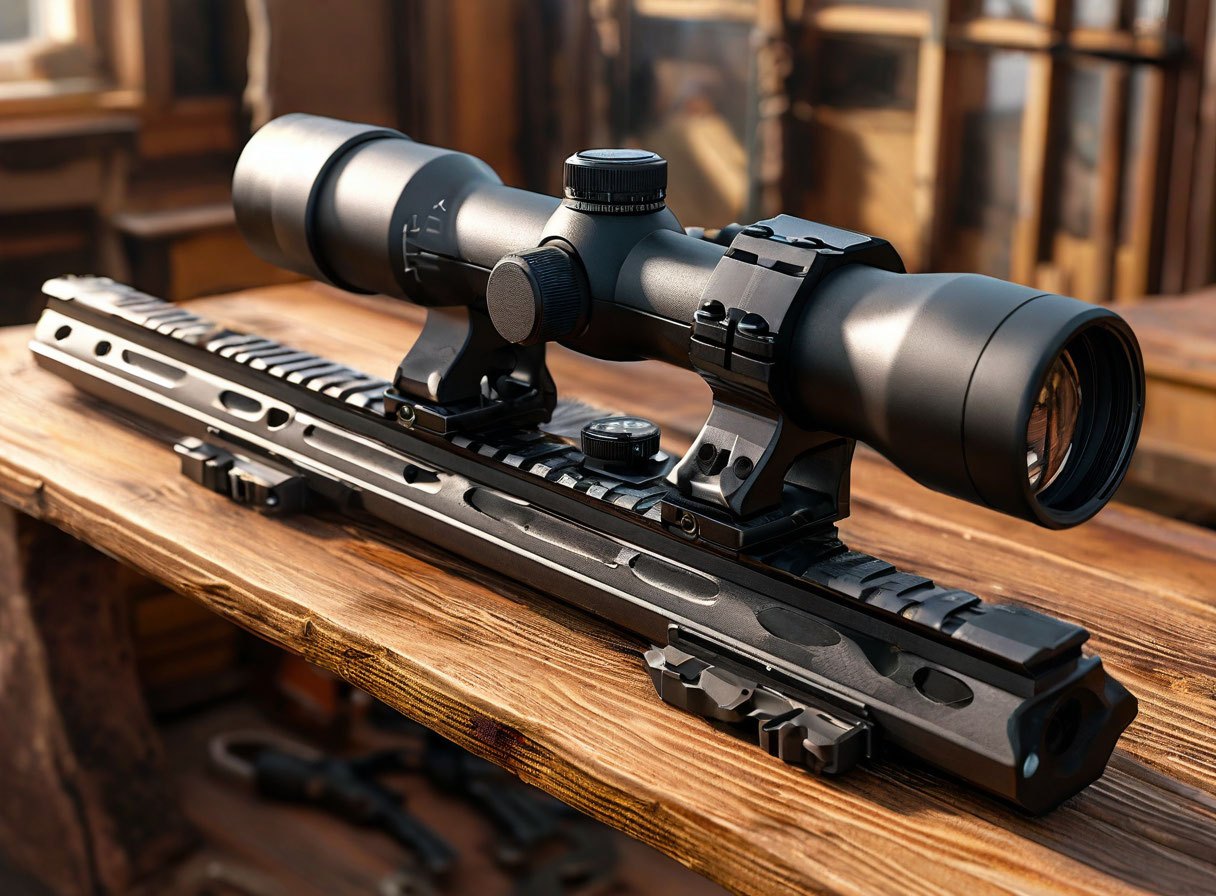

Диаметр трубы и тип нижнего крепления решают разные задачи. Кольца 25,4, 30 или 34 мм фиксируют корпус прицела, а нижняя часть колец соединяется с планкой оружия. Ластохвост — отдельный профиль, часто встречающийся на пневматических винтовках. Weaver и Picatinny относятся к рельсовым системам с поперечными пазами; внешне совместимые крепления всё равно нужно проверять по ширине и форме зацепа. Крепление Weaver не следует автоматически считать подходящим к любой планке, если его зажим не охватывает профиль. Для перехода с ластохвоста на Weaver применяют переходную планку. Для оружия с сильной отдачей важны не только кольца, но и поперечный стопорный винт либо упор, который препятствует продольному смещению. Один совпадающий диаметр трубы неподвижность всей системы не гарантирует.

Моноблок или раздельные кольца

Моноблок объединяет оба кольца на общей нижней базе. Он удобен, когда требуется стабильное межкольцевое расстояние и меньше элементов для выравнивания. Раздельные кольца позволяют точнее подобрать положение переднего и заднего зажима, но требуют проверки соосности и равномерной затяжки. Для трубы 25,4 мм выбирайте моноблок или кольца именно 25,4 мм; для 30 мм — крепление с посадочным диаметром 30 мм. Установка двух колец на короткую посадочную зону может привести к тому, что одно кольцо окажется на уступе или барабанчиках. Перед затяжкой выставьте прицел по продольной оси оружия, убедитесь, что нижние зацепы полностью вошли в пазы, а поперечный упор упёрся в стенку паза. После нескольких выстрелов проверьте, не изменилось ли положение.

Высота колец и длина установки на оружие

Как выбрать высоту колец

Высота определяется не только трубой, но и диаметром объектива, формой ствольной коробки, планкой и наличием открытых прицельных приспособлений. Слишком низкие кольца могут привести к контакту объектива со стволом или планкой. Слишком высокие поднимают линию прицеливания, ухудшают повторяемость вкладки и могут потребовать регулируемой щеки. Для оценки оставьте зазор между объективом и оружием, а также проверьте, не мешают ли целик, мушка и защитные крышки. У компактных загонных прицелов крупный объектив может отсутствовать, но окуляр и рычаг кратности всё равно требуют места. Защитные очки увеличивают расстояние от глаза до окуляра и требуют большего запаса выноса зрачка. Поэтому проверяйте не только геометрию металла, но и положение головы при естественной вкладке. Размеры колец по высоте нужно сравнивать с точкой отсчёта конкретного производителя: «низкие», «средние» и «высокие» не являются единым числовым стандартом.

Длина установки под разное оружие

Для установки нужны две длины: общая длина прицела и полезная длина цилиндрической трубы под кольца. Общий габарит не показывает, где расположены барабанчики, объектив и окуляр. На короткой базе карабина кольца могут не разнести достаточно далеко, поэтому заранее измерьте расстояние между доступными пазами и сравните его с посадочными зонами корпуса. На пневматической винтовке с ластохвостом проверьте место под стопор и положение окуляра относительно глаза. На оружии с открытым целиком нужен зазор до окуляра и возможность сохранить обзор. Для 12-го калибра, .308 и 7,62×54R дополнительно оценивайте длину крепления, массу прицела и запас по выносу зрачка. Для стрельбы на 50 м важнее удобная вкладка и стабильная посадка, чем максимальная кратность. Прицел не должен упираться в открытые прицельные приспособления при переносе оружия.

Вынос зрачка, фокальная плоскость и рабочее положение

Почему прицел не всегда удобно поставить

Вынос выходного зрачка задаёт диапазон положения глаза за окуляром. Например, типовые значения выноса зрачка составляют 80–100 мм: это предельное расстояние, при котором сохраняется полное поле зрения, а не фиксированная точка положения глаза. На оружии с сильной отдачей это особенно важно: недостаточный запас увеличивает риск удара окуляром. На пневматике, 12-м калибре и винтовках под .308 положение головы также меняется из-за приклада, защитных очков и открытого целика. Сначала установите кольца без окончательной затяжки, наведите оружие в безопасном направлении и найдите положение, в котором поле зрения открывается полностью без перемещения головы. Затем проверьте зазор до целика, мушки, ствольной коробки и крышек. Прицел 1× не отменяет необходимости привыкнуть к выносу глаза: положение головы всё равно влияет на скорость появления изображения и риск тоннельного эффекта.

Первая и вторая фокальная плоскость

В первой фокальной плоскости сетка меняет видимый размер вместе с кратностью, поэтому угловые деления сохраняют соответствие на всём диапазоне. Во второй фокальной плоскости сетка остаётся почти одинаковой по видимому размеру, а её угловое значение обычно корректно только на определённой кратности. Вопрос о фокальной плоскости нельзя решать по диаметру трубы: это отдельная характеристика оптической схемы. Для загонной стрельбы на малой кратности важны заметность и толщина линий сетки, а не только наличие подсветки. Мелкая сетка может быть точной на открытом фоне, но теряться в сумерках или на фоне веток. Подсветка помогает выделить элемент, однако не превращает сетку в простое тонкое перекрестие и не делает её одинаково незаметной днём и ночью. Перед выбором оцените реальный рисунок сетки и рабочую кратность.

Типичные проблемы с посадкой и проверкой после установки

Смещение, люфт и наклон сетки

Если прицел или крепление смещается на планке, пристрелка становится нестабильной. Причина бывает в неполном зацепе ластохвоста или Weaver, неправильной ширине крепления, отсутствии упора, слабой затяжке либо неровной планке. До установки покачайте кольца и прицел руками: заметный люфт корпуса, барабанчиков или соединения крепления — повод не продолжать монтаж. Проверьте, что поперечный упор входит в паз, а зажимная планка прилегает всей рабочей поверхностью. Винты затягивайте равномерно, крест-накрест, без перекоса; для резьбовых соединений применяйте подходящий фиксатор, если это допускает конструкция. После контрольной серии проверьте винты и повторите пристрелку. Если вертикальная линия сетки наклонена, выставьте прицел по отвесу или ровной вертикальной линии мишени. Заводской перекос нельзя компенсировать наклоном оружия или случайной пристрелкой: такая система будет давать ошибку при изменении дистанции.

Оптические ограничения, которые принимают за неправильный размер

Тоннельный эффект, краевые искажения, снижение резкости и узкое поле зрения не связаны напрямую с диаметром трубы. Они могут проявляться на отдельных кратностях бюджетной переменной оптики. Проверяйте резкость изображения на минимальной, средней и максимальной кратности, удерживая глаз в правильном положении. Сравнивайте поле зрения: у одной модели оно может быть указано как 13–4,4 м на 100 м, у другой — как 36,4–6,1 м на 100 м (в пересчёте с указанных производителем 364–60,6 м на 1000 м); разница здесь только в базовой дистанции, а не в реальном поле зрения. Заявленная максимальная кратность не гарантирует одинаково комфортную картинку на всём диапазоне. Прицел для загона должен быстро давать полное поле зрения на малой кратности; прицел для наблюдения попаданий на 50 м — сохранять нужную резкость и удобный вынос глаза. Сетка может показаться слишком мелкой, а фактическая кратность — ниже ожидаемой. Это проверяют взглядом через оптику, а не заменой колец или изменением высоты крепления.

Комплектация и органы управления

Кольца не являются обязательной частью каждого комплекта. В одном исполнении могут быть крышки объектива и окуляра, коробка, руководство и гарантийный талон, но крепление отсутствует. В другом варианте планка с кольцами включена. Комплектация различается по исполнениям: уточняйте наличие крышек, колец, переходной планки и элементов фиксации: наличие крышек, колец, переходной планки и элементов фиксации. Отдельно проверьте чёткость кликов барабанчиков, отсутствие свободного хода, работу обнуления и удобство рычага кратности в перчатках. Подсветка не заменяет обычную видимую сетку: если батарея разряжена, выстрел возможен только при наличии не подсвечиваемой части сетки и достаточной видимости. Перед монтажом осмотрите корпус на люфт и повреждения. Крепление, которое приходится дожимать перекосом или компенсировать шайбами без предусмотренной конструкции, не следует считать надёжно установленным.

Совместимость с калибром и сценариями стрельбы

Выбирать прицел только по диаметру трубы нельзя. Для пневматических винтовок МР-512, Hatsan 70, Hatsan 90, Hatsan 125 и других моделей, включая системы PCP, сначала сопоставьте заявленную производителем допустимую дульную энергию с фактической энергией оружия. У разных моделей встречаются ограничения до 7,5 Дж, до 20 Дж, до 25 Дж, а для огнестрельного оружия совместимость обычно указывают через допустимые калибры и уровень отдачи, а не через дульную энергию в джоулях. Эти цифры нельзя переносить с одного прицела на другой. Для СКС, .308, 7,62×54R и 12-го калибра важны не название калибра, а допустимая нагрузка, характер отдачи и надёжность конкретного крепления. Если в характеристиках указана энергия до 20 Дж, установка на более мощное оружие не становится безопасной из-за трубы 30 или 34 мм. Для страйкбола и практической стрельбы особенно важны масса, устойчивость кликов и повторяемость положения. При наблюдении попаданий полезны резкость, поле зрения и удобная кратность, а не просто крупный объектив.

Для загонной охоты на кабана, лося и лису обычно проверяют малую кратность, быстрое получение полного поля зрения, заметность сетки и вынос зрачка. Для стрельбы на 50 м не обязательно выбирать максимальное увеличение: чрезмерная кратность сужает поле зрения и сильнее показывает дрожание оружия. На 12-м калибре проверьте, не мешает ли прицел открытым приспособлениям и достаточно ли высоки кольца. На оружии с ластохвостом используйте крепление с соответствующим профилем; для Weaver или Picatinny нужен соответствующий зажим либо переходная планка. При установке на длинную базу оставьте возможность сдвинуть прицел для правильного выноса зрачка. Система считается совместимой только после проверки всех узлов: труба, кольца, планка, стопор, высота, длина посадки, энергия оружия и положение глаза.

Чек-лист перед покупкой и монтажом

• Измерьте цилиндрическую трубу штангенциркулем: 25,4, 30 или 34 мм.
• Не используйте для выбора колец диаметр объектива 24, 32, 40, 42, 44 или 50 мм.
• Подберите кольца с тем же посадочным диаметром: 25,4 мм — 1″, 30 мм — 30 мм, 34 мм — 34 мм.
• Проверьте профиль планки: ластохвост, Weaver или Picatinny.
• Убедитесь, что нижний зацеп полностью входит в паз, а поперечный упор упирается в стенку паза.
• Сравните высоту колец с диаметром объектива и проверьте зазор до ствола, целика и мушки.
• Измерьте длину базы и полезную длину трубы между уступами и барабанчиками.
• Проверьте вынос зрачка, особенно для .308, 7,62×54R, 12-го калибра и мощной пневматики.
• Сопоставьте допустимую дульную энергию прицела с фактической энергией оружия.
• До установки проверьте люфт корпуса, барабанчиков, колец и планки.
• После установки выставьте вертикальность сетки по отвесу, равномерно затяните винты и выполните контрольную пристрелку.
• После первой серии выстрелов повторно проверьте затяжку и отсутствие продольного смещения.

Частые вопросы

Какой диаметр колец нужен для прицела 25,4 мм?

Для трубы 25,4 мм нужны кольца с посадочным диаметром 25,4 мм, также обозначаемые как 1″ или 1 inch. Диаметр объектива при этом может быть 24, 32, 40 или 44 мм — он не меняет размер колец. Дополнительно проверьте профиль планки, высоту, длину базы и наличие стопорного упора.

Подойдут ли кольца 30 мм к трубе 25,4 мм?

Нет. Кольца 30 мм рассчитаны на корпус диаметром 30 мм и не обеспечат правильный зажим трубы 25,4 мм. Переходные вкладыши допустимы только для креплений, конструкция которых прямо предусматривает их применение. Не компенсируйте разницу случайными прокладками: это ухудшает соосность и стабильность пристрелки.

Как измерить размер трубы прицела?

Измерьте штангенциркулем наружный диаметр ровного цилиндрического участка между объективом, окуляром и барабанчиками. Не измеряйте переднюю линзу или внешний диаметр окуляра. Около 25,4 мм означает трубу 1″, около 30 мм — трубу 30 мм, около 34 мм — трубу 34 мм.

Чем отличаются кольца для ластохвоста и Weaver?

Они отличаются нижним профилем и способом зацепа за планку, хотя верхнее кольцо может иметь одинаковый диаметр 25,4, 30 или 34 мм. Кольца для ластохвоста нужны для соответствующего профиля. Для Weaver или Picatinny требуется совместимый зажим. Совпадение диаметра трубы само по себе совместимость с планкой не подтверждает.

Какая высота колец нужна для объектива 44 мм?

Одного диаметра объектива недостаточно для точного выбора высоты. Нужно учитывать наружный диаметр передней части, высоту планки, форму ствольной коробки и открытые прицельные приспособления. Объектив не должен касаться оружия, а окуляр и рычаг кратности — мешать вкладке. После примерки проверьте зазор и положение глаза.

Почему прицел смещается после нескольких выстрелов?

Причинами бывают неполный зацеп за планку, неподходящий профиль Weaver или ластохвоста, отсутствие поперечного упора, слабая затяжка, люфт колец или чрезмерная отдача для конкретной модели. Проверьте посадку, стопор, равномерность затяжки и допустимую дульную энергию. После контрольной серии осмотрите винты и повторите пристрелку.

Можно ли установить трубу 30 мм на пневматическую винтовку?

Да, если на оружии есть подходящая планка или переходная система, а кольца имеют верхний посадочный диаметр 30 мм. Для ластохвоста нужен соответствующий моноблок или пара колец, для Weaver и Picatinny — совместимый зажим. Отдельно сопоставьте допустимую энергию прицела с энергией винтовки и предусмотрите стопор от продольного сдвига.
