Габариты и стандарты аксессуаров для прицелов

Совместимость крепления определяют не по калибру и внешнему виду, а по профилю планки, ширине паза, диаметру трубы и высоте установки. Weaver и Picatinny близки, но не идентичны; Docter и ласточкин хвост используют другие посадочные размеры. Перед покупкой измерьте оружие и прицел штангенциркулем.

Кронштейн для прицела: какие размеры действительно важны

Кронштейн для прицела связывает две разные посадочные системы: основание на оружии и корпус оптического или коллиматорного прицела. Для колец главным параметром служит диаметр трубки — 25,4, 30 или 34 мм. Для моноблока или быстросъемного кронштейна важны профиль планки, ширина зацепа, положение поперечного упора и рабочая длина основания. Калибр оружия сам по себе совместимость не определяет: одинаковые кольца могут устанавливаться на винтовку, ружье, пневматику или страйкбольную платформу только при совпадении посадочных размеров. Планка шириной 7 мм не становится Weaver автоматически. У 11-миллиметрового ласточкиного хвоста другой профиль, а у Weaver и Picatinny отличаются шаг и геометрия поперечных пазов. Проверяйте также высоту: слишком низкое кольцо может упереть объектив в ствол или крышку ствольной коробки, слишком высокое ухудшит вкладку и положение глаза.

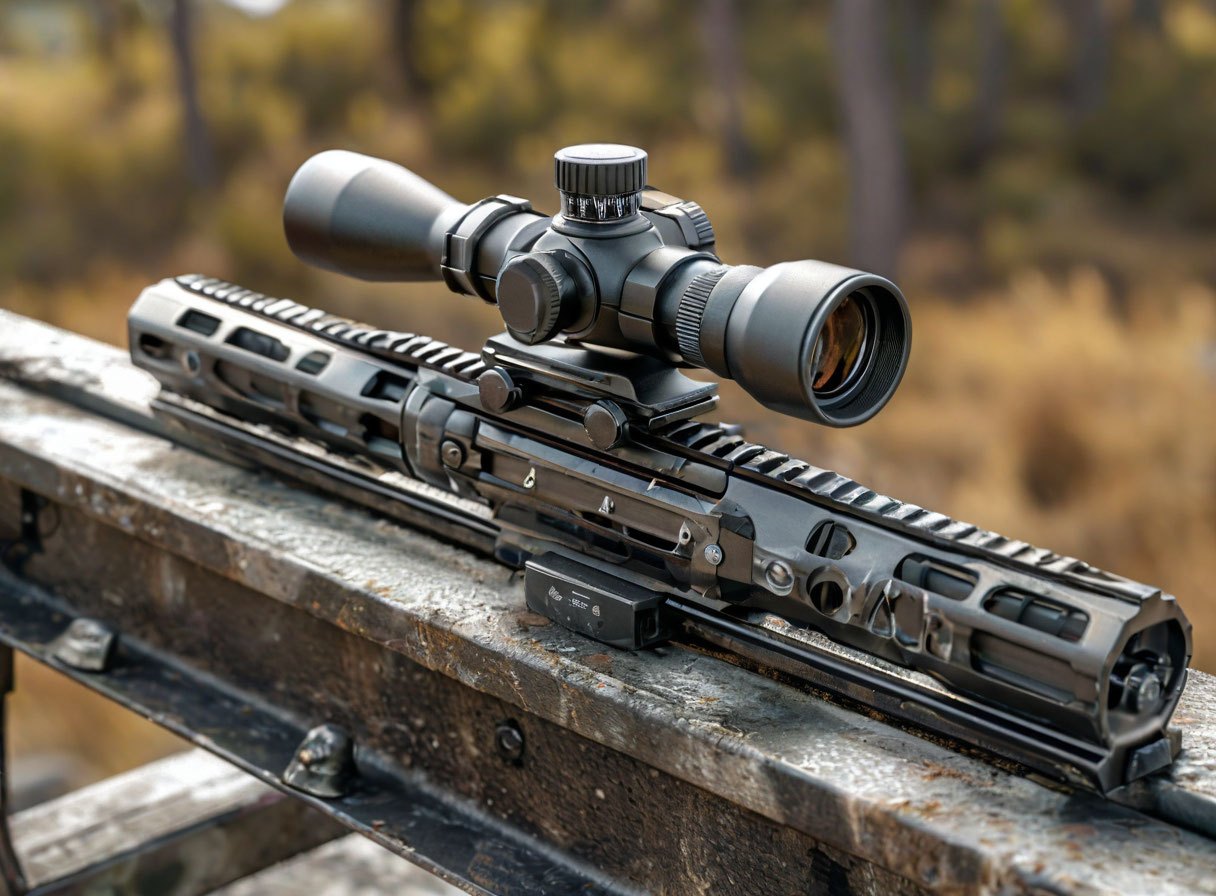

Кронштейн для оптического и коллиматорного прицела

Оптический прицел обычно закрепляют двумя кольцами или моноблоком на трубе. У коллиматора чаще используется собственная посадка: Weaver, Picatinny, Docter или другой форм-фактор. Кольца с внутренним диаметром 25,4 мм не подходят для трубы 26 мм: разница диаметров 0,6 мм (0,3 мм по радиусу) не компенсируется затяжкой, а попытка «дожать» корпус может повредить трубку. Аналогично кольца 30 мм нельзя считать универсальными для 34 мм. Для дополнительных аксессуаров применяют отдельные кольца на трубу; такое крепление не зависит от марки оружия, но зависит от диаметра корпуса и типа интерфейса аксессуара. Если изделие рассчитано на Weaver, установка на ласточкин хвост возможна только через переходную планку. Визуальное совпадение посадочного места недостаточно: проверьте ширину, глубину зацепа и наличие поперечного стопора. Для карабина, ружья, пневматики и арбалета одинаковый стандарт планки не отменяет проверки конкретной длины, винтов и свободного пространства.

Стандарт планки Weaver размеры и отличие Picatinny

Размеры Weaver нельзя сводить к одному числу: исторически у этой системы встречаются разные пазы и расстояния между ними. У Picatinny геометрия стандартизирована: ширина основания планки составляет 21,2 мм, шаг между пазами — около 10,0 мм, а поперечный паз имеет ширину около 5,35 мм. У Weaver паз обычно уже — около 3,8 мм, а его расположение не обязано соответствовать сетке Picatinny. Поэтому крепление Weaver на Picatinny часто устанавливается, но обратная совместимость не гарантируется. Для коллиматора Docter нужен не «любой Weaver-кронштейн», а адаптер под конкретный посадочный рисунок. Ласточкин хвост шириной 7 мм также нельзя автоматически отнести к 9- или 11-мм системе. Измеряйте верхнюю ширину профиля, ширину между рабочими гранями и глубину зацепа. При наличии поперечного отверстия или стопорного штифта проверьте, совпадает ли его положение с пазом планки.

Кронштейн Weaver для прицела и переходники

Если на оружии установлен ласточкин хвост, а крепление выполнено под Weaver, применяется переходная планка. Она преобразует продольный профиль в верхнюю планку шириной около 21,2 мм, но одновременно увеличивает высоту прицела. Например, переходник Weaver—ласточкин хвост может поднять оптическую ось на несколько миллиметров; это учитывают при выборе низких, средних или высоких колец. На пневматике Байкал МР-61 нужно сначала определить фактическую ширину имеющегося профиля: для ласточкиного хвоста 11 мм требуются соответствующие кольца либо переходник, а крепление только Weaver напрямую не подойдет. Ширина 7 мм также не является подтверждением совместимости с Weaver. У переходника должны совпасть длина опорной поверхности, винты и ограничитель продольного смещения. Если у крепления предусмотрен стопорный «шип», он должен попасть в паз или отверстие основания; иначе шип не выполняет функцию упора. После установки проверьте, не мешает ли адаптер предохранителю, крышке ствольной коробки и разборке оружия.

Габариты колец для прицела: трубы 25,4, 30 и 34 мм

Маркировка 25,4 мм означает дюймовую трубу: 1 дюйм равен 25,4 мм. Кольца под такой диаметр нельзя использовать с прицелом 26 мм, даже если разница кажется небольшой. Прицелы с трубами 30 и 34 мм требуют соответствующих колец; переходные вкладыши допустимы только в конструкции, которая для них предназначена. Измеряют именно цилиндрическую посадочную часть, а не диаметр объектива, окуляра или барабанчиков. Объектив 44 или 50 мм не определяет диаметр колец: он влияет на необходимую высоту установки. Если в характеристиках крепления указано «внутренний диаметр 25,4 мм», это размер трубы, а не наружный диаметр всего кольца. При затяжке половинки кольца должны сходиться равномерно, без перекоса и видимого зазора с одной стороны. Несоответствие диаметра приводит к люфту, повреждению корпуса или чрезмерной нагрузке на винты.

Как измерить диаметр прицела самостоятельно

Для точного измерения используйте штангенциркуль с губками, предварительно убрав крышки и аксессуары. Измерьте цилиндрическую часть в двух взаимно перпендикулярных направлениях: показания должны совпадать с погрешностью инструмента. Значение около 25,4 мм соответствует дюймовой трубе, около 30 мм — тридцатимиллиметровой, около 34 мм — тридцатичетырехмиллиметровой. Не зажимайте губки с усилием: корпус может быть тонкостенным. Если штангенциркуля нет, измерьте окружность гибкой лентой и разделите результат на 3,1416, но этот способ менее точен и не заменяет проверку посадки. Измеряйте участок, где реально будут стоять кольца; у некоторых прицелов рядом с объективом или окуляром диаметр меняется. Затем сравните результат с внутренним диаметром кольца. Для трубы 25,4 мм допустимо только кольцо, рассчитанное на 25,4 мм; для 30 и 34 мм — одноименное. Не пытайтесь компенсировать несовпадение изолентой, фольгой или чрезмерной затяжкой.

Высота колец и планки: как выбрать размер без упора объектива

Высоту установки считают от верхней точки планки до нижней точки трубы или ложа кольца — важно не смешивать эти способы измерения. Типовые диапазоны высоты от планки до низа кольца составляют примерно: low ≈3–6 мм, medium ≈7–12 мм, high ≈13–20 мм; в каждом случае важно понять, до какой именно точки проведен замер. Объектив диаметром 44 мм требует больше пространства, чем объектив 40 мм; низкое кольцо может привести к контакту корпуса с стволом или крышкой ствольной коробки. Учитывайте наружный диаметр объектива вместе с защитным кольцом и крышкой, а не только цифру 44 или 50 мм в названии. Добавьте зазор, необходимый для работы крышки и очистки поверхности. Проверьте положение щеки приклада: слишком высоко поднятый прицел ухудшает совмещение глаза с оптической осью. Для стрельбы в защитной маске или совместно с магнифером иногда нужна повышающая планка, но после ее установки требуется заново проверить вкладку и поле зрения.

Кронштейн для тепловизионного и ночного прицела

Тепловизионный или ночной прицел часто тяжелее обычного коллиматора и сильнее нагружает основание. Здесь важны не только стандарт планки и диаметр трубы, но и длина опорной поверхности, количество винтов, ширина зацепа и жесткость материала. Быстросъемный кронштейн для тепловизионного прицела не следует считать сохраняющим ноль без проверки: после каждого снятия и установки контролируют положение метки и при необходимости выполняют контрольную пристрелку. Для бокового кронштейна на АК дополнительно проверяют, не мешает ли конструкция крышке ствольной коробки и рычагам управления. Для прицела с объективом 50 мм низкие кольца часто оказываются недостаточными; расчет выполняют по наружному диаметру объектива, расстоянию до ствола и высоте планки. Прицел с трубой 30 мм нельзя закреплять кольцами 25,4 мм только потому, что оружие имеет подходящую планку. Для конкретных моделей тепловизионных и ночных прицелов сначала сверяют штатный интерфейс самого корпуса: он может быть Weaver, Picatinny, боковым или специализированным.

Как проверить совместимость крепления с оружием

Начинайте с фиксации типа основания: Weaver, Picatinny, ласточкин хвост 9 или 11 мм, боковая планка либо посадочная поверхность на ствольной коробке. Снимите защитные крышки и измерьте ширину профиля штангенциркулем. На планке Picatinny проверьте, входит ли поперечный зацеп в паз шириной около 5,35 мм; у Weaver зацеп может быть рассчитан на паз около 3,8 мм. Затем определите диаметр трубы или форм-фактор коллиматора. После этого измерьте доступную длину: крепление не должно упираться в барабанчики, окно выброса, крышку ствольной коробки или подвижные части. На ружье 12-го калибра проверяют не только диаметр ствола, но и наличие подходящей планки либо возможность ее установки; кольца на трубу прицела не являются креплением на ствол. Для пневматики учитывают отдачу и наличие стопорного отверстия. Для арбалета и страйкбольного оружия принцип тот же: если планка Weaver, подходит только крепление с совместимым зацепом и длиной.

Стопор от скольжения, винты и момент затяжки

Поперечный стопорный штифт или «шип» препятствует продольному смещению крепления, но работает только при совпадении с пазом планки и достаточной глубине зацепления. Он не устраняет боковой люфт и не заменяет правильную затяжку. Перед установкой очистите контактные поверхности, убедитесь, что винты имеют достаточную длину и не упираются в дно резьбового отверстия. Затягивайте крепеж равномерно крест-накрест подходящим ключом, без рывков и удлинителей. Для винтов колец применяйте момент, указанный именно для конкретной конструкции; универсального безопасного числа для всех алюминиевых креплений нет. На обезжиренную резьбу можно нанести небольшой объем слабого фиксатора, если это допускает конструкция; постоянный или чрезмерно сильный состав затруднит обслуживание. После установки проверьте люфт рукой, затем выполните несколько циклов работы затвора, предохранителя и крышки. После первых выстрелов осмотрите винты и повторите контрольную пристрелку. Если крепление требует подпиливания, притирки или сверления, самостоятельная обработка может нарушить соосность и надежность; без измерительного инструмента такую доработку лучше не выполнять.

Типичные проблемы при установке кронштейна для прицела

Наиболее частая ошибка — выбор по калибру или названию оружия без проверки интерфейса. Для СВД, мелкашки, ружья или МР-61 не существует одного универсального крепления: важны диаметр ствола, модель основания, профиль планки и доступное пространство. Вторая проблема — люфт после стрельбы. Его вызывают несовпадение ширины, слабые или короткие винты, перекос половинок кольца, загрязнение резьбы и отсутствие упора. Третья — неподходящая высота: объектив упирается в ствол, а слишком высокий прицел мешает прикладу и вкладке. Бюджетные изделия иногда требуют подгонки; подпиливание без контроля приводит к перекосу и ухудшает повторяемость установки. Слабый крепеж нельзя компенсировать чрезмерной затяжкой: можно сорвать резьбу или деформировать алюминиевую деталь. Отдельно проверяйте управление оружием: предохранитель, рычаги, крышку ствольной коробки, окно выброса и возможность чистки без снятия основания. После монтажа и после снятия быстросъемного кронштейна выполняйте контрольную пристрелку.

Лазерный патрон и лазерный целеуказатель: дальность видимости

Лазерный патрон предназначен прежде всего для холодной пристрелки и проверки соосности, а не для одинаково яркой отметки на любой дистанции. Холодную пристрелку лазерным патроном обычно выполняют на дистанции 10–25 м, дальнейшую проверку и корректировку — стрельбой на нужной дистанции. На улице яркость точки зависит от освещения, цвета и отражающих свойств цели, угла наблюдения и чистоты излучателя. В помещении отметка обычно заметнее, но это не гарантирует точности на дальнем расстоянии. Перед установкой лазерного патрона обязательно разрядите оружие, извлеките магазин, визуально и физически проверьте патронник, направьте ствол в безопасную сторону. Затем проверяйте тип батареек, правильность полярности, плотность контактов и состояние резьбовой крышки: быстрое падение яркости часто связано с разряженными элементами или плохим контактом. Лазер не заменяет стрельбовую пристрелку: он задает геометрическую ось, а реальная точка попадания зависит от высоты прицела, боеприпаса и дистанции. Для тепловизионного прицела дополнительно учитывайте, что видимость обычного лазера и отображение теплового излучения — разные задачи.

Практический чек-лист перед покупкой

• Определите тип основания: Weaver, Picatinny, ласточкин хвост 9 или 11 мм, боковая планка либо специальная посадка.
• Измерьте ширину планки в миллиметрах; значение 7 мм не подтверждает совместимость с Weaver.
• Для Picatinny проверьте паз около 5,35 мм и шаг около 10 мм; для Weaver учитывайте паз около 3,8 мм и возможный нестандартный шаг.
• Измерьте трубу прицела: 25,4, 30 или 34 мм. Не путайте этот размер с диаметром объектива.
• Проверьте наружный диаметр объектива вместе с крышкой и оставьте зазор до ствола и ствольной коробки.
• Сопоставьте высоту колец с прикладом, щекой, маской, магнифером и доступом к органам управления.
• Убедитесь, что длина базы не мешает барабанчикам, окну выброса, затвору и крышке ствольной коробки.
• Проверьте наличие стопорного штифта, его положение, ширину зацепа и глубину входа в паз.
• Сверьте комплект винтов, шайб и требуемый инструмент; короткий крепеж или сорванная резьба снижают надежность.
• После установки проверьте люфт, работу предохранителя и разборку оружия, затем выполните контрольную пристрелку.
• Не подпиливайте основание без контроля соосности; доработка изменяет геометрию и может ухудшить фиксацию.

Частые вопросы

Планка шириной 7 мм — это Weaver?

Нет. Weaver имеет основание около 21,2 мм и поперечные пазы примерно 3 мм, тогда как ширина 7 мм обычно указывает на другой профиль или измерение не той поверхности. Сравните верхнюю рабочую ширину, боковые грани и пазы штангенциркулем. Крепление Weaver на такую планку напрямую ставить нельзя без подходящего переходника.

Подойдет ли крепление Weaver на ласточкин хвост 11 мм?

Напрямую — нет, если крепление рассчитано только на Weaver. Ласточкин хвост 11 мм имеет продольный клиновидный профиль, а Weaver — планку около 21,2 мм с поперечными пазами. Нужен переходник 11 мм—Weaver, который увеличит высоту установки. После монтажа проверьте стопор, винты и свободное пространство над стволом.

Чем отличаются Weaver и Picatinny?

У обеих систем основание около 21,2 мм, но у Picatinny стандартизированы паз и шаг около 5,23 мм. У Weaver паз обычно около 3 мм, а расстояние между пазами может различаться. Крепления Weaver часто подходят на Picatinny, если зацеп входит в паз. Обратная совместимость зависит от конкретной геометрии изделия.

Кольца 25,4 мм подойдут для трубы 26 мм?

Нет, корректной совместимости нет. 25,4 мм — дюймовой размер трубы, а 26 мм — другой наружный диаметр. Недостающие 0,6 мм нельзя безопасно компенсировать чрезмерной затяжкой, прокладками или изолентой: возможны люфт, повреждение корпуса и перекос оптической оси. Используйте кольца с внутренним диаметром 26 мм.

Подойдут ли низкие кольца для объектива 44 или 50 мм?

Не обязательно. Диаметр трубы и диаметр объектива — разные параметры. Объектив 44 или 50 мм может упереться в ствол, крышку ствольной коробки или планку, особенно при низкой посадке. Измерьте наружный диаметр объектива с крышкой, расстояние до ствола и высоту планки. При недостаточном зазоре выбирайте средние или высокие кольца.

Есть ли у крепления стопор от продольного скольжения?

Стопорный штифт или «шип» встречается у отдельных креплений, но его наличие и размер нужно проверять по конструкции. Он должен войти в поперечный паз Picatinny или предусмотренное отверстие основания. Стопор не устраняет боковой люфт и не заменяет затяжку. После установки проверьте крепление рукой и выполните контрольную пристрелку.

Сохраняет ли быстросъемный кронштейн ноль?

Сам факт быстрого снятия не гарантирует сохранение нулевой точки. На результат влияют жесткость основания, форма зацепа, чистота контактных поверхностей и одинаковое положение рычага. После каждой установки сравнивайте положение метки по контрольной мишени. Для ответственной стрельбы выполняйте повторную пристрелку, особенно после ударов или обслуживания.
