Журавль для света: противовес, вылет и безопасность

Журавль для студийного света безопасен только при согласовании трёх параметров: массы прибора с насадкой, вылета стрелы и противовеса. При максимальном вылете нагрузка резко увеличивает опрокидывающий момент. Тяжёлую стойку собирают вдвоём, ставят ногами в правильное положение, фиксируют все зажимы и не перемещают с установленным моноблоком.

Журавль для света: что важно проверить до работы

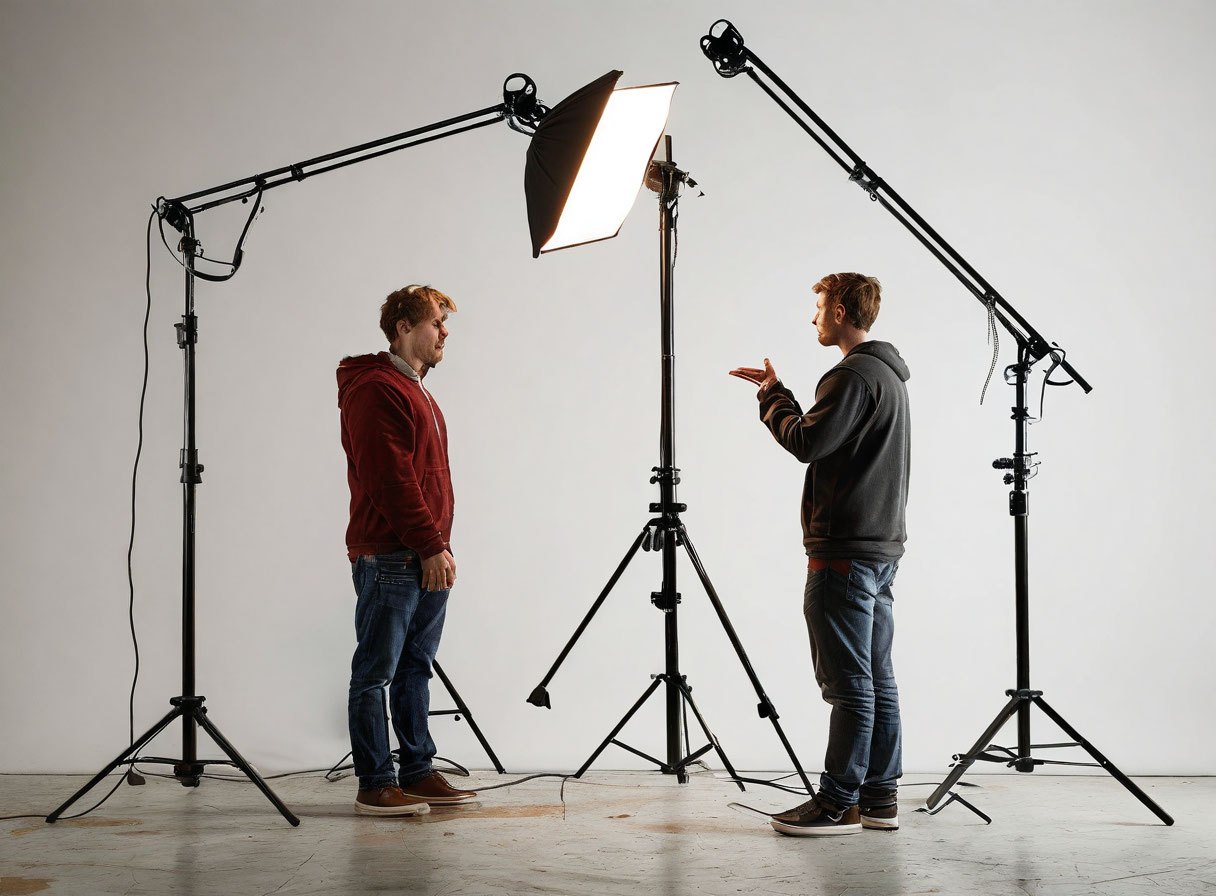

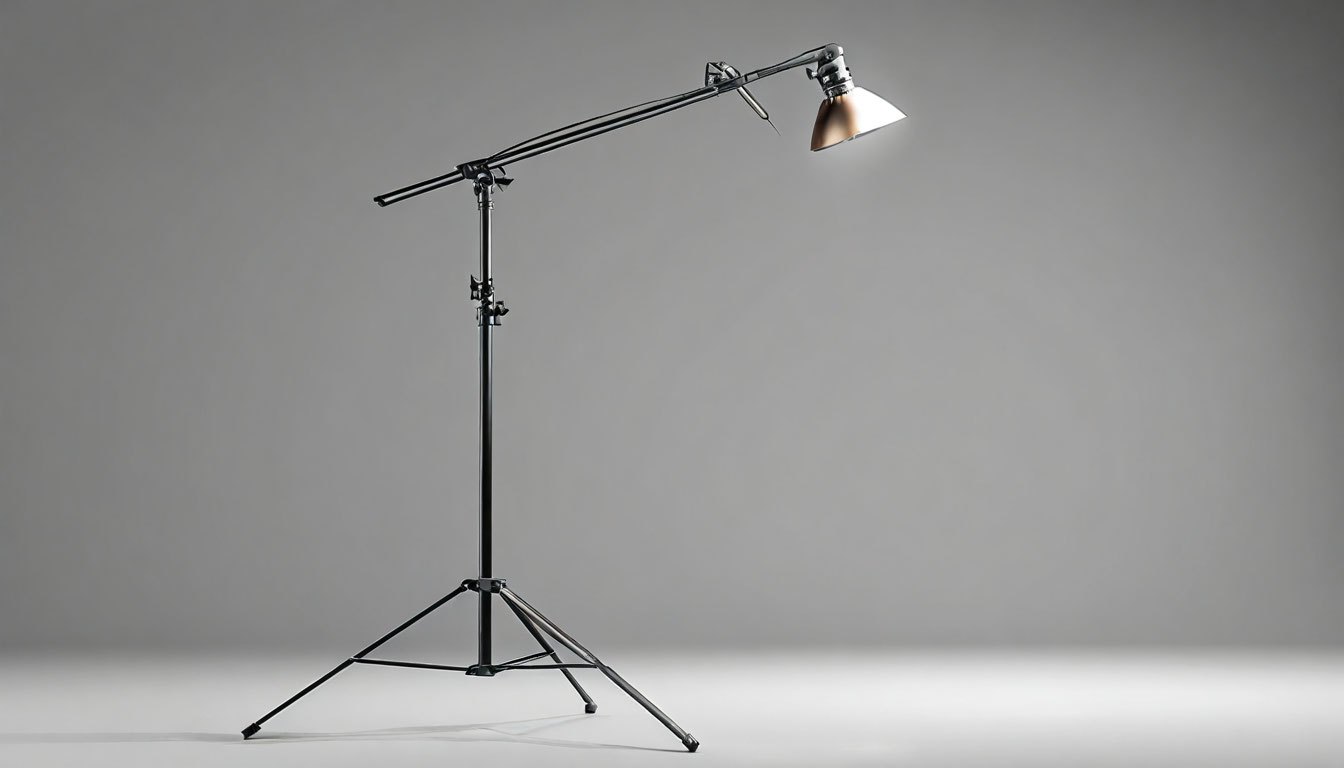

Журавль для студийного света — это стойка с треногой, вертикальной секцией, горизонтальной стрелой и противовесом. Такая конструкция позволяет поднять источник над сценой, отвести его в сторону или направить свет сверху. Она подходит для моноблока с софтбоксом или октобоксом, вспышки, отражателя, флага и камеры в клетке. Но заявленные 8–15 кг нельзя воспринимать как универсальную безопасную нагрузку: предел меняется с длиной стрелы, положением груза и высотой стойки. Для части тяжёлых конструкций указывают максимум 20 кг, однако это не означает, что моноблок с крупным софтбоксом можно вынести на полный вылет. Чем дальше прибор от центральной колонны, тем больше опрокидывающий момент. Нагрузка должна быть распределена плавно, без рывков, а основание — полностью разложено и ориентировано по направлению стрелы.

Размеры и масса конструкции

У одной распространённой конфигурации высота стойки составляет 127–300 см, минимальная высота без стрелы — около 127 см, а длина перекладины начинается примерно от 140 см. Диаметр перекладины — 15 мм. Общая масса тяжёлой версии достигает 16–20 кг: сама стойка весит ориентировочно 14–17 кг, стрела — около 2–3 кг. На рынке встречаются и более лёгкие журавли массой 4–10 кг, поэтому внешне похожие изделия нельзя сравнивать только по фотографиям. В сложенном виде габариты определяются длиной секций и треноги; перед покупкой измерьте место хранения и багажник. Тяжёлая студийная модель удобнее для стационарной студии, чем для постоянных выездов. Для перевозки нужны чехол, два человека или тележка; переносить собранную стойку с закреплённым светом нельзя.

Противовес для журавля: расчёт массы и вылета

Расчёт строится по моментам относительно центральной опоры: масса прибора, умноженная на его горизонтальный вылет, должна быть меньше момента противовеса с противоположной стороны. Упрощённая формула: m_груза × L_груза ≤ m_{противовеса} × L_{противовеса}. Например, прибор массой 6 кг на вылете 1,4 м создаёт момент 8,4 кг·м. Если мешок расположен на плече 0,7 м, теоретически потребуется около 12 кг песка без учёта массы самой стрелы (обычно 2–3 кг, тоже смещённой от опоры); этот пример упрощён, и реальный противовес должен быть в 1,5–2 раза больше расчётного. Это расчёт равновесия, а не разрешённая нагрузка: запас нужен для рывков, кабеля, насадки и случайного касания. При софтбоксе учитывайте его массу и парусность. Для реальной работы оставляйте запас и сокращайте вылет, если противовес получается слишком тяжёлым.

Почему паспортный максимум не равен рабочему

Диапазон 8–15 кг встречается в зависимости от длины перекладины, а для отдельных стоек указывается максимальная нагрузка 20 кг. Эти цифры относятся к конструкции в определённых условиях и не учитывают одинаково все сочетания прибора, насадки и вылета. Моноблок массой около 3–4 кг с софтбоксом 90 см может удерживаться журавлём, но не на максимальной длине стрелы. Прибор с крупным октобоксом создаёт не только весовой, но и аэродинамический момент. Если стрела длиннее, груз тяжелее или стойка поднята выше, уменьшайте вылет и увеличивайте базу. Пустой мешок не является противовесом: мешки поставляются пустыми, наполнитель приобретается отдельно. Заполняйте его сухим плотным наполнителем и подвешивайте симметрично, не допуская контакта с острыми кромками.

Требования к базе, ногам и распорке

Основание должно стоять на ровном твёрдом полу, а ноги — быть разложены до рабочего положения и зафиксированы. Одну ногу ориентируйте в сторону вылета стрелы: она принимает основную часть опрокидывающего момента. Если центральная колонна имеет подвижную ногу, её выставляют так, чтобы опора не оказалась над пустым сектором. Ноги не складывают частично ради прохода, если на стреле установлен тяжёлый прибор. Колёса допускаются только с надёжными тормозами; перед нагрузкой все фиксаторы должны быть включены. Распорка треноги должна передавать усилие на все опоры, а зажимы — удерживать секции без люфта. Не ставьте стойку на ковёр, порог или наклонную поверхность: даже небольшой уклон уменьшает устойчивость. При работе дома оставляйте свободную зону вокруг базы, чтобы кабель и люди не зацепили ножки.

Колёса и распорка

Колёса могут входить в комплект тяжёлой стойки, но это нельзя считать свойством любого журавля: у разных версий комплектация различается. Перед установкой раздвиньте треногу, вставьте оси колёс в посадочные места и наживите крепёж. Сначала выставьте одинаковый угол ног, затем затяните соединения ключом, не перекашивая кронштейны. Колесо должно вращаться свободно, а тормоз — блокировать и вращение, и перемещение стойки. Для стационарной работы предпочтительнее опоры без колёс либо колёса с включёнными тормозами; для перемещения сначала снимайте прибор и противовес. Если стойка качается, проверьте не только колёса, но и распорку, резьбы, втулки и шарнир третьей ноги. Не компенсируйте люфт чрезмерной затяжкой пластиковых деталей.

Как настроить журавль: порядок сборки и разборки

Сборку тяжёлой стойки выполняйте вдвоём. Разложите треногу, поставьте центральную опору вертикально и затяните нижние фиксаторы. Установите стрелу в держатель, но до выравнивания оставьте зажимы слегка ослабленными. Разместите противовес на противоположной стороне, затем закрепите прибор через подходящий адаптер или палец. Только после этого выставляйте высоту и вылет небольшими изменениями, удерживая стрелу рукой. Последовательность важна: если сначала поднять пустую стрелу, её конец может резко опуститься после установки моноблока. Прибор крепите за штатное гнездо, проверяйте полную посадку и затягивайте металлический фиксатор без рывка. Кабель укладывайте вдоль стойки с запасом, чтобы он не тянул голову вниз и не цеплялся за ноги.

Разборка без резкого падения стрелы

Перед разборкой выключите прибор, отсоедините питание и снимите насадку, если она создаёт парусность. Один человек держит стрелу, второй постепенно ослабляет зажим. Сначала уберите прибор, затем противовес; не отпускайте стрелу, пока оба элемента не сняты. Опустите секции, сложите треногу и только после этого демонтируйте колёса при необходимости. Для фотоаппарата обычно достаточно резьбы 1/4″, но камере в клетке или видеокамере может потребоваться штативная голова. Телефон устанавливают через держатель с резьбой 1/4″. Крепления 1/4″ и 3/8″ — это резьбовые соединения, а 5/8″ (16 мм, baby pin) и 1-1/8″ (Junior Pin) — гладкие посадочные пальцы; они не взаимозаменяемы, и оборудование с гнездом 5/8″ требует именно соответствующего пальца или адаптера. Не переносите журавль за тонкую стрелу и не тяните его по полу за установленный прибор.

Как не уронить моноблок, камеру или софтбокс

Перед включением света сделайте проверку в три этапа. Сначала убедитесь, что прибор полностью вставлен в посадочное гнездо, а стопорный винт упирается в плоскую часть адаптера. Затем проверьте баланс: после отпускания стрелы она не должна самостоятельно опускаться или подниматься. Наконец, слегка надавите на стрелу рукой и убедитесь, что база не скользит, не поднимает противоположную ногу и не даёт заметного люфта. Выдвигайте стрелу лишь настолько, насколько требует кадр, не используя максимальный вылет по умолчанию. Для тяжёлой насадки используйте дополнительный страховочный трос, если на оборудовании предусмотрены точки крепления. Не оставляйте поднятый журавль без присмотра в проходе. При сквозняке, работе вентилятора или открытом окне уменьшайте вылет и увеличивайте запас по устойчивости.

Амортизация и зажимы

У журавлей встречаются пружинная амортизация, отсутствие амортизатора и простые резиновые кольца. Резиновое кольцо не равно полноценному пружинному демпферу: оно лишь ограничивает удар и не гарантирует плавное опускание тяжёлой секции. Если амортизации нет, удерживайте секцию обеими руками при ослаблении фиксатора. Зажимы проверяйте на равномерность хода и отсутствие трещин. Металлический вороток обычно лучше переносит рабочую нагрузку, чем маленькая пластиковая защёлка, но его тоже нельзя перетягивать: можно сорвать резьбу, деформировать трубу или разрушить втулку. После нескольких циклов сборки проверяйте шарнир, винты, заглушки и места крепления ног. Люфт, щелчки, самопроизвольное сползание и перекос — причина прекратить нагрузочные испытания до ремонта или замены детали.

Транспортировка, хранение и типовые поломки узлов

Для перевозки разделите конструкцию на треногу, стрелу, противовес и крепёж. Пустой мешок для песка сверните отдельно; наполненный мешок перевозить неудобно, а клапаны могут пропускать песок. Закройте металлические концы мягкими накладками и уложите детали в чехол или плотный тубус. Штатный чехол полезен для регулярных выездов, но тяжёлая версия всё равно остаётся громоздкой. Не кладите стрелу на резьбовые винты и не прижимайте пластиковые рукоятки тяжёлым оборудованием. После перевозки проверьте царапины на трубах, погнутые ноги, сломанные головки, потерянные заглушки и винты. Повреждение упаковки осматривайте до сборки. Мягкая прокладка под противовесом иногда отсутствует; тогда используйте плотную резину или ткань, закреплённую так, чтобы она не попала в шарнир и не соскользнула под нагрузкой.

Что ломается чаще всего

Наиболее уязвимы резьбовые зажимы секций, защёлки, шарниры ног, посадочные втулки стрелы и пластиковые ручки. Причины типичны: нагрузка на максимальном вылете, перемещение с установленным моноблоком, перекос при затяжке, удар при падении и перетягивание фиксаторов. Песок в мешке может просыпаться через неудобные клапаны, поэтому заполняйте его над отдельной ёмкостью и закрывайте клапан до подвешивания. Не заменяйте штатный противовес случайным металлическим предметом без защиты трубы. Внешний вид, резиновые накладки, покраска и состав комплекта могут отличаться между ревизиями. При получении сверяйте все детали с перечнем, отдельно проверяйте крепёж и состояние сварных швов. Испытание начинайте с малой нагрузки у минимального вылета, затем постепенно увеличивайте рабочую конфигурацию.

Практический чек-лист перед покупкой

• Определите массу моноблока, софтбокса, держателя, кабеля и страховки; учитывайте сумму, а не только вес прибора.
• Сопоставьте рабочий вылет с ограничением 8–15 кг или указанным для конкретной конструкции пределом 20 кг.
• Проверьте размеры: высота может быть 112–300 см, минимальная длина стрелы — около 140 см.
• Уточните диаметр перекладины — 15 мм — и тип посадки: 1/4″, 3/8″, 5/8″ или 1-1/8″ Junior Pin.
• Убедитесь, что в комплекте есть тренога, стрела, крепёж и мешок для песка; песок обычно не входит.
• Проверьте наличие колёс, тормозов, чехла и мягкой прокладки под противовес.
• Уточните тип амортизации: пружинная, резиновое кольцо или отсутствие демпфера.
• Оцените массу: тяжёлая версия может весить около 17 кг без учёта наполнителя мешка.
• Предусмотрите место для хранения и минимум двух человек для первой сборки.
• После получения осмотрите сварные швы, ноги, заглушки, винты, зажимы и шарнир до установки оборудования.

Частые вопросы

На какой максимальный вес рассчитан журавль?

Для разных длин стрелы встречается диапазон 8–15 кг; у отдельных тяжёлых стоек указывается максимум 20 кг. Это не универсальный предел для полного вылета. Вес моноблока нужно считать вместе с софтбоксом, держателем и кабелем, а при большой насадке дополнительно учитывать парусность и оставлять запас.

Есть ли ножки и колёса в комплекте?

Журавль поставляется как стойка с перекладиной и треногой; у некоторых комплектов есть колёса. Колёса требуют правильной установки и фиксации тормозов. Перед сборкой проверьте комплектность, потому что состав и отдельные детали могут отличаться между ревизиями.

Какой противовес нужен для журавля?

Используйте формулу m₁ × L₁ ≤ m₂ × L₂. Для прибора 6 кг на вылете 1,4 м и противовеса на плече 0,7 м теоретически нужно 12 кг. На практике нужен запас, поэтому уменьшайте вылет или увеличивайте массу груза. Пустой мешок без песка противовесом не является.

Можно ли установить фотоаппарат или телефон?

Фотоаппарат можно закрепить через резьбу 1/4″. Телефон устанавливают держателем для смартфона с резьбой 1/4″. Для видеокамеры предпочтительна штативная голова. Проверьте массу камеры, клетки и объектива и не размещайте комплект на максимальном вылете без расчёта момента.

Какое крепление нужно для моноблока со стад-пином 5/8″?

Посадочный палец 5/8″ (baby pin) совместим только с соответствующим гнездом или адаптером. Резьбы 1/4″ и 3/8″ являются отдельным типом крепления и не заменяют его. Перед монтажом проверьте, что палец полностью входит в крепление, стопорный винт упирается в плоскую часть, а прибор не проворачивается.

Есть ли у журавля амортизатор?

Встречаются версии с пружинной амортизацией, без амортизатора и с резиновыми кольцами. Резиновое кольцо не обеспечивает работу полноценного пружинного демпфера. Если амортизации нет, при ослаблении зажима обязательно удерживайте стрелу и опускайте её медленно, особенно с установленным противовесом.

Как собрать стойку, чтобы она не опрокинулась?

Полностью разложите треногу, направьте одну ногу под вылет стрелы, заблокируйте колёса и установите противовес до настройки высоты. Прибор закрепляйте после базового балансирования, а вылет увеличивайте постепенно. Не перемещайте стойку с установленным моноблоком и не оставляйте её на наклонном или мягком покрытии.
