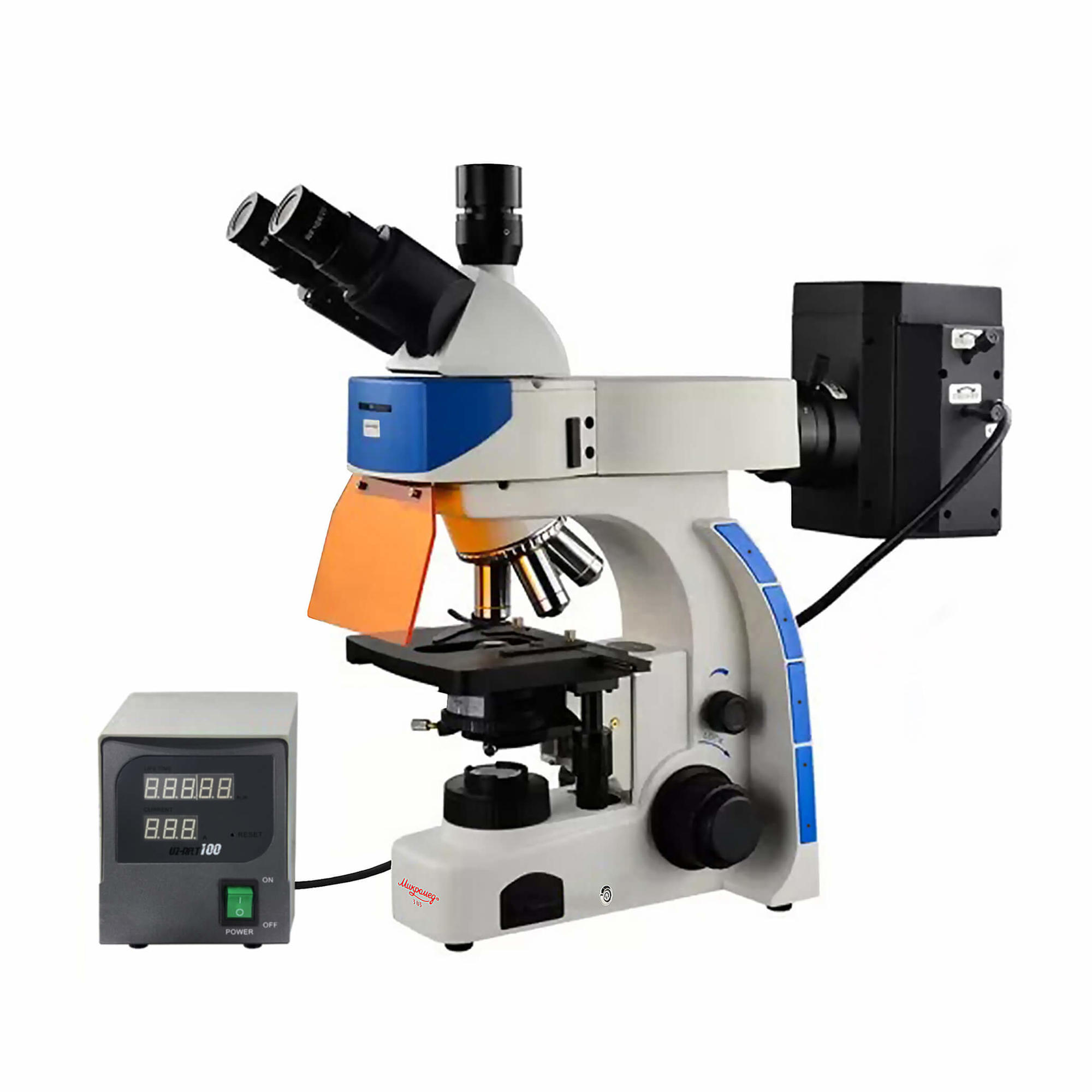

Микроскоп биологический Микромед 3 (вариант ЛЮМ 4 РТ) тринокулярный

Микроскоп Микромед 3 (вариант ЛЮМ 4 РТ) применяется для исследования объектов в обыкновенном свете и в свете видимой люминесценции, что делает его универсальным инструментом при исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарного и санитарно-эпидемиологического контроля.

Также микроскоп используется для учебного процесса в высших учебных заведениях.

Оптика исследовательского класса

Микроскоп Микромед 3 (вариант ЛЮМ 4 РТ) построен по оптической схеме «бесконечность». Оптическая система микроскопа включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства. Также в оптическую систему входит модуль осветителя отраженного света с коллектором, ртутной лампой и поворотным устройством с блоками люминесцентных фильтров.

В базовый комплект микроскопа входят объективы с планахроматической коррекцией предназначенные для работы в обыкновенном свете и с синим и зеленым светом возбуждения люминесценции – PLAN 4х/0.13, PLAN 10х/0.25, PLAN 20x/0.45, PLAN 100x/1.25 OIL. Также в комплект микроскопа входит флюоритовый объектив для работы во всех диапазонах люминесценции и с обычным светом PLAN FLUOR 40х/0.85.

По дополнительному заказу микроскоп может быть укомплектован объективами PLAN 40x/0.65, PLAN 60x/0.80, PLAN FLUOR 10х/0.35, PLAN FLUOR 20х/0.50 и PLAN FLUOR 100х/1.3 OIL.

Все оптические детали микроскопа имеют многослойное антирефлексное покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь наблюдает плоское изображение с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 дптр. Насадка допускает настройку межзрачкового расстояния в пределах 50-75 мм разворотом окулярных тубусов без потери точной фокусировки.

Оптика и цифра

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Конструкция насадки со светоделителем позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-mount. В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3".

Осветительная система Кёлера

Микроскоп оснащен осветительной системой проходящего света Кёлера. Тринокулярная конструкция с разделением светового потока требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных изображений. Схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор светлого поля с апертурной диафрагмой, слотом для дополнительных слайдеров и держателем светофильтров.

Два источника

Микроскоп имеет два независимых источника проходящего света – исследователь может выбрать светодиодный свет 5Вт «теплого белого» спектра 4500 - 5000⁰К с высокой интенсивностью или традиционную галогенную лампу. Смена источников производится простой заменой вставного блока в основании микроскопа.

Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

Люминесцентные исследования

Осветительный модуль отраженного света позволяет проводить исследования в свете видимой люминесценции в 4-х спектральных диапазонах с помощью схемы прямого освещения предмета через объектив.

Модуль люминесценции состоит из фонаря с ртутной лампой 100 Вт на регулируемом держателе, зеркала, коллектора и полевой диафрагмы. В корпусе насадки размещены апертурная диафрагма, переключаемые люминесцентные блоки и слайдер световой заглушки. Поджиг и питание ртутной лампы осуществляется от выносного блока питания.

Микроскоп Микромед 3 (вариант ЛЮМ 4 РТ) имеет четыре люминесцентных блока, каждый из которых состоит из дихроичного зеркала и светофильтров. Эти элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.

Для свечения объекта требуется свет определенного спектра - свет возбуждения. Этот спектр выделяется из спектра источника помощью светофильтра возбуждения, после чего попадает на полупрозрачное дихроичное зеркало. Оно отражает свет необходимых длин волн и направляет его через объектив для освещения предмета исследования.

Свет, отраженный от предмета, вновь проходит через объектив и дихроичное зеркало. Затем он попадает на запирающий фильтр, отрезающий уже ненужный свет возбуждения, и наблюдатель видит только изображение светящегося объекта исследования.

Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G», «B», «V» и «UV» - зеленый, синий, фиолетовый и ультрафиолетовый цвет возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.

Для науки и здравоохранения

Люминесцентные исследования проводятся как при свете собственной люминесценции объекта, так и при свете вторичной люминесценции с использованием красителей - флюорохромов. Исследования осуществляются в одной из четырех спектральных областей возбуждения:

• В ультрафиолетовой (UV) – 360 нм с длиной волны эмиссии 410 нм.
• В фиолетовой (V) – 360 нм с длиной волны эмиссии 460 нм.
• В синей (В) - 480 нм с длиной волны эмиссии 535 нм.
• В зеленой (G) - 540 нм с длиной волны эмиссии 605 нм.

Использование четырех спектральных областей позволяет применять все группы существующих флюорохромов DAPI, FITC, TRITC. Благодаря этому, микроскоп широко востребован в медицине, бактериологии, микробиологии и вирусологии. С его помощью могут быть обнаружены микобактерии туберкулеза, проводиться диагностика раковых заболеваний, бешенства, чумы, инфаркта, проводиться определение белка в тканях и исследование биологических мембран.

Точная механика

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика.

Механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 185 х 177 мм со съемным препаратодержателем. Особенностью столика является конструкция без выступающей зубчатой рейки X, что повышает безопасность при работе. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 75 - 50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм.

Для повышения точности позиционирования шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Увеличение 40х - 1000х. С дополнительной оптикой 20х-1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Исследования в отраженном свете при прямом освещении через объектив.
• Исследования в 4-х спектрах видимой люминесценции и в обычном свете.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.
• Два независимых источника света - светодиод или галогенная лампа.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Тринокулярная конструкция позволяет одновременно вести наблюдение в окуляры и
• записывать необходимые файлы.
• Комфортный угол наклона окулярных тубусов 30 градусов.
• Тубус визуализации позволяет использовать оптические адаптеры различных увеличений.
• Механизм фокусировки с регулятором усилия хода и блокировкой.

Комплектация:

• Штатив со встроенным в основание осветителем, револьверным устройством, механизмом фокусировки и менеджером света
• Револьвер на 5 гнезд для объективов (установлен)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
• Столик прямоугольный механический 185 х 177мм, безреечный, перемещение препарата 75х50мм (установлен)
• Насадка EPI люминесцентная с фонарем ртутной лампы, с ультрафиолетовым, фиолетовым, синим и зеленым фильтрами возбуждения, блоком питания и кабелями питания.
• Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.= 0.90/1.25 oil со слотом для слайдеров (установлен)
• Объектив Plan 4х/0.13 ∞/0.17
• Объектив Plan 10х/0.25 ∞/0.17
• Объектив Plan 20х/0.45 ∞/0.17
• Объектив Plan Fluor 40х/0.85 (S) ∞/0.17 (подпружиненный)
• Объектив Plan 100х/1.25 (S) oil ∞/0.17 (подпружиненный)
• Окуляр WF 10х/22 мм - 2 шт
• Наглазники на окуляры - 2 шт
• Адаптер С-mount 0.5х
• Набор светофильтров Ø 38 мм (голубой, зеленый, желтый, матовый)
• Пружинный держатель препарата
• Адаптер сетевой 12 В / 30 Вт
• Лампа галогенная 12В / 30 Вт, цоколь G4, запасная
• Лампа светодиодная 5Вт (в сменном блоке)
• Лампа ртутная 100 Вт
• Ключ шестигранный 2 мм
• Чехол пылезащитный
• Руководство по эксплуатации
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
• Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Столик прямоугольный механический 156 x 138 мм, керамический, перемещение препарата X-Y - 76 x 54 мм
• Столик прямоугольный механический 156 x 138 мм, керамический, перемещение препарата X-Y - 76 x 54 мм, препаратодержатель со стеклом
• Столик с подогревом и контроллером
• LED люминесцентный модуль, с LCD дисплеем, контроллером, ультрафиолетовым, фиолетовым, синим и зеленым фильтром возбуждения.
• Объектив Plan 40х/0.65 (S) ∞/0.17
• Объектив Plan 60х/0.80 (S) ∞/0.17 (подпружиненный)
• Объектив Plan Fluor 10х/0.35 ∞/-
• Объектив Plan Fluor 20х/0.50 ∞/0.17
• Объектив Plan Fluor 100х/1.3 (S) oil ∞/0.17 (подпружиненный)
• Окуляр WF 10х/20 мм со шкалой
• Окуляр WF 16х/13 мм Plan - 2 шт
• Окуляр WF 5х/18 мм - 2 шт
• Слайдер темного поля
• Конденсор темного поля N.А.= 0.83 – 0.91
• Конденсор темного поля иммерсионный N.А.= 1.36-1.25 oil
• Слайдер фазового контраста 10х
• Слайдер фазового контраста 20х
• Набор фазовых слайдеров 40х/60x/100x
• Турельное устройство фазового контраста с диафрагмой DF (Positive)
• Фазовый объектив Plan PH 10x/0.25 ∞/0.17 (Positive)
• Фазовый объектив Plan PH 20x/0.40 ∞/0.17(Positive)
• Фазовый объектив Plan PH 40x/0.65 (S) ∞/0.17 (S) (Positive)
• Фазовый объектив Plan PH 100x/1.25(S) oil ∞/0.17 (Positive)
• Центрирующий окуляр
• Поляризатор и анализатор для простой поляризации
• Видеоокуляр с ПО
• LCD монитор USB 2.0
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.65х
• Адаптер С-mount 1х
• Адаптер для зеркальной камеры Nikon
• Адаптер для зеркальной камеры Canon
• Калибровочный слайд X-Y
• Стекло покровное (0,17мм), 100 шт
• Стекло предметное 26х77мм (1,0-1,2 мм), 50 шт
• Стекло предметное 26х77 мм (1,0-1,2 мм) с лункой, 50 шт
• Масло иммерсионное
• Масло иммерсионное нефлюоресцирующее
• Орто-ксилол
• Адаптер сетевой 12В / 20 Вт
• Адаптер сетевой 6В / 30 Вт
• Адаптер сетевой 6В / 20 Вт
• Лампа галогенная 12В, 20Вт, цоколь G4
• Лампа галогенная 6В, 30Вт, цоколь G4
• Лампа галогенная 6В, 20Вт, цоколь G4
