Микроскоп Микромед И-2

Области применения

Микроскоп Микромед И-2 применяется для исследования объектов в проходящем свете методом светлого поля и фазового контраста. Микроскоп применяется для исследования пищевых продуктов, в фармацевтической промышленности в службах ветеринарного и санитарно-эпидемиологического контроля, в криминалистике. Инвертированный штатив и биологические объективы с большим рабочим расстоянием позволяют исследовать жидкие препараты в лабораторной посуде – кюветах и чашках Петри. Предметный столик, рассчитанный на нагрузку до 5 кг, позволяет применять микроскоп в промышленности и других областях, где необходимо проводить исследования крупных объектов.

Оптика микроскопа

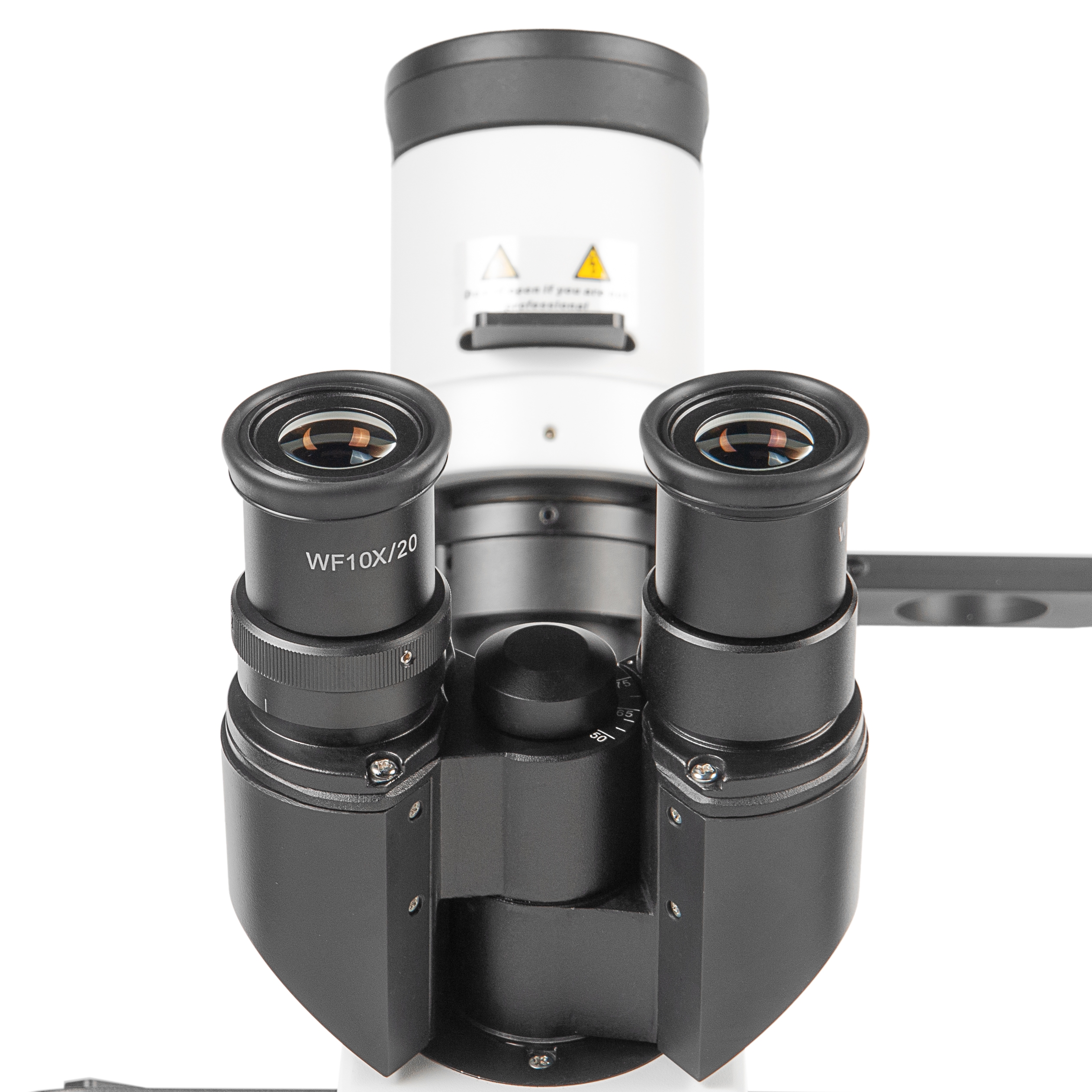

Микроскоп построен по оптической схеме «бесконечность» и включает визуальную насадку типа ICO Infinitive с окулярными тубусами, независимый оптический канал визуализации, объективы и конденсорный осветитель проходящего света, предназначенный как для работы методом светлого поля, так и методом фазового контраста.

В базовый комплект микроскопа входят биологические объективы для работы в светлом поле LWD Plan 10x/0.25, LWD Plan 20x/0.40 и LWD Plan 40x/0.60. По дополнительному заказу для микроскопа доступны объективы LWD Plan 4х/0.10, и LWD Plan 60х/0.70.

Для исследований методом фазового контраста в комплект микроскопа входит объектив LWD Plan PH 10x/0.25P. Дополнительно могут быть поставлены объективы LWD Plan PH 20x/0.40 P и LWD Plan PH 40x/0.60 P.

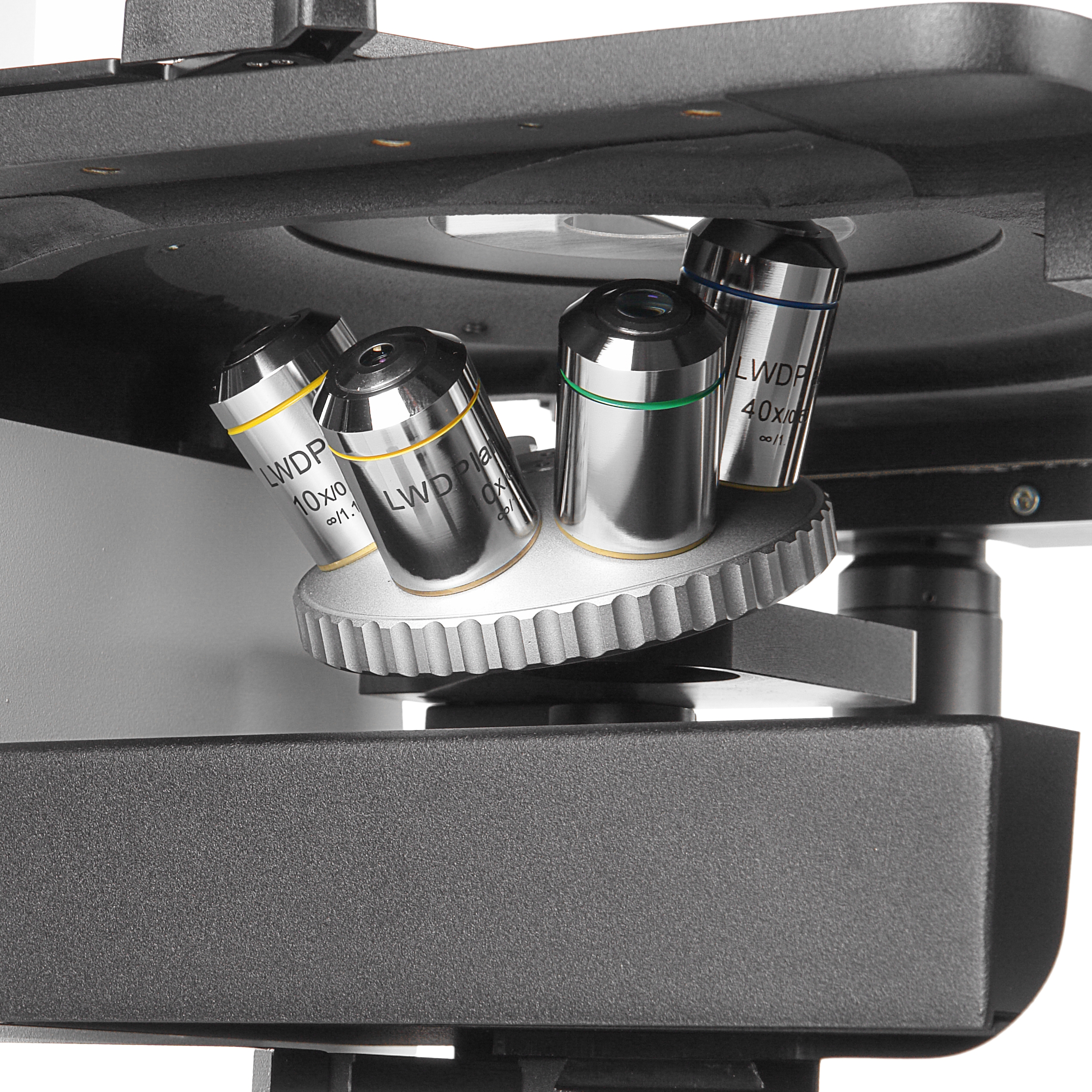

Все объективы скорректированы на бесконечность, имеют увеличенное рабочее расстояние и допускают исследования в лабораторной посуде с толщиной дна до 1,1 мм. На оптические детали нанесено многослойное антирефлексное и антигрибковое покрытие, позволяющее без ограничений использовать микроскоп в биологических лабораториях. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов.

Осветитель проходящего света

Микроскоп оснащен осветителем проходящего света на светодиоде теплого белого света 3 Вт снабженного конденсором N.A.=0.30 с апертурной диафрагмой и слотами для цветных светофильтров и фазового слайдера. Рабочее расстояние конденсора составляет 72 мм, что способствует исследованиям объектов в лабораторной посуде. При необходимости исследования особо крупных объектов, рабочее расстояние может быть увеличено до 150 мм с ухудшением качества освещения. Для этого требуется удалить конденсор, имеющий съемную конструкцию. Для питания осветителя предназначен внешний блок стабилизированного питания постоянного тока.

Фазовый контраст и светлое поле

Осветитель позволяет работать как в светлом поле, так и методом фазового контраста, позволяющим исследовать малоконтрастные биологические объекты, плохо визуализируемые в светлом поле. Для выбора метода исследований используется слайдер с отверстиями – для фазового контраста устанавливается отверстие с кольцевой диафрагмой, для светлого поля предназначено свободное отверстие. Фазовая диафрагма комплектного слайдера рассчитана на объектив с увеличением 10х и снабжена центрировочными винтами для юстировки фазовых колец.

Цифровой контроллер

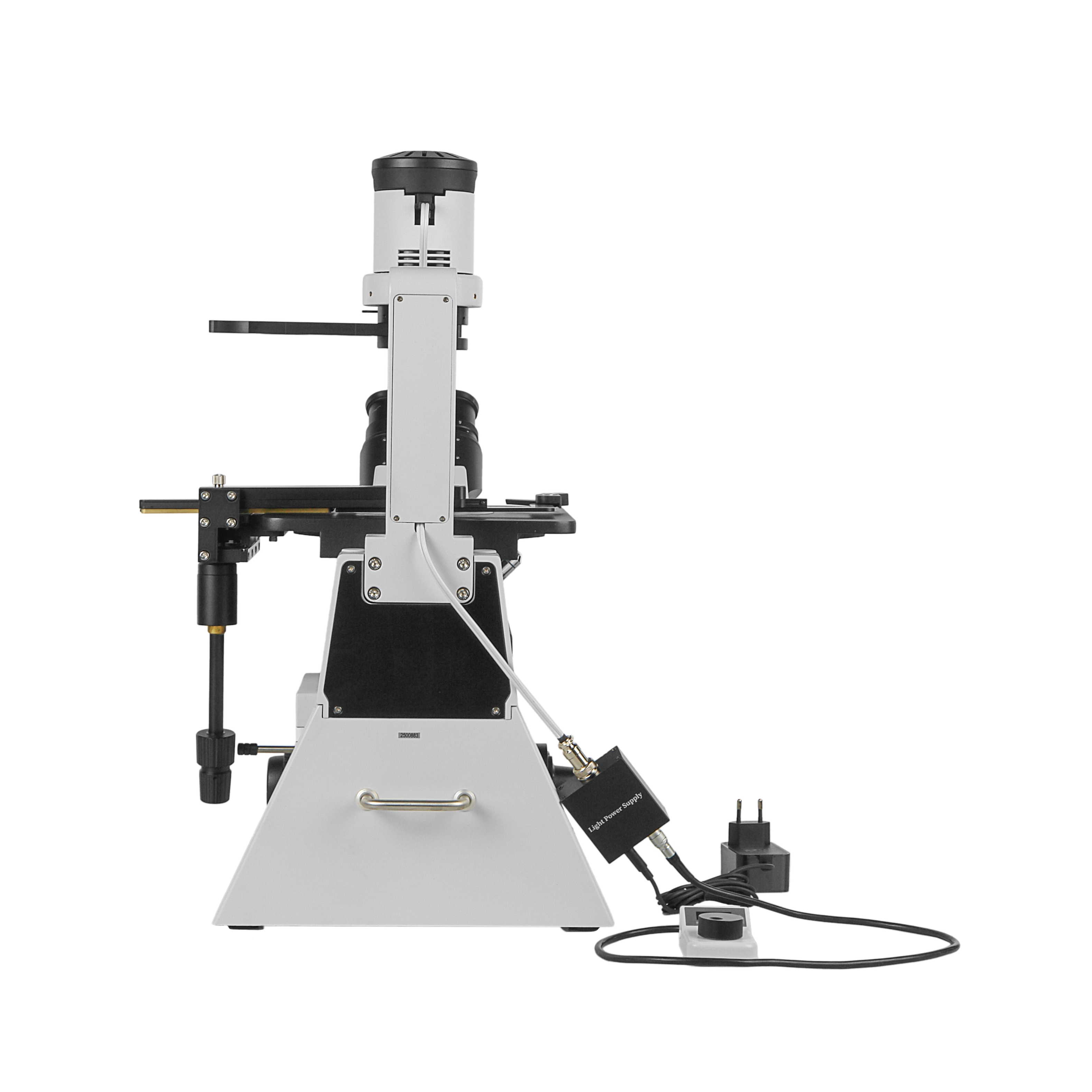

Для питания осветителя стабилизированным напряжением и регулировки его яркости с высокой точностью в комплект микроскопа входит контроллер с блоком питания. Контроллер позволяет выставлять яркость с точностью до 0,5% и регулировать ее в пределах 0-100%. Кроме того, устройство индицирует внутреннюю температуру, влажность и предупреждает о включенном потенциально опасном УФ-освещении.

Использование камеры

Конструкция микроскопа предусматривает использование камеры для просмотра изображений на внешнем мониторе и выводе данных на ПК. Для установки камеры в микроскоп встроен оптический канал визуализации. Камера устанавливается на оптический адаптер с резьбой стандарта C-mount. В комплект поставки микроскопа входит адаптер с увеличением 0.5х, позволяющий полноценно использовать большинство окулярных камер с сенсорами размерами от 1/3″ до 1/2.5″. Разделение светового потока между каналом визуализации и окулярами осуществляется оптическим переключателем. В выключенном положении 100% светового потока направляется на окуляры, во включенном положении переключателя свет разделяется между окулярами и каналом визуализации в соотношении 50:50.

Фокусировка микроскопа

Инвертированный штатив микроскопа оборудован неподвижным предметным столиком, фокусировка осуществляется перемещением по вертикали револьверного устройства с объективами. Фокусировка производится с помощью зубчато-реечной конструкции. Люфты механизма компенсированы демпфированием направляющих. Общий ход механизма составляет 15 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Цена деления шкалы тонкой фокусировки 0,001 мм. Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания.

Предметный столик

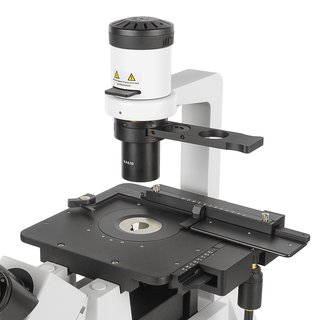

Усиленный предметный столик расположен над объективами и предназначен для размещения объектов массой до 5 кг. Столик имеет размеры 240х260 мм, в комплекте механический препаратоводитель 135x85 мм на ременных передачах, гарантирующих плавность и точность перемещения без люфтов. Привод по X-Y осуществляется коаксиальными рукоятками с изменяемым углом наклона оси. Столик имеет центральное отверстие для предметных вставок. На рабочую поверхность столика нанесено стойкое к царапинам антибликовое керамическое покрытие.

Особенности:

• Увеличение 100х-400х. С дополнительной оптикой 20х-960х.
• Оптическая система скорректирована на бесконечность.
• Исследования методом светлого поля и фазового контраста в базовой комплектации.
• Рабочее расстояние конденсора до 150 мм.
• Независимый канал визуализации с переключателем.
• Регулировка освещения высокоточным контроллером.
• Антигрибковое покрытие оптики для работы в биологических лабораториях.

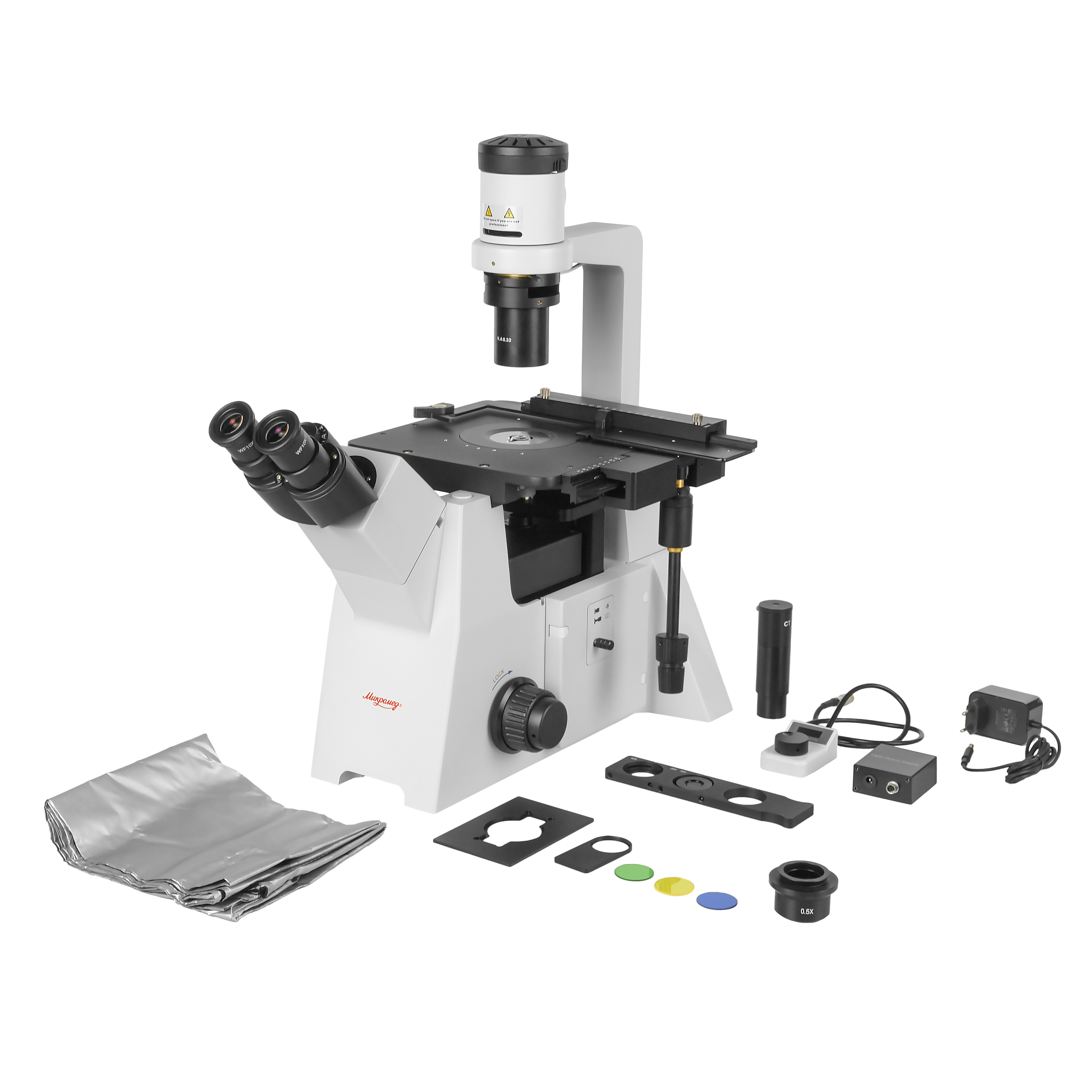

Комплектация:

• Инвертированный штатив с предметным столиком, механизмом фокусировки и оптическим каналом визуализации
• Револьвер на 6 объективов (установлен)
• Насадка бинокулярная ICO Infinitive с наклоном тубусов 45⁰  (установлена)
• Препаратоводитель механический с коаксиальным механизмом перемещения  X-Y (установлен)
• Осветитель светлого поля с конденсором N.А.= 0.30 со слотами для PH слайдера и светофильтров  (установлен)
• Объектив LWD Plan 10х/0.25  ∞/1.1
• Объектив LWD Plan 20х/0.40  ∞/1.1
• Объектив LWD Plan 40х/0.60  ∞/1.1
• Объектив LWD Plan РН 10х/0.25 Р  ∞/1.1
• Окуляр WF 10х/20 мм - 2 шт
• Наглазники на окуляры - 2 шт
• Слайдер фазового контраста 10х
• Вспомогательный микроскоп СТ (центрировочный окуляр)
• Набор светофильтров Ø34 мм (голубой, зеленый, желтый)
• Держатель цветных светофильтров
• Предметная вставка круглая Ø120 мм
• Предметная вставка прямоугольная 128 х 86 мм
• Адаптер С-mount 0.5х
• Контроллер с кабелем
• Блок питания контроллера
• Адаптер сетевой с кабелем
• Чехол пылезащитный
• Руководство по эксплуатации
• Объектив LWD Plan 4х/0.10  ∞/1.1
• Объектив LWD Plan 60х/0.70 ∞/1.1
• Объектив LWD Plan РН 20х/0.40 Р ∞/1.1
• Объектив LWD Plan РН 40х/0.60 Р ∞/1.1
• Окуляр W 10х/20 со шкалой
• Окуляр WF 16х/13 Plan - 2 шт
• Окуляр WF 5х/18 - 2 шт
• Слайдер фазового контраста 10х /20х/40х
• Адаптер С-mount 0.25х
• Адаптер С-mount 0.65х
• Адаптер С-mount 1х
• Адаптер для зеркальной камеры Nikon
• Камера с ПО
• LCD монитор USB 2.0
• Калибровочный слайд X-Y
