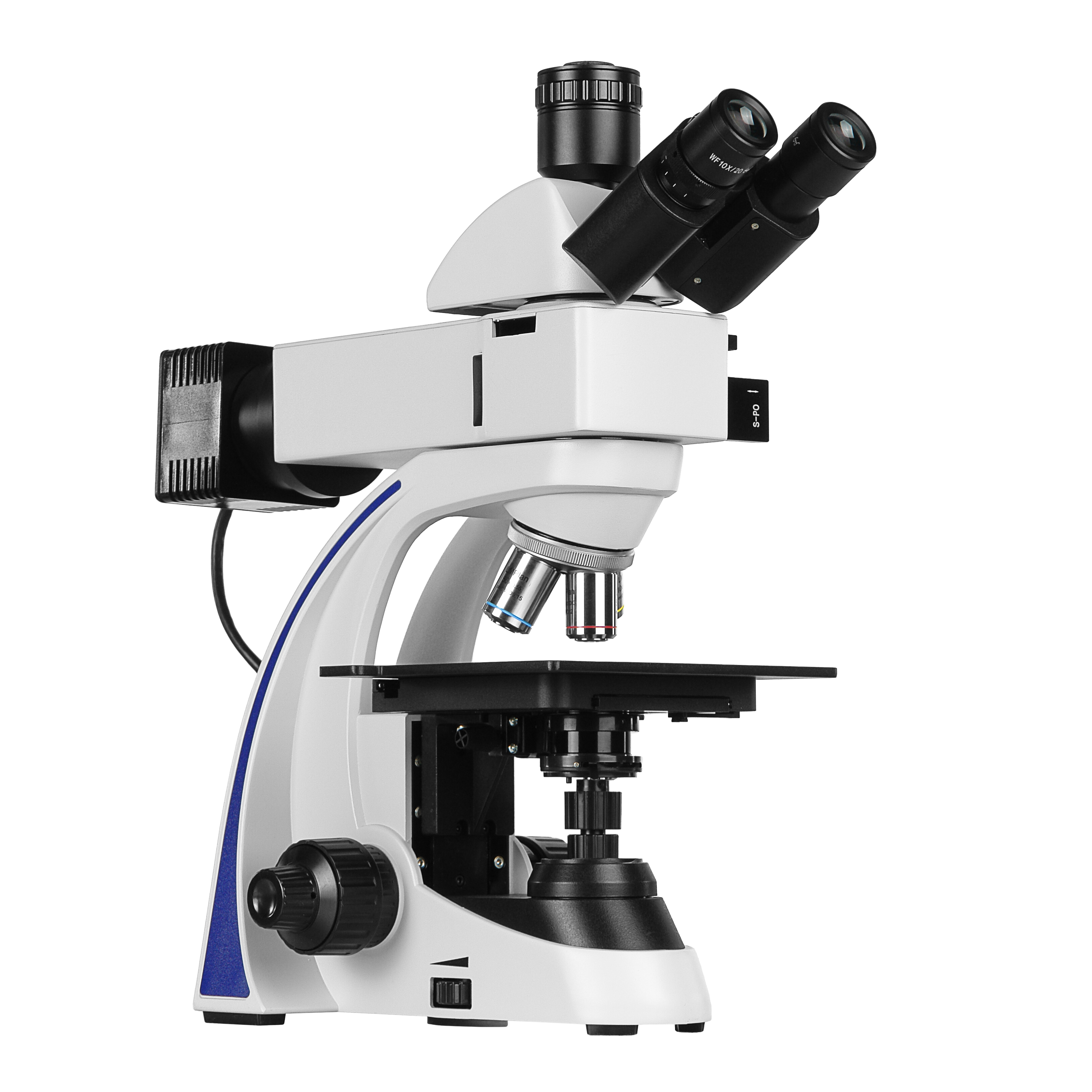

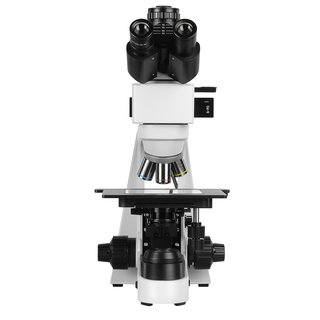

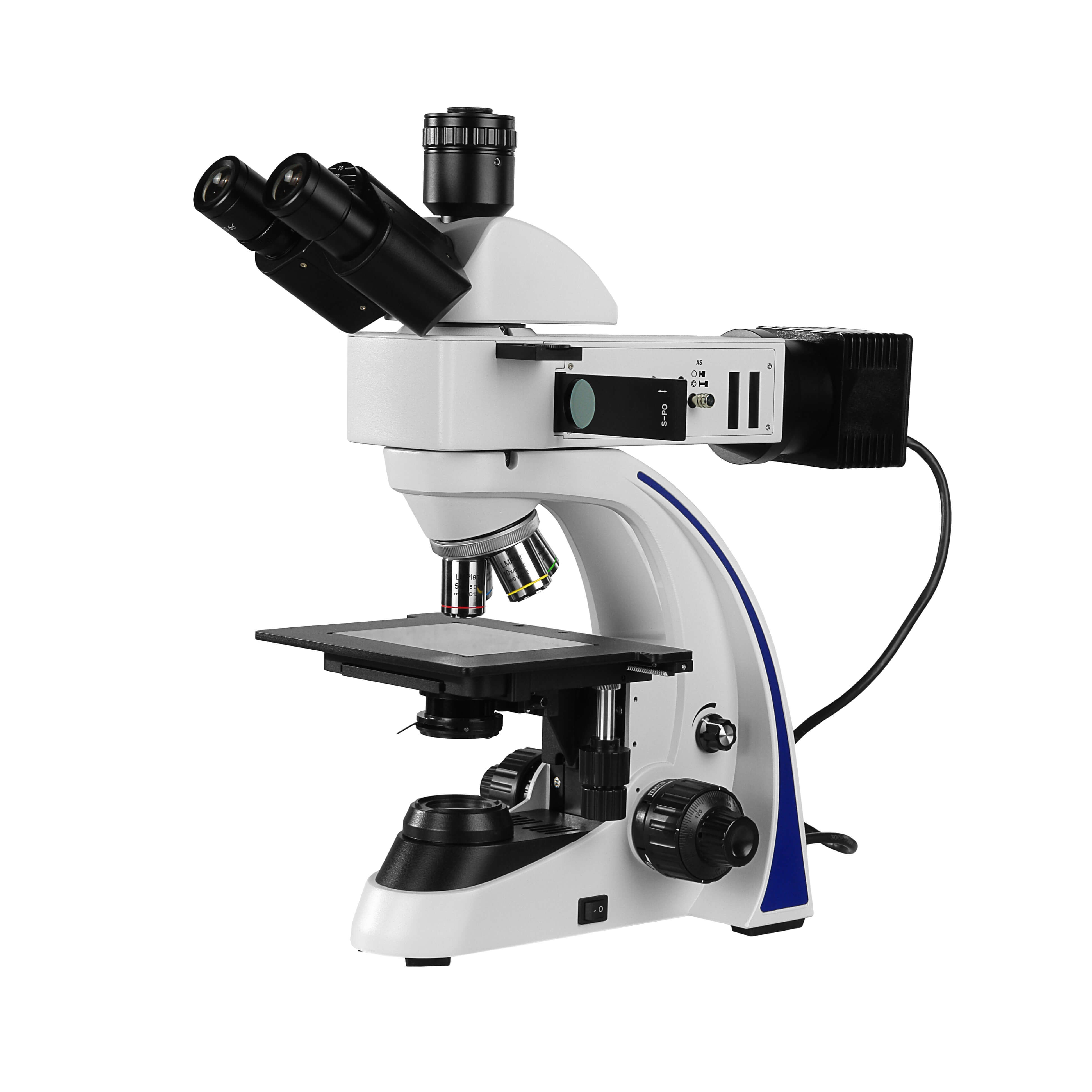

Микроскоп Микромед МЕТ-4

Исследовательский класс

Микроскоп Микромед МЕТ-4 относится к профессиональным исследовательским микроскопам и предназначен для изучения микроструктур металлов и их сплавов, полупроводников и геолого-рудных исследований. Но не только – микроскоп широко применяется на производстве, в археологии, микроэлектронике и во всех областях науки и техники, в которых необходимо изучать структуры различных материалов, а также в криминалистике и в высших учебных заведениях. Исследования могут проводиться не только в обыкновенном, но и в поляризованном свете. Осветитель проходящего света микроскопа позволяет исследовать прозрачные и полупрозрачные объекты – пленки, нанопокрытия, фильтраты, пробы жидких и газовых сред.

Схема «бесконечность»

Микроскоп имеет оптическую схему, скорректированную на бесконечность, что в сочетании с высоким качеством оптических компонентов позволяет наблюдать безупречные изображения объектов.

Оптическая конструкция включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, осветитель проходящего света и модуль осветителя отраженного света. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

Микроскоп имеет модульное строение, что в сочетании со схемой «бесконечность» позволяет легко модернизировать и обновлять конфигурацию исходя из исследовательских задач.

Объективы без компромиссов

В базовый комплект микроскопа входят специальные металлографические объективы. Объективы отличает большое рабочее расстояние и высокая степень коррекции кривизны поля, сферической и хроматических аберраций. Объективы рассчитаны на бесконечность и предназначены для наблюдений без покровных стекол.

В комплекте объективы L PLAN 5x/0.15, L PLAN 10x/0.30, L PLAN 20x/0.40 и L PLAN 50x/0.55.
По дополнительному заказу доступен объектив L PLAN 100х/0.80. Объективы позволяют наблюдать плоское изображение без искажений по краям и с высоким разрешением по всему полю. Это обеспечивает высокую информативность, как при исследованиях в окуляры, так и при использовании камеры. Объективы парфокальны, это позволяет не терять наводку на резкость при смене увеличений.

Все оптические детали объективов, окуляров и визуальной насадки изготовлены из оптических стекол высокого класса с многослойным просветляющим покрытием поверхностей, что способствует минимальному светорассеянию и обеспечивает наблюдение контрастного и яркого изображения.

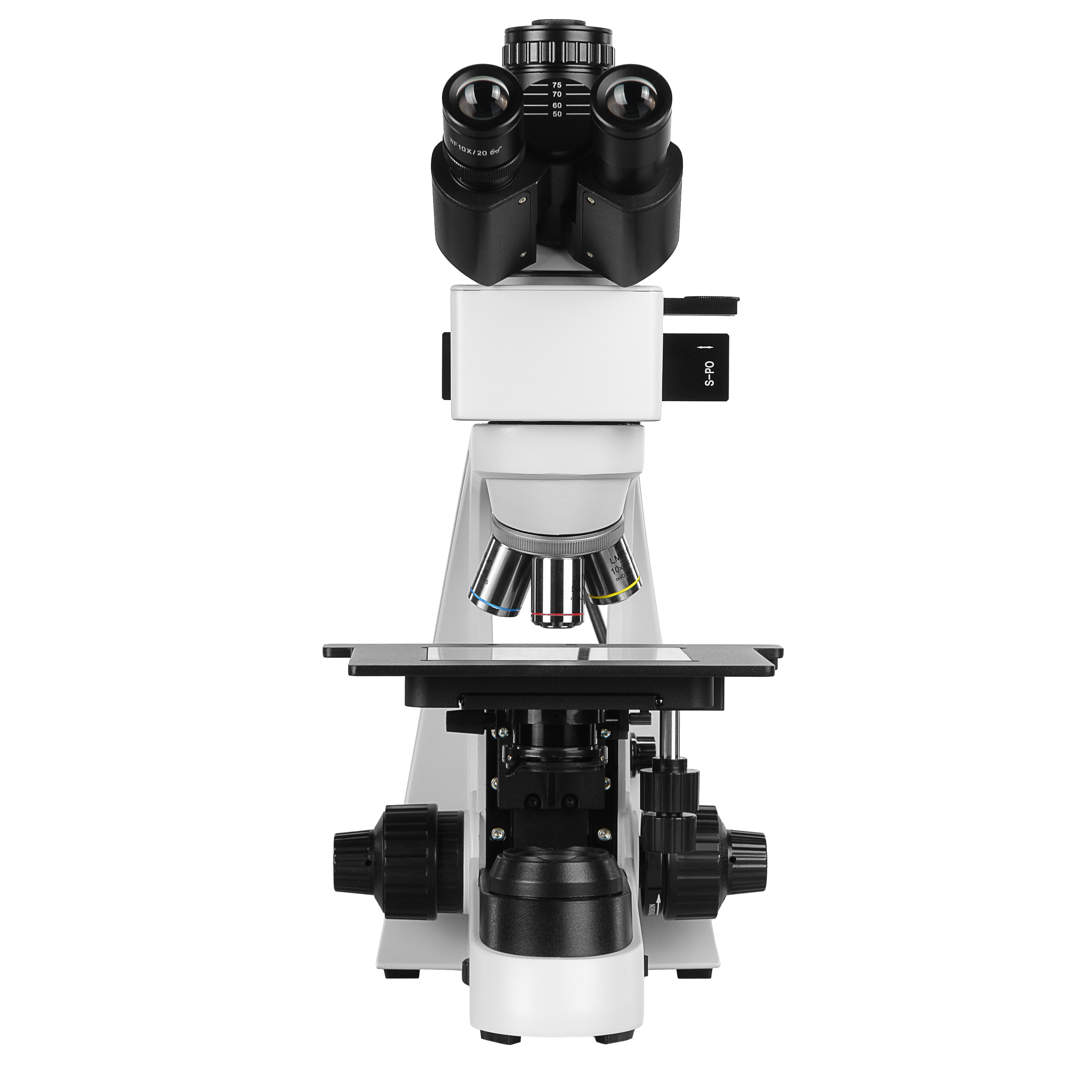

Комфортные исследования

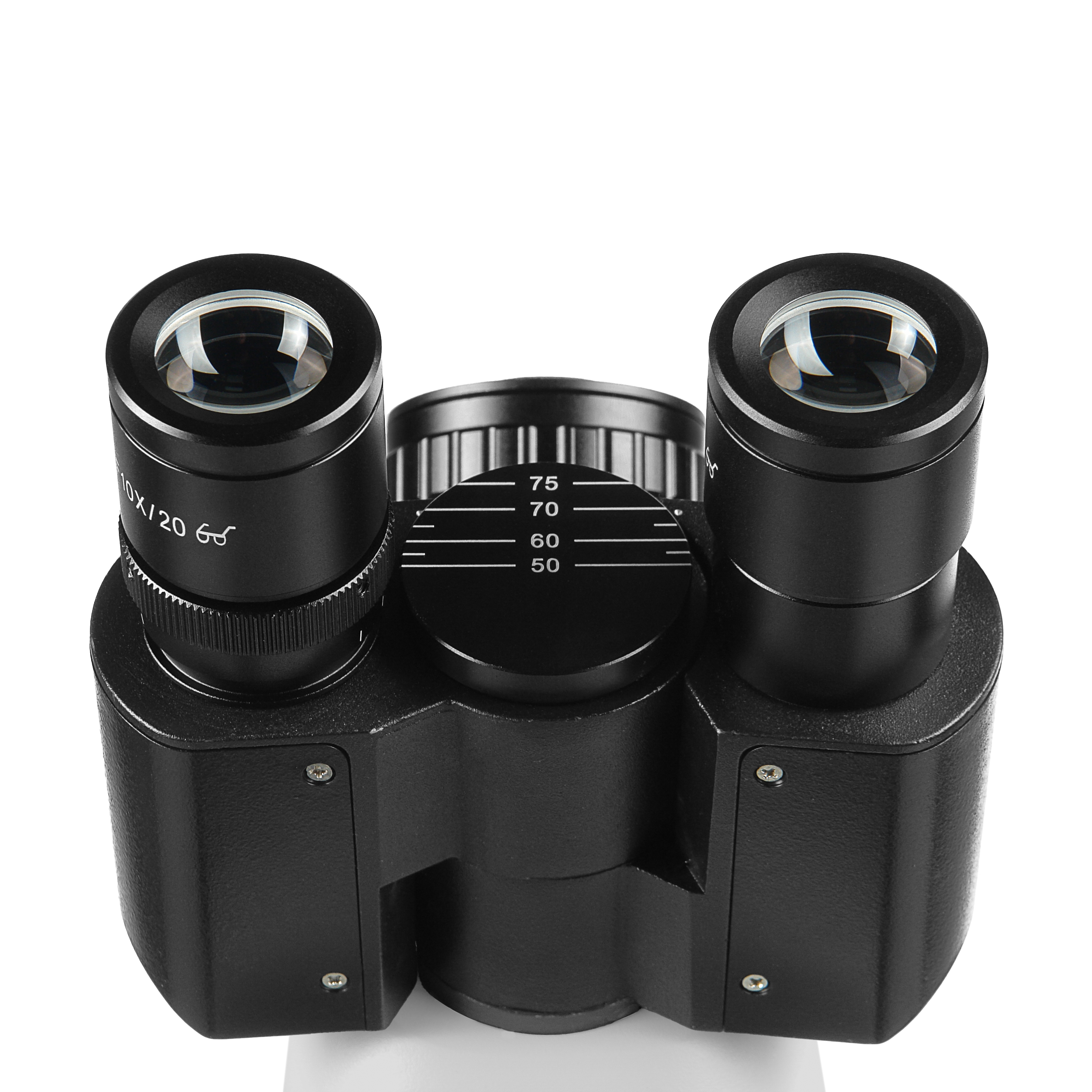

Микроскоп комплектуется окулярами широкого поля WF 10х/20 с вынесенным на 20 мм выходным зрачком, что позволяет комфортно проводить исследования как в очках, так и без них. По дополнительному заказу доступны окуляры WF 16х/13 и WF 10/20 с измерительной шкалой или сеткой. Визуальная насадка микроскопа имеет эргономичный угол наклона тубусов 30 градусов, позволяющий максимально снизить нагрузку на шейный отдел позвоночника исследователя и сделать работу на микроскопе комфортной и эффективной.

Проходящий свет

Осветитель проходящего света позволяет проводить исследования прозрачных или полупрозрачных объектов. Осветитель проходящего света состоит из оптического коллектора со светодиодом и конденсора Аббе. Конденсор с N.A. = 1.25 имеет встроенную ирисовую апертурную диафрагму, его конструкция допускает перемещение по оптической оси в диапазоне 14 мм для настройки осветителя. В качестве источника света применен светодиод 3 Вт с «теплым дневным» спектром излучения 4500⁰К.

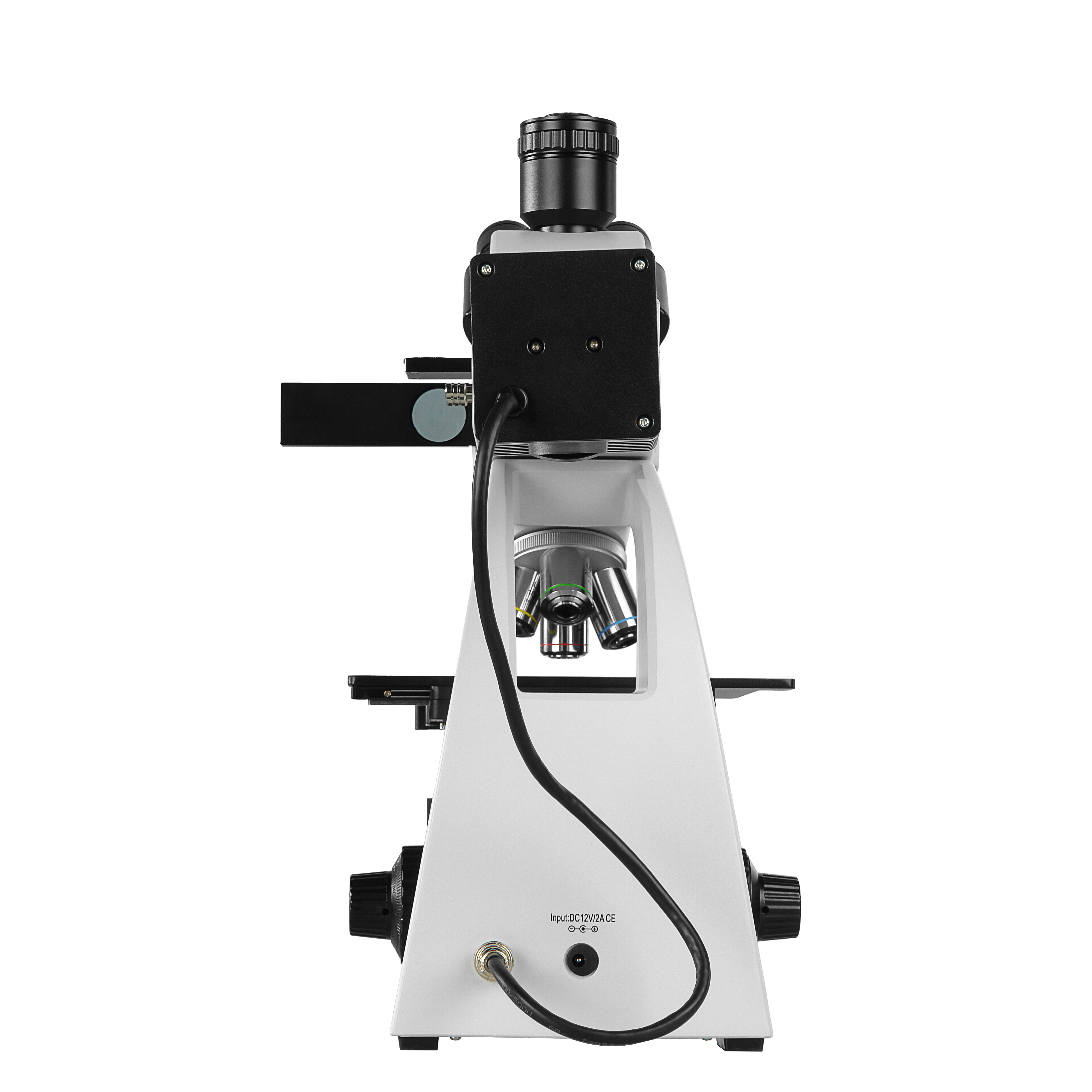

Отраженный свет

Металлографический микроскоп часто используется для исследования объектов, плохо отражающих свет или, наоборот, отполированных до зеркального блеска шлифов, что накладывает особые требования к его осветительной системе.

В микроскопе Микромед МЕТ-4 реализована сложная система прямого освещения предмета через объектив на основе схемы Кёлера. В этой схеме используется конденсор с светодиодом 5 Вт и опак-иллюминатор, направляющий свет, отраженный от объекта в окулярные тубусы. Одновременно свет источника от конденсора направляется опак-иллюминатором через объектив микроскопа на предмет исследования. Свет в подобной системе падает на предмет точно по вертикали и создает высокую интенсивность освещения строго в размер поля зрения объектива в пространстве предметов.

Осветитель отраженного света состоит из вынесенного фонаря со светодиодом и коллектором и корпуса с конденсором, полевой и апертурной диафрагмой и опак-иллюминатором. Диафрагмы имеют механизмы центрировки, в корпусе осветителя расположены слоты для комплектных слайдеров поляризатора и анализатора, а также для дополнительных интерференционных светофильтров. Корпус и фонарь осветителя образуют единый функциональный модуль.

Поляризованный свет

Осветитель отраженного света предназначен для работы не только с обычным светом, но и с поляризованным. Благодаря этому можно обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Для работы в поляризованном свете используется выдвижной поляризатор с постоянной плоскостью поляризации и вращающийся на 360⁰ выдвижной анализатор. При работе с обычным светом поляризатор и анализатор из хода лучей выводятся.

Использование камеры

Тринокулярная конструкция визуальной насадки микроскопа позволяет передавать изображения на внешний монитор и записывать файлы с помощью дополнительной окулярной камеры, устанавливаемой в оптический выход канала визуализации. Отсутствие необходимости переключать световой поток с окуляров на камеру позволяет вести запись параллельно с наблюдением в окуляры.

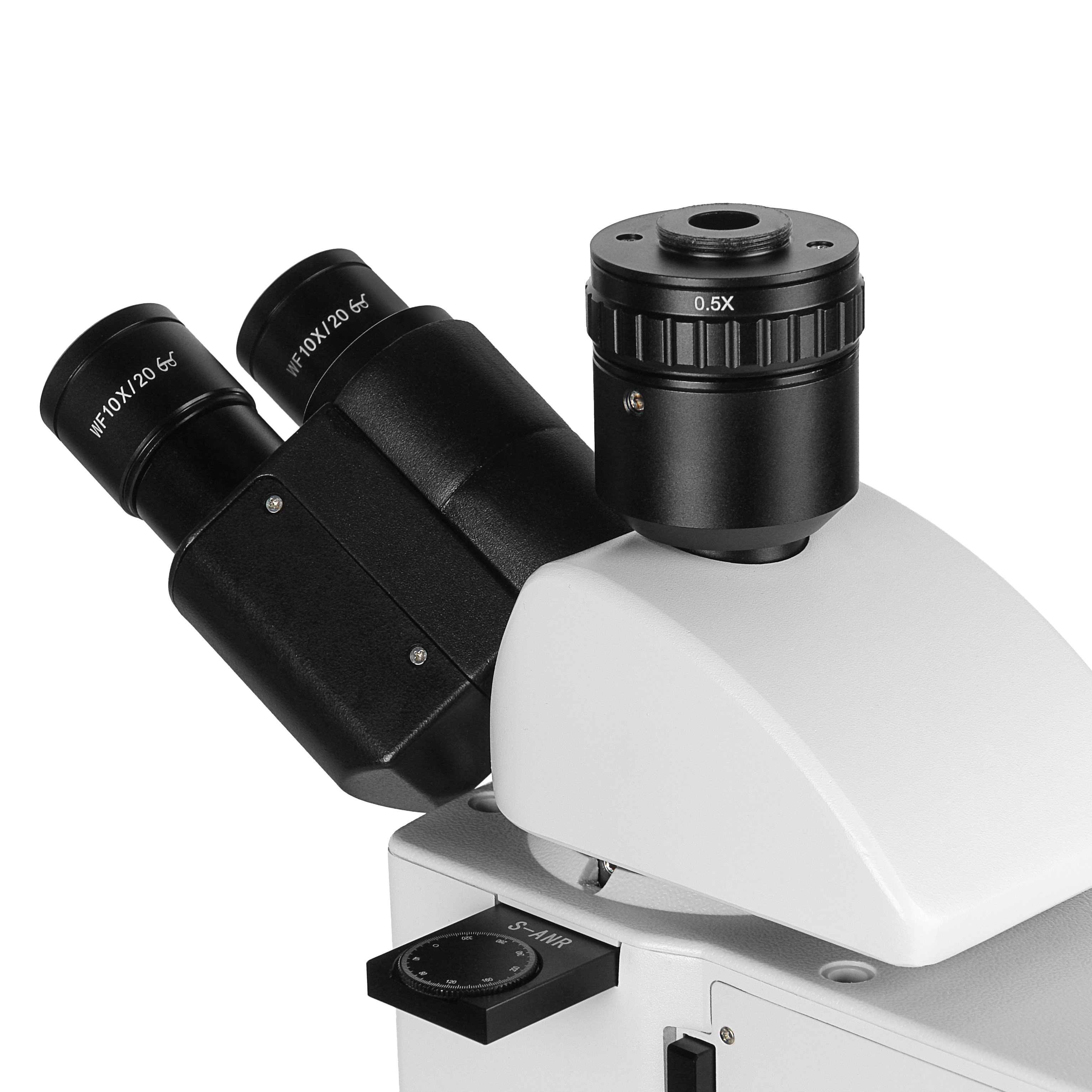

Камера устанавливается на адаптер стандарта С-mount. В комплект поставки входит оптический адаптер с увеличением 0.5х, что позволяет без потерь информации использовать камеры с форматом сенсора от 1/3″ до 1/2″. Адаптер имеет оптическую конструкцию с внутренней фокусировкой для настройки парфокальности цифрового и оптического изображения.

Фокусировка микроскопа

Микроскоп предусматривает исследования крупных объектов, поэтому его конструкция обеспечивает значительный диапазон перемещения предметного столика - 30 мм. Фокусировка осуществляется с помощью механизмов грубой и тонкой фокусировки, перемещающих предметный столик по направляющей с помощью зубчато - реечного механизма. Отсутствие люфтов обеспечивается демпфированной конструкцией механизма.

Безопасный предметный столик

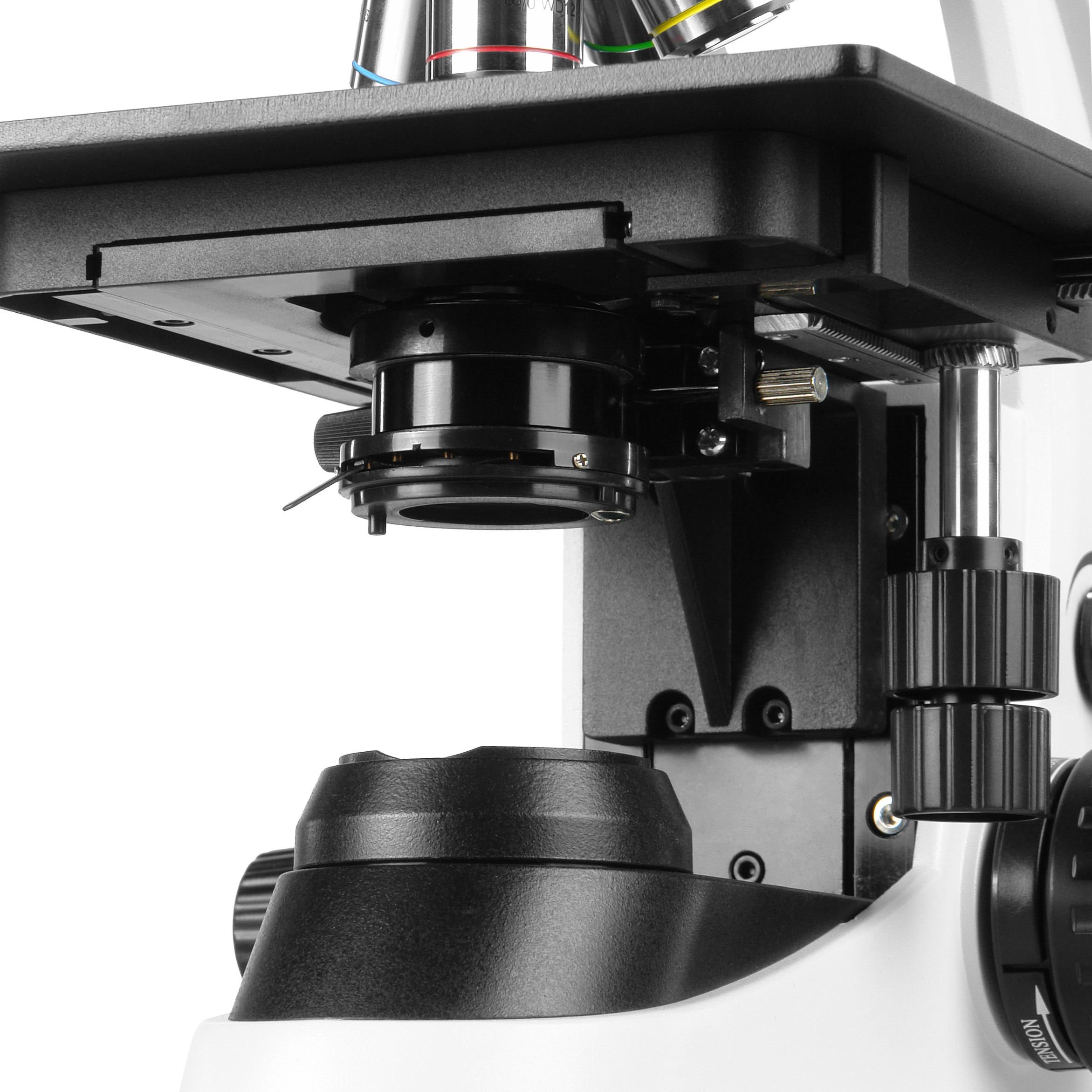

Микроскоп оборудован механическим предметным столиком с размерами 190 х 149 мм. Демпфированный механизм обеспечивает плавное перемещение объекта по направлениям X - Y
в диапазоне 78 - 52 мм. Особенностью столика являются зубчатая рейка оси X – при перемещении она не выступает за габариты столика, что делает работу с микроскопом безопасной. Столик имеет центральное прямоугольное отверстие для прозрачных и непрозрачных предметных вставок размером 120х90 мм.

Особенности

• Оптическая схема «бесконечность»
• Увеличение 50х - 500х, с дополнительной оптикой 50х - 1600х
• Планахроматические объективы c большим рабочим расстоянием
• Исследования в проходящем и отраженном свете
• Прямое освещение через объектив на основе схемы Кёлера
• Исследования в поляризованном свете
• Тринокулярная визуальная насадка с адаптером С-mount
• Модульная конструкция для легкой модернизации

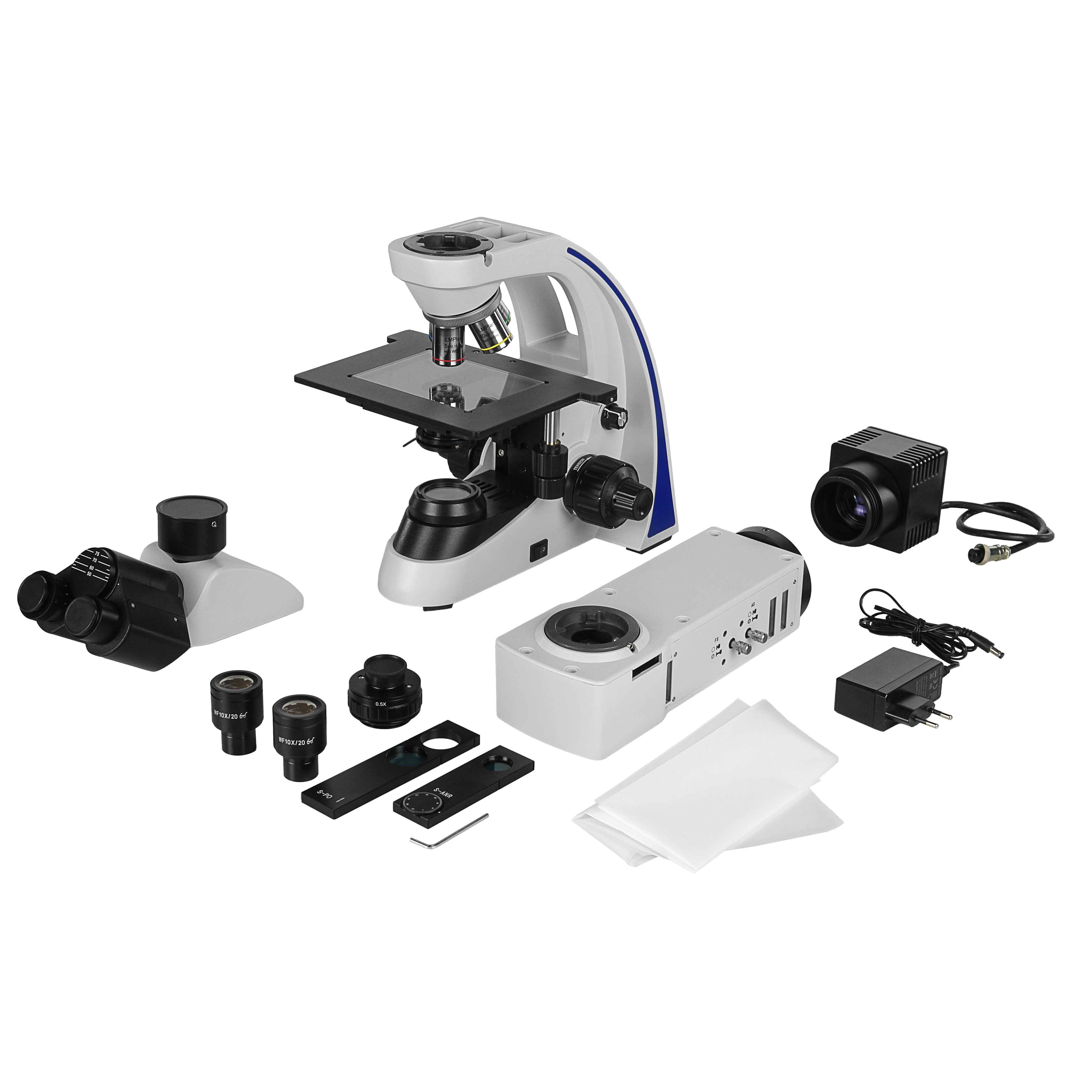

Комплектация:

• Штатив со встроенным в основание осветителем, револьверным устройством и механизмом фокусировки
• Револьвер на 4 позиции объективов (установлен на штативе)
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
• Столик прямоугольный механический 190х150 мм, перемещение образца 78х52 мм,     без выступающих реек (установлен на штативе)
• Осветитель отраженного света с фонарем, конденсором и кабелем
• Конденсор Аббе светлого поля NА = 1.25 с кронштейном, регулировка по высоте 14 мм (установлен на штативе)
• Объектив LМ PLAN 5x/0.15  ∞/0
• Объектив LМ PLAN 10x/0.30  ∞/0
• Объектив LМ PLAN 20x/0.40  ∞/0  W.D.
• Объектив LМ PLAN 50x/0.55  ∞/0  W.D.
• Окуляр 10х/20 мм с удаленным зрачком - 2 шт
• Слайдер с поляризатором, неподвижным
• Слайдер с анализатором, поворотным на 360⁰
• Вставка 120х90 мм в предметный столик, прозрачная
• Адаптер С-mount 0.5х, с фокусировкой
• Адаптер сетевой 12В/2А 100 - 240В
• Пылезащитный чехол
• Ключ шестигранный 2.5 мм
• Руководство по эксплуатации
• Объектив LМ PLAN 100х/0.8  ∞/0
• Окуляр 16х/13 мм с удаленным зрачком - 2 шт
• Окуляр 10х/20 мм со шкалой
• Слайдер с интерференционным синим фильтром
• Слайдер с интерференционным зеленым фильтром
• Слайдер с интерференционным конверсионным фильтром
• Вставка 120х90 мм в предметный столик, непрозрачная
• Окулярная камера (видеоокуляр) с ПО
• Адаптер С-mount 0.35х, с фокусировкой
• Адаптер С-mount 1х, с фокусировкой
• Калибровочный слайд X-Y
