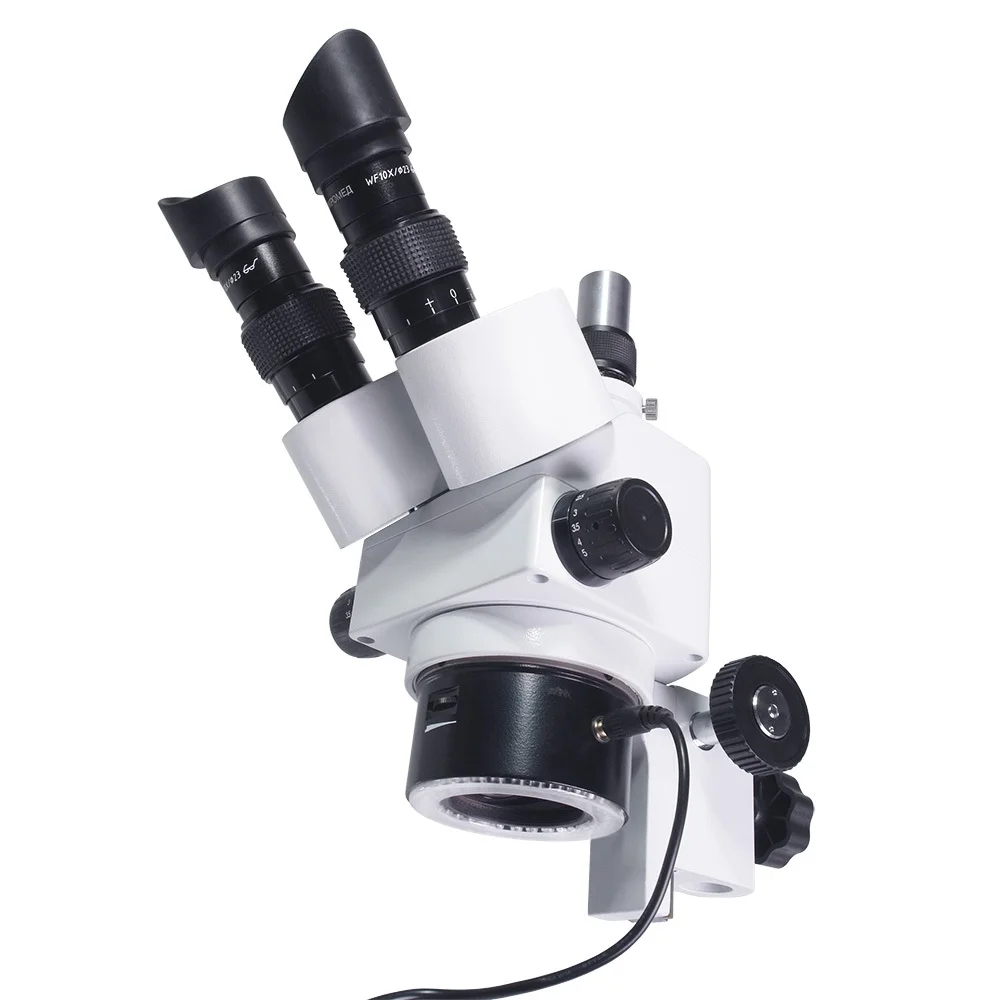

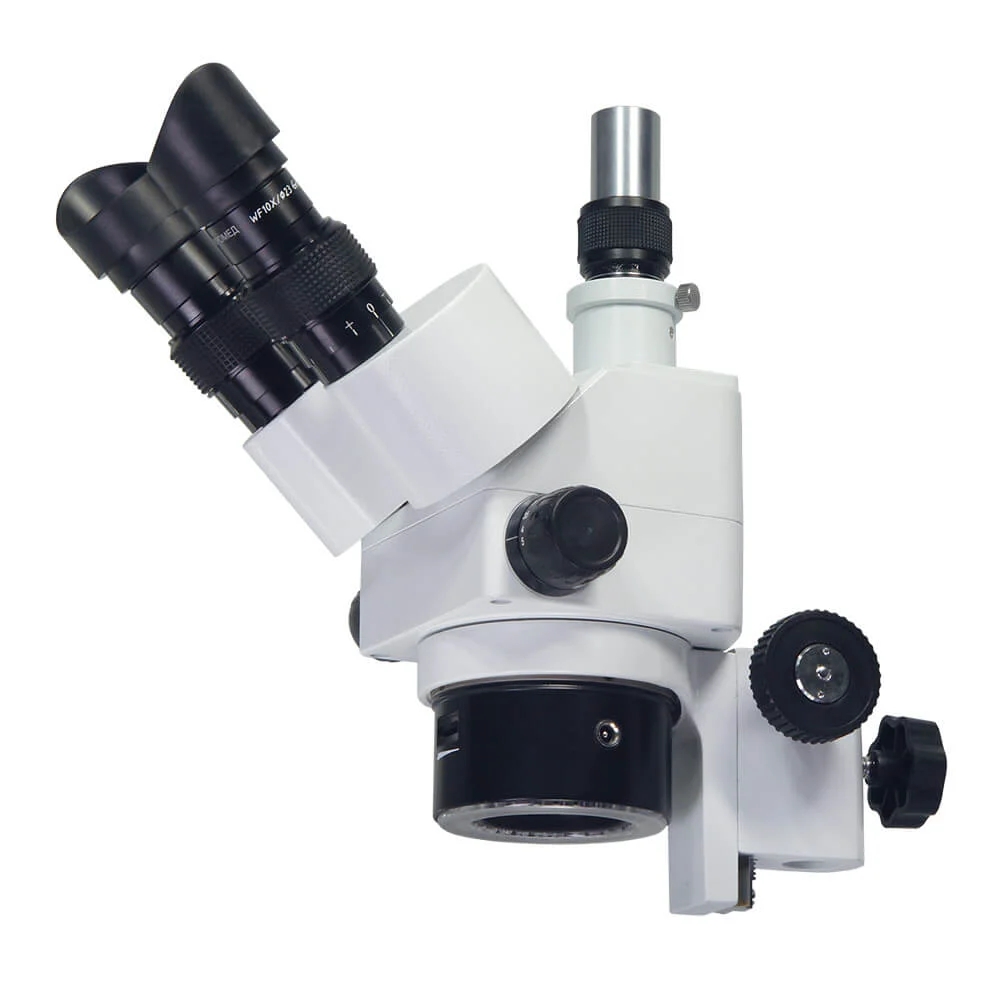

Оптическая головка МС-4-ZOOM (тринокуляр) с фокусировочным механизмом

Назначение и возможности

Стереоскопическая головка МС-4-ZOOM (тринокуляр) предназначена для наблюдения прямых изображений двух - и трехмерных объектов. С ее помощью могут выполняться различные прецизионные работы, требующие точной координации глаз и рук наблюдателя, например, монтаж микроэлектронных компонентов или приготовление микропрепаратов для биологических исследований.

Головка используется с дополнительными штативами Микромед TD-1, TD-2, TD-3 или TD-4, имеющих четыре и более степени свободы. Конструкция этих штативов позволяет
в широких пределах перемещать и наклонять оптическую головку. Возможность перемещения головки в горизонтальном и вертикальном направлении на значительные величины в сочетании с поворотами, уклонами и выносом за пределы предметного стола предоставляют исследователю возможность установить головку в любое удобное положение. Это позволяет использовать микроскоп для исследования крупных объектов, которые из-за своих габаритов не могут быть размещены на предметном столе -
в промышленности, для контроля качества габаритных объектов, для выполнения радиомонтажных, ремонтных и реставрационных работ.

Рабочее расстояние и поле зрения

Возможность использования штативов со значительным диапазоном перемещения головки позволяет применять дополнительные оптические насадки 0.5х, 1.5х и 2х. Благодаря насадкам можно изменять рабочее расстояние в пределах от 177 до 33 мм.

Максимальное рабочее расстояние 177 мм достигается при использовании насадки 0.5х, размер поля зрения при этом составит 62 мм, общее увеличение 3.7х - 25х. Максимальное увеличение достигается с насадкой 2х, при этом рабочее расстояние составит 33 мм при размере поля зрения 2.3 - 15.5 мм.

При использовании оптических насадок рабочее расстояние головки остается постоянным вне зависимости от установленного увеличения объективов или применяемых окуляров. Без использования оптических насадок рабочее расстояние также неизменно и всегда составляет 113 мм.

Дополнительные окуляры

Для оптической головки МС-4-ZOOM (тринокуляр) доступны дополнительные окуляры WF 15х/15, WF 20х/13.5 и окуляр WF 10х/23 с измерительной шкалой. Использование дополнительных окуляров изменяет общее увеличение головки и размер поля зрения. Рабочее расстояние остается неизменным.

Качество изображения

Высокое качество изображения, создаваемое стереоскопической головкой, определяется точно рассчитанными и изготовленными объективами с переменным увеличением. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. В результате наблюдатель видит отличное трехмерное изображение, вне зависимости от выбранного увеличения, как при визуальном наблюдении, так и при записи файлов с помощью окулярной камеры. Точная фокусировка сохраняется при любом положении рукоятки изменения увеличения.

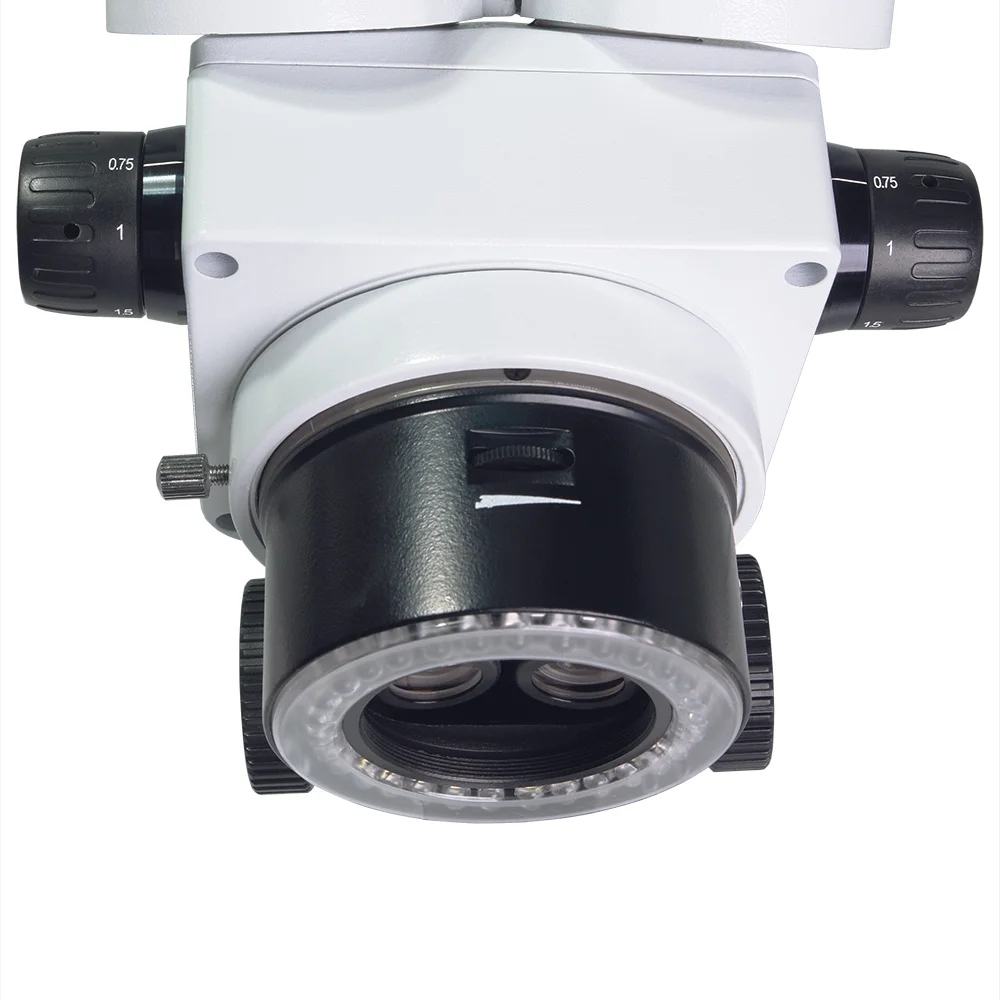

Кольцевой осветитель

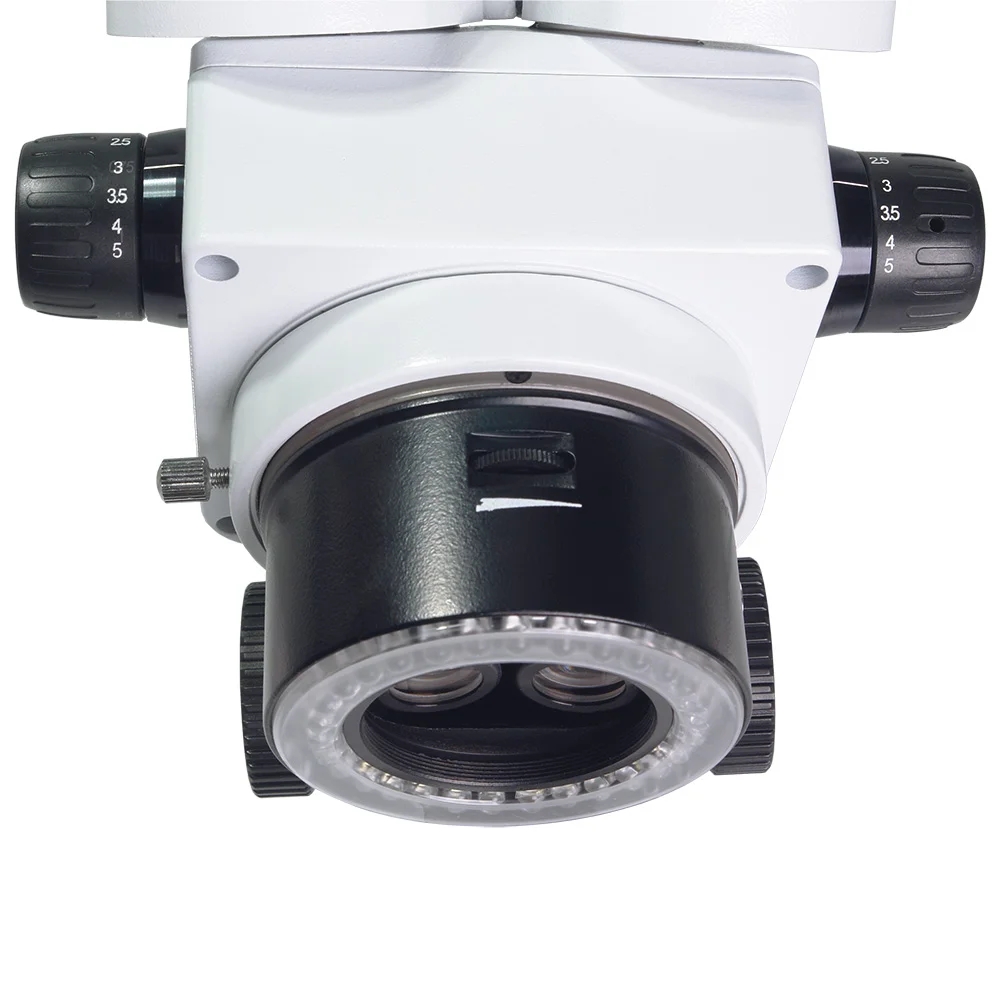

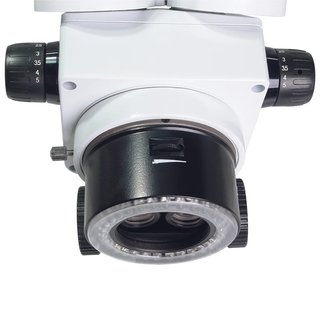

Стереоскопическая головка МС-4-ZOOM (тринокуляр) предназначена для проведения исследований в отраженном свете с помощью встроенного кольцевого осветителя. Осветитель создает освещение со спектром, близким к дневному свету - подобный свет способствует правильной цветопередаче и упрощает настройку WB при использовании камеры. В осветителе использованы 30 светодиодов общей мощностью 3Вт, расположенные вокруг объектива. Благодаря такой конфигурации создается равномерное освещение объекта без ассиметричных косых теней препятствующих проведению точных измерений размеров объекта и получению ложных результатов исследований. Осветитель имеет бесступенчатую регулировку яркости.

При исследовании сложных трехмерных объектов рекомендуется использовать дополнительные источники отраженного света, например, осветитель Dual Goose LED оснащенный светодиодными источниками света на гибких держателях, что позволяет подводить свет к участкам объекта, находящимся в теневых областях.

Цифра и оптика

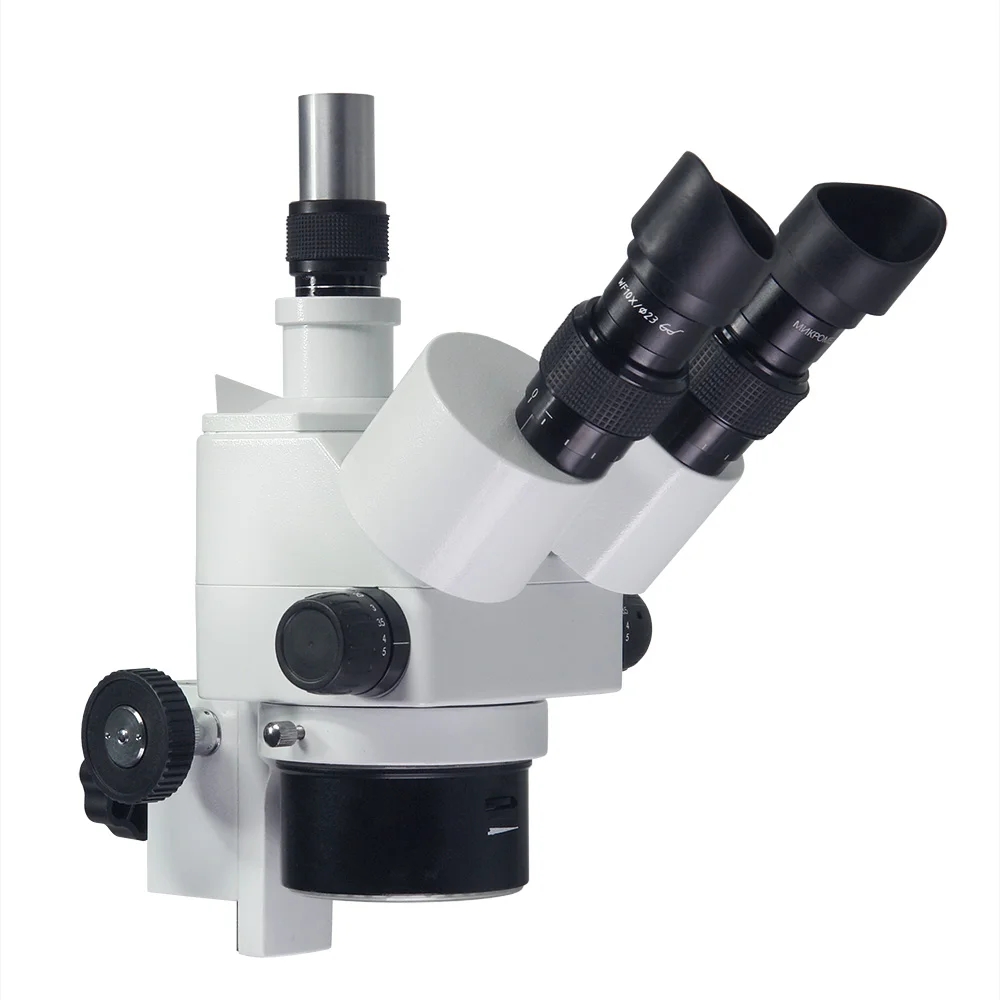

Тринокулярная конструкция головки позволяет наблюдать через окуляры и одновременно выводить данные на ПК или внешний монитор с помощью дополнительно приобретаемой камеры - видеоокуляра. Камера устанавливается в вертикальный тубус канала визуализации с помощью адаптера из комплекта камеры. Установочный диаметр тубуса 23.2 мм. Конструкцией предусмотрена подвижка камеры вдоль оптической оси для настраивания точного соответствия фокусировки на мониторе и в окулярах микроскопа. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

Фокусировочный механизм

В комплект оптической головки МС-4-ZOOM (тринокуляр) входит зубчато - реечный фокусировочный механизм с кольцевым установочным кронштейном. Для установки на рекомендованные штативы каретка механизма имеет сквозное отверстие под палец диаметром 20 мм. Механизм обеспечивает перемещение головки по оптической оси в пределах до 60 мм. Для удобства фокусировки механизм оснащен рукоятками, выведенными на обе стороны.

Зубчато - реечный механизм обеспечивает плавный ход оптической головки по демпфированной направляющей «ласточкин хвост». Конструкция механизма обеспечивает высокую точность настройки положения фокуса и предотвращает самопроизвольное опускание оптической головки.

Особенности:

• Прямое изображение наблюдаемого объекта.
• Компактные размеры благодаря оптической схеме Грену.
• Диапазон увеличений в стандартной комплектации от 7.5х до 50х.
• Дополнительные окуляры и насадки на объективы позволяют расширить диапазон
• увеличений до 3.7х - 200х.
• Рабочее расстояние до 177 мм для исследований крупных объектов.
• Диоптрийная коррекция ±5 дптр на обоих окулярных тубусах.
• Кольцевой светодиодный осветитель для создания точного верхнего освещения.
• Тринокулярная конструкция для использования окулярной камеры.
• Дополнительные штативы для больших величин перемещений головки с четырьмя
• и более степенями свободы.
• Прецизионная точность фокусировки за счет демпфированного зубчато - реечного
• механизма.
• Полностью металлический конструктив всех механических деталей головки.

Комплектация:

• Тринокулярная стерео головка с окулярными тубусами, каналом визуализации, механизмом зуммирования и кольцевым LED осветителем
• Кронштейн оптической головки с механизмом фокусировки
• Окуляр WF 10х/23 мм - 2 шт
• Резиновые наглазники - 2 шт
• Винт крепления оптической головки (установлен)
• Адаптер сетевой с кабелем
• Руководство по эксплуатации
• Штатив TD-1
• Штатив TD-2
• Штатив TD-3
• Штатив TD-4
• Окуляр WF 10х/23 мм со шкалой
• Окуляр WF 15/15 мм
• Окуляр WF 20/13.5 мм
• Насадка оптическая 0,5х
• Насадка оптическая 1,5х
• Насадка оптическая 2,0х
• Калибровочный слайд
• Осветитель Dual Goose LED с гибкими держателями
• Камера с ПО
