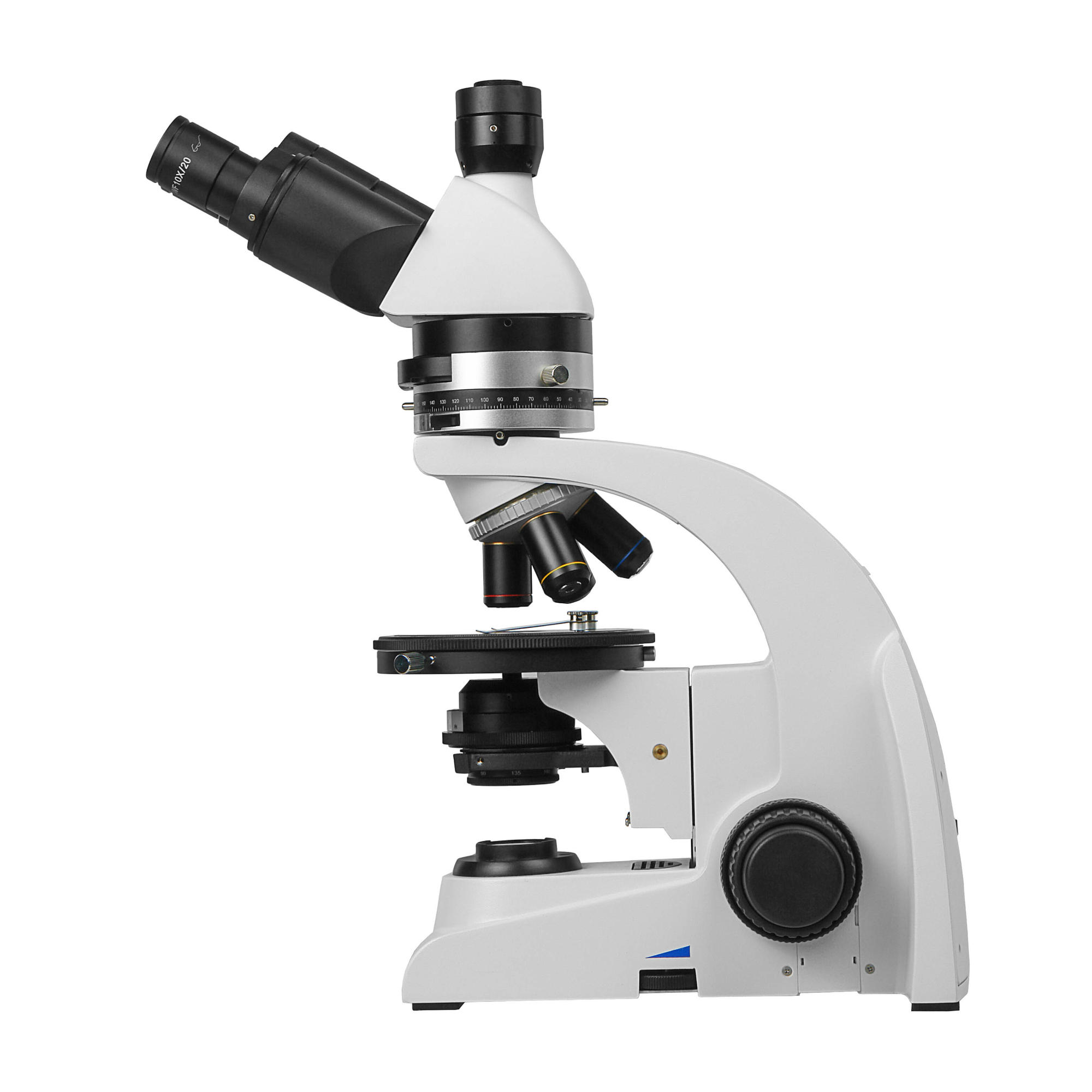

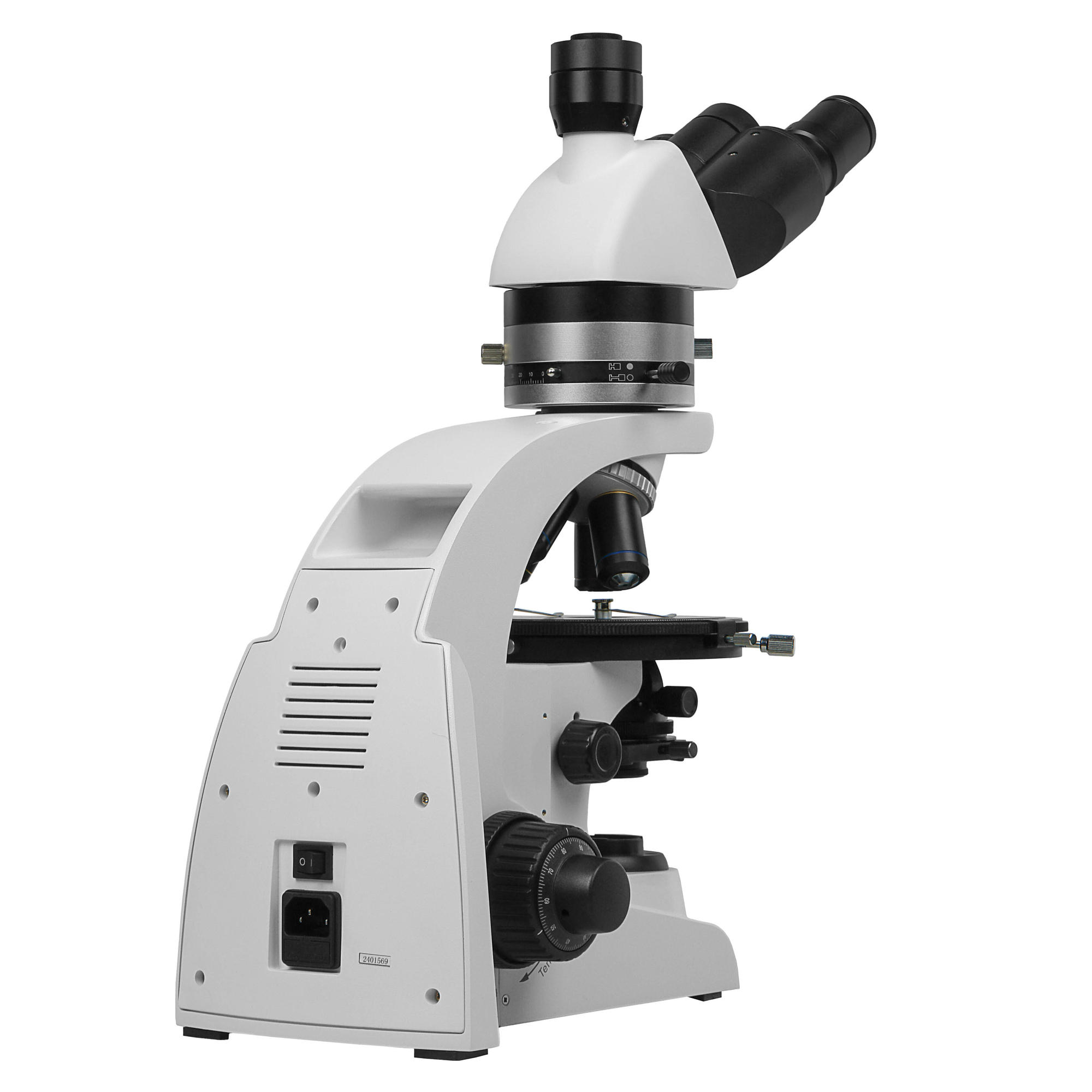

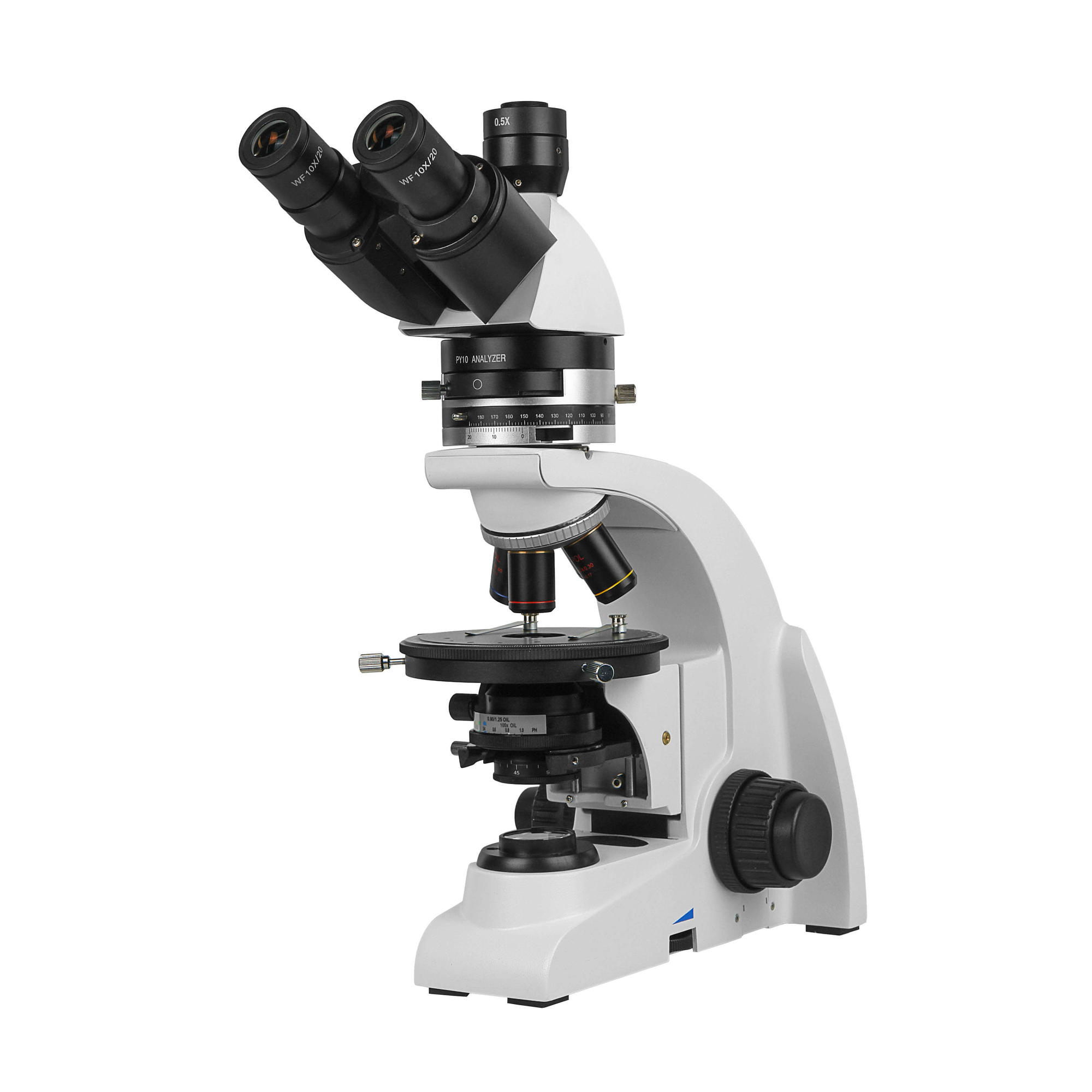

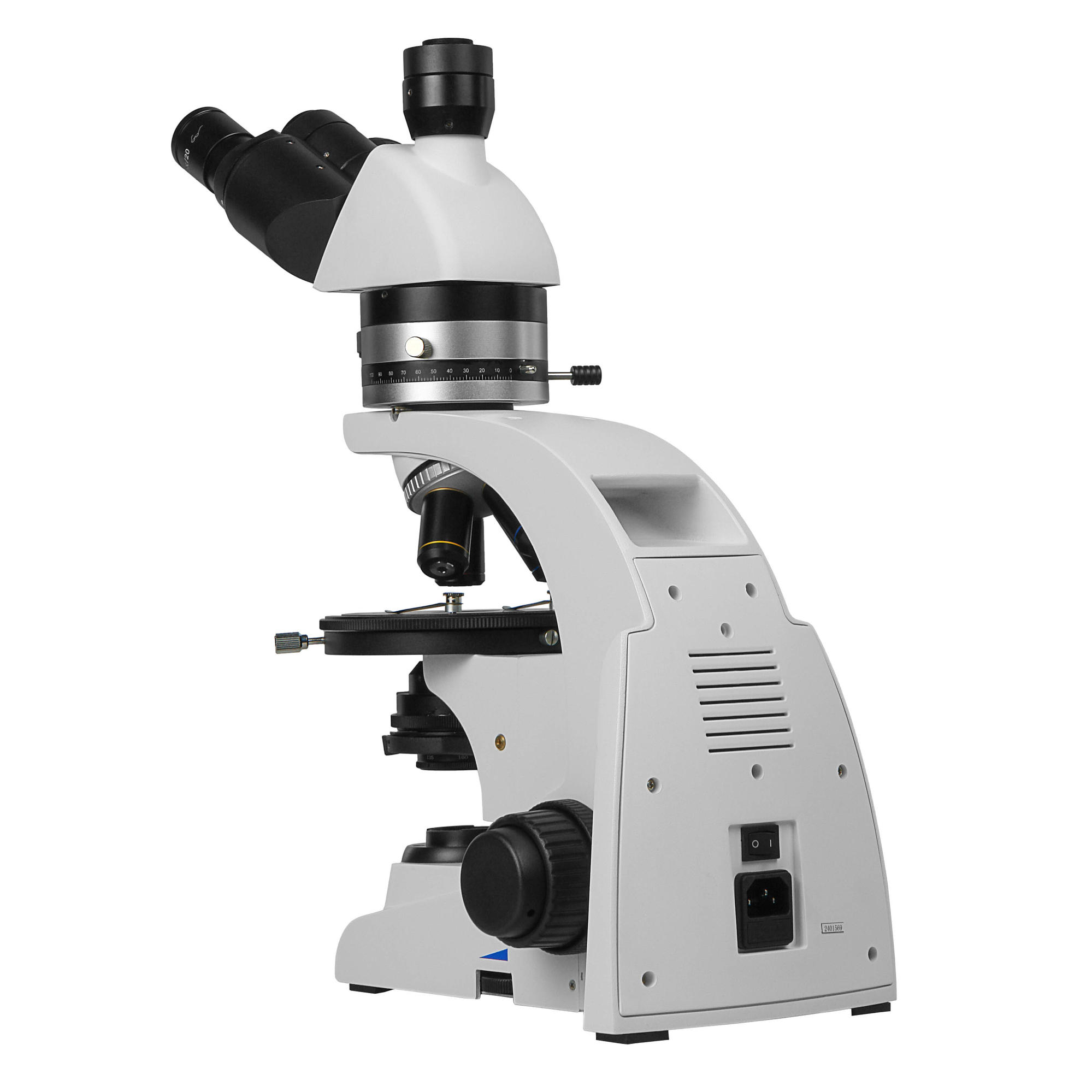

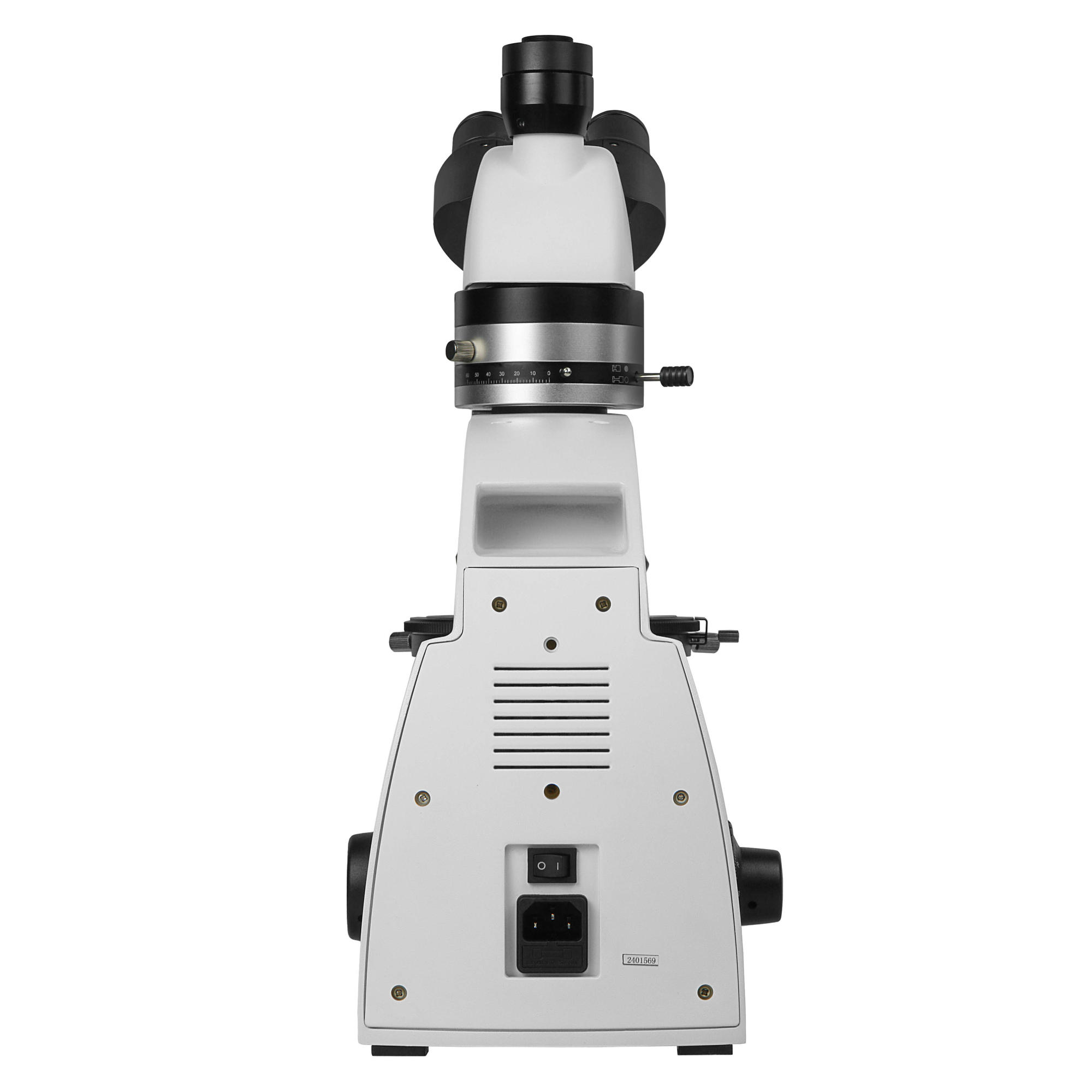

Микроскоп Микромед ПОЛАР 2 LED

Микроскоп Микромед ПОЛАР 2 LED применяется для исследований в области минералогии, кристаллографии в криминалистике и других областях, где важно проводить исследования в проходящем поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, исследования остаточных напряжений материалов и примесей в растворах.

Исследовательский класс

Микроскоп Микромед ПОЛАР 2 LED относится к микроскопам исследовательского класса.

Благодаря оптической схеме «бесконечность» и исправленным специальным объективам микроскоп позволяет наблюдать и записывать изображения с минимальными оптическими искажениями и высокой резкостью по всему полю. Многослойное просветляющее и антигрибковое покрытие обеспечивает высокий контраст, малый уровень рассеивания света и позволяют без ограничений применять микроскоп Микромед ПОЛАР 2 LED в биологических лабораториях.

В стандартном комплекте к микроскопу поставляется четыре специальных полупланахромата, предназначенных как для поляризованного, так и для обычного света. Увеличение микроскопа в стандартной комплектации 40х - 600х, при использовании дополнительно приобретаемых окуляров и объективов 20х - 1600х.

Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, установленные в промежуточном тубусе.

Оптический и цифровой

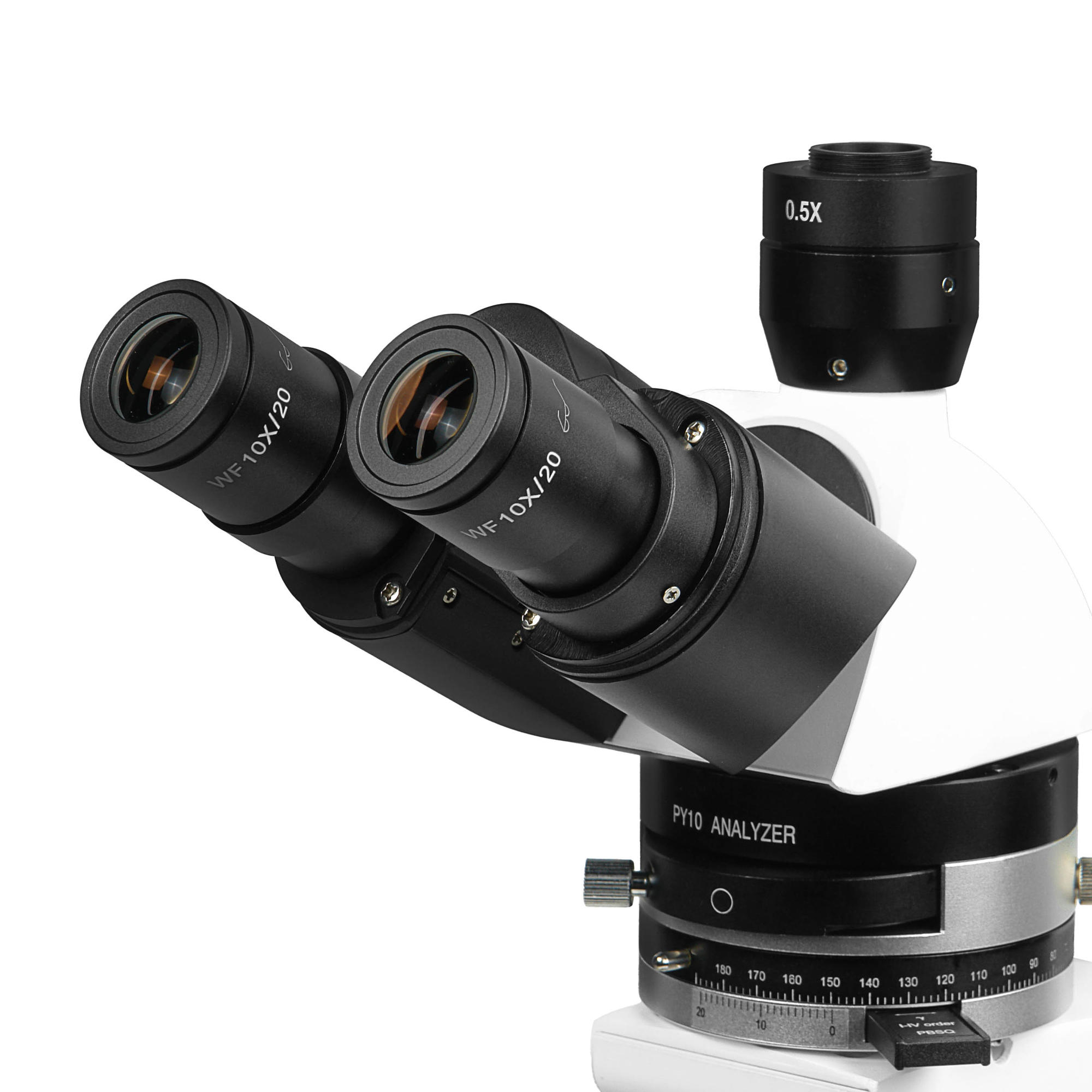

Тринокулярная конструкция визуальной насадки микроскопа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.5х, что позволяет полноценно применять камеры с сенсорами высокого разрешения и размером до 1/2 дюйма.

Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение разнообразных камер. Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно.

Поляризованный и обычный свет

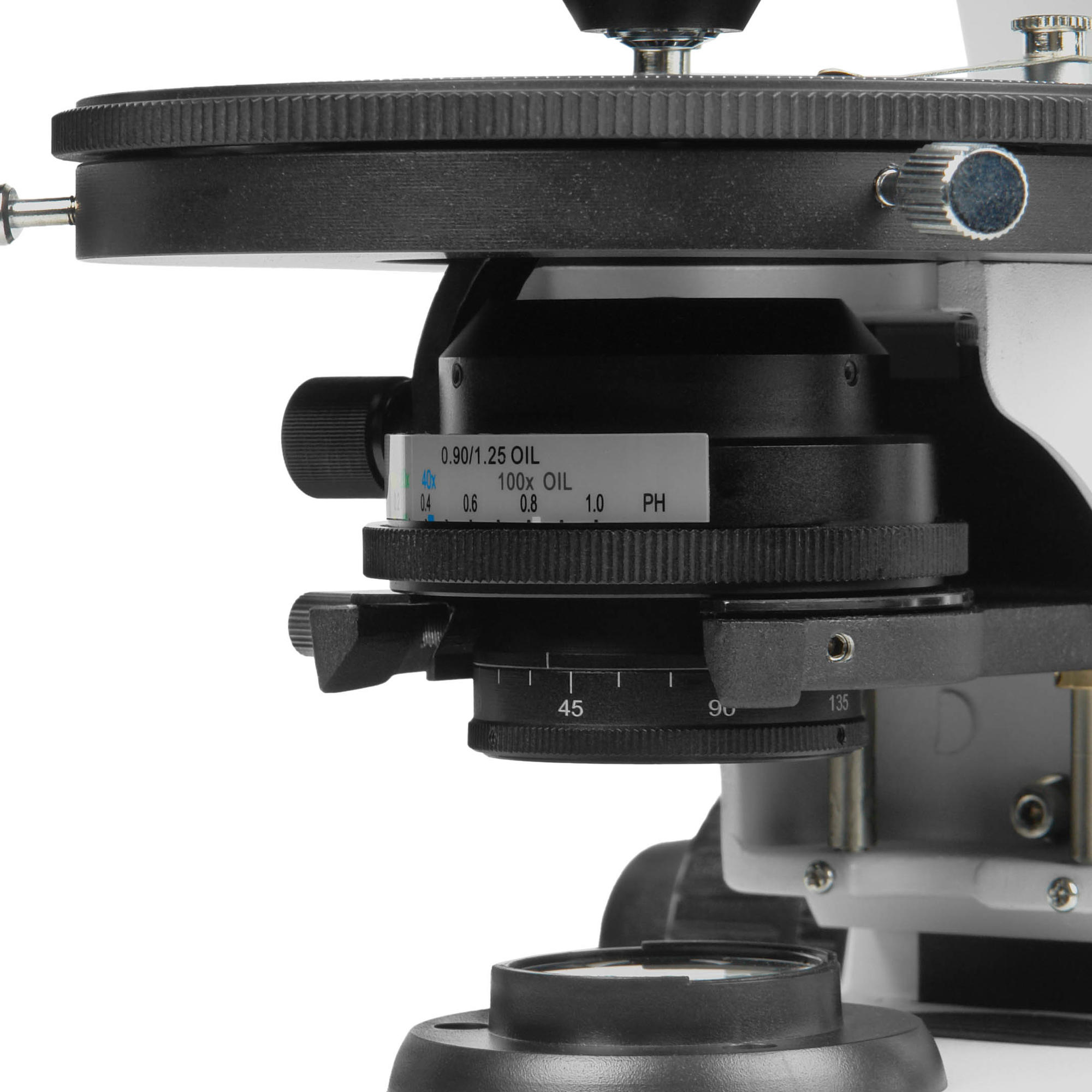

В микроскопе применена схема освещения на основе конденсора Аббе позволяющая создавать яркое и равномерное освещение исследуемого образца и получать изображения высокого контраста и разрешения. В нее входит центрируемый конденсор с апертурной диафрагмой и коллектор с 3 Вт светодиодом дневного спектра. При работе с объективами малых увеличений фронтальная линза конденсора выводится из хода лучей, для этого она размещена на поворотном кронштейне. В базовый комплект входит иммерсионный конденсор Аббе светлого поля с числовой апертурой при работе с масляной иммерсией N.A. = 1.25. При работе в сухой системе N.A. = 0.90. Для настройки освещения конденсор имеет подвижку по оптической оси 21 мм. Для удобства регулировки апертурной диафрагмы, конденсор имеет шкалу со значениями увеличений и апертур используемых объективов.

Устройство проходящего света предназначено для работы как с обычным светом, так и поляризованным. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Оправа поляризатора имеет поворотную на 360⁰ конструкцию. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе в обычном свете выводится из хода лучей.

Промежуточный тубус

Благодаря оптической схеме «бесконечность» в микроскопе могут быть применены дополнительные оптические устройства. В комплект поставки микроскопа Микромед ПОЛАР 2 LED входит промежуточный тубус, расширяющий оптические возможности микроскопа.

В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки.

Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

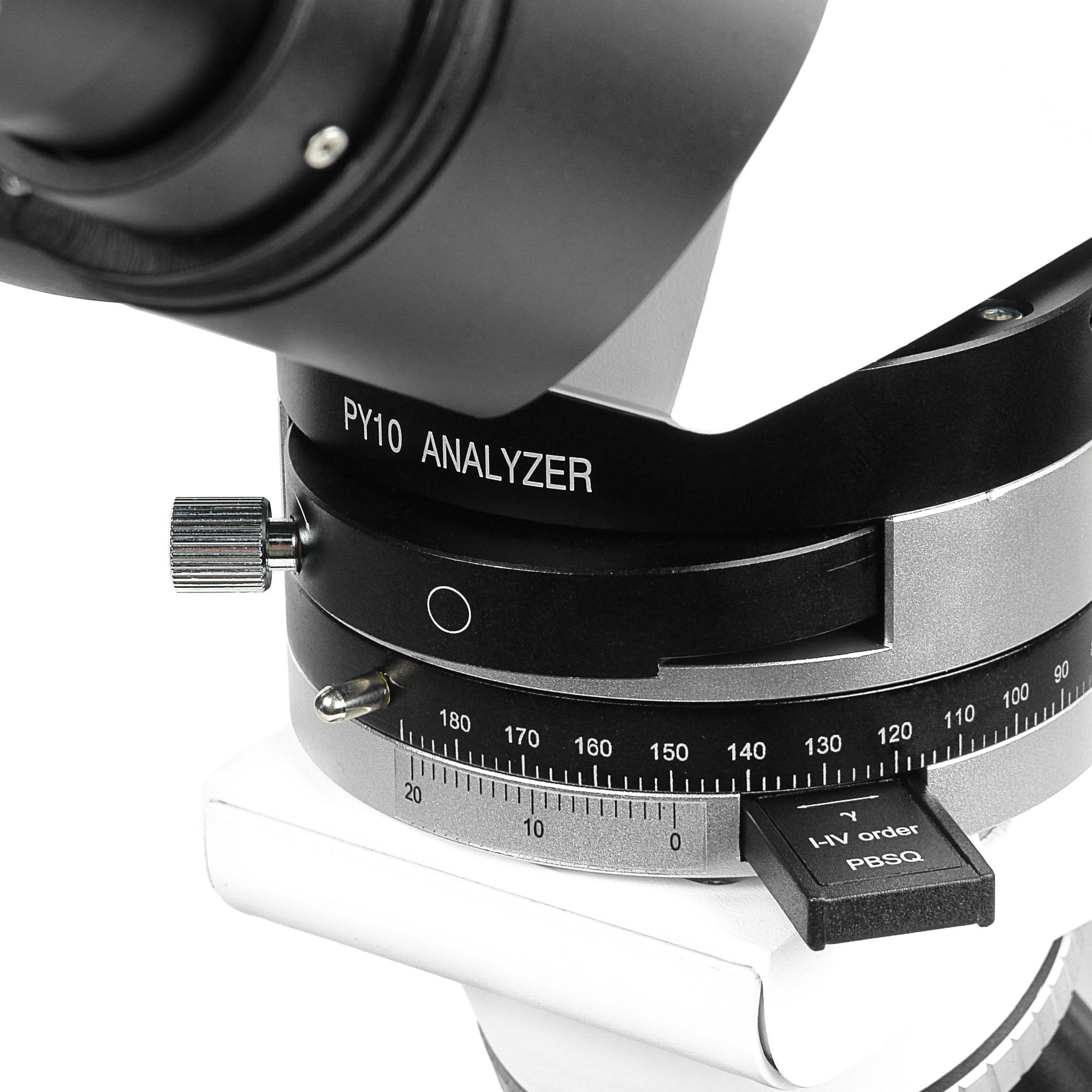

Также в промежуточном тубусе установлен вдвижной анализатор с механизмом поворота на 180⁰. При работе в обычном свете анализатор выдвигается из хода лучей. Для исследования в поляризованном свете объектов со слабым двойным лучепреломлением применяются оптические компенсаторы. В комплект поставки микроскопа входят компенсаторы 1/4λ, λ и кварцевый клин 4λ. Компенсаторы имеют формат слайдеров и устанавливаются в предназначенный для них слот в промежуточном тубусе.

Фокусировка микроскопа

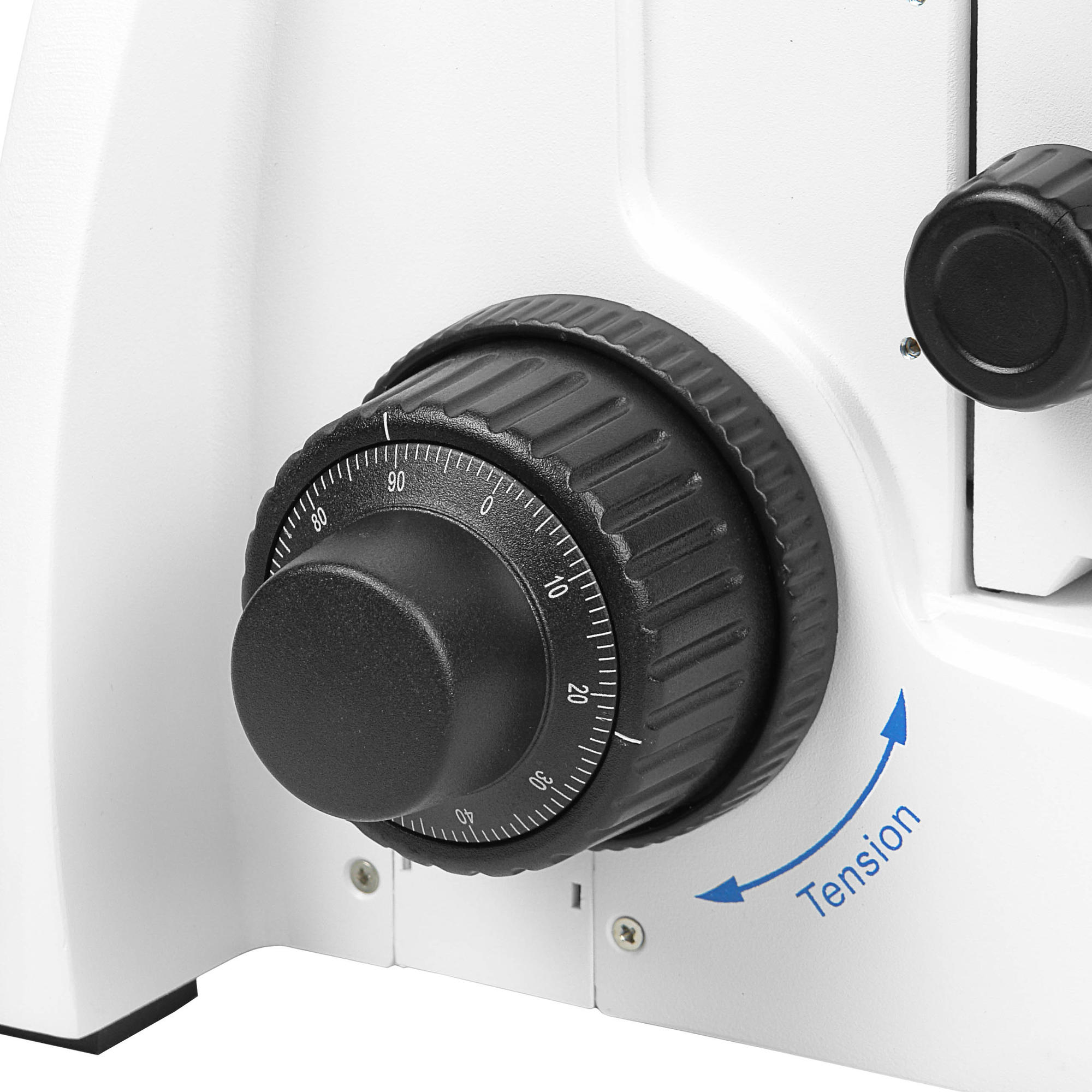

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Механизм размещен в штативе микроскопа. Рукоятка тонкой фокусировки имеет шкалу с ценой деления = 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Ход механизма фокусировки составляет 20 мм. Конструкция механизма гарантирует точное движение предметного столика без люфтов, высокую точность фокусировки и повторяемость заданных величин перемещения всех механизмов.

Предметный столик

Предметный столик микроскопа Микромед ПОЛАР 2 LED - круглый с вращением на 360⁰, имеет диаметр 140 мм. Столик оснащен круговой шкалой с ценой деления 1⁰ и нониусом. Столик допускает центрировку в пределах ±3 мм. В комплекте идут пружинные зажимы для образцов, устанавливаемые в отверстия на столике.

ОСОБЕННОСТИ:

• Оптическая схема «бесконечность».
• Исследования в проходящем поляризованном и обычном свете.
• Поворотный на 360⁰ поляризатор и анализатор с вращением на 180⁰.
• Иммерсионный центрируемый конденсор Аббе.
• Набор компенсаторов в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Вращающийся предметный столик с центрировкой.
• Визуальная насадка с каналом визуализации и адаптером С-mount.
• Прецизионная точность фокусировки и перемещения.
• Полностью металлический конструктив и антистатическое покрытие.

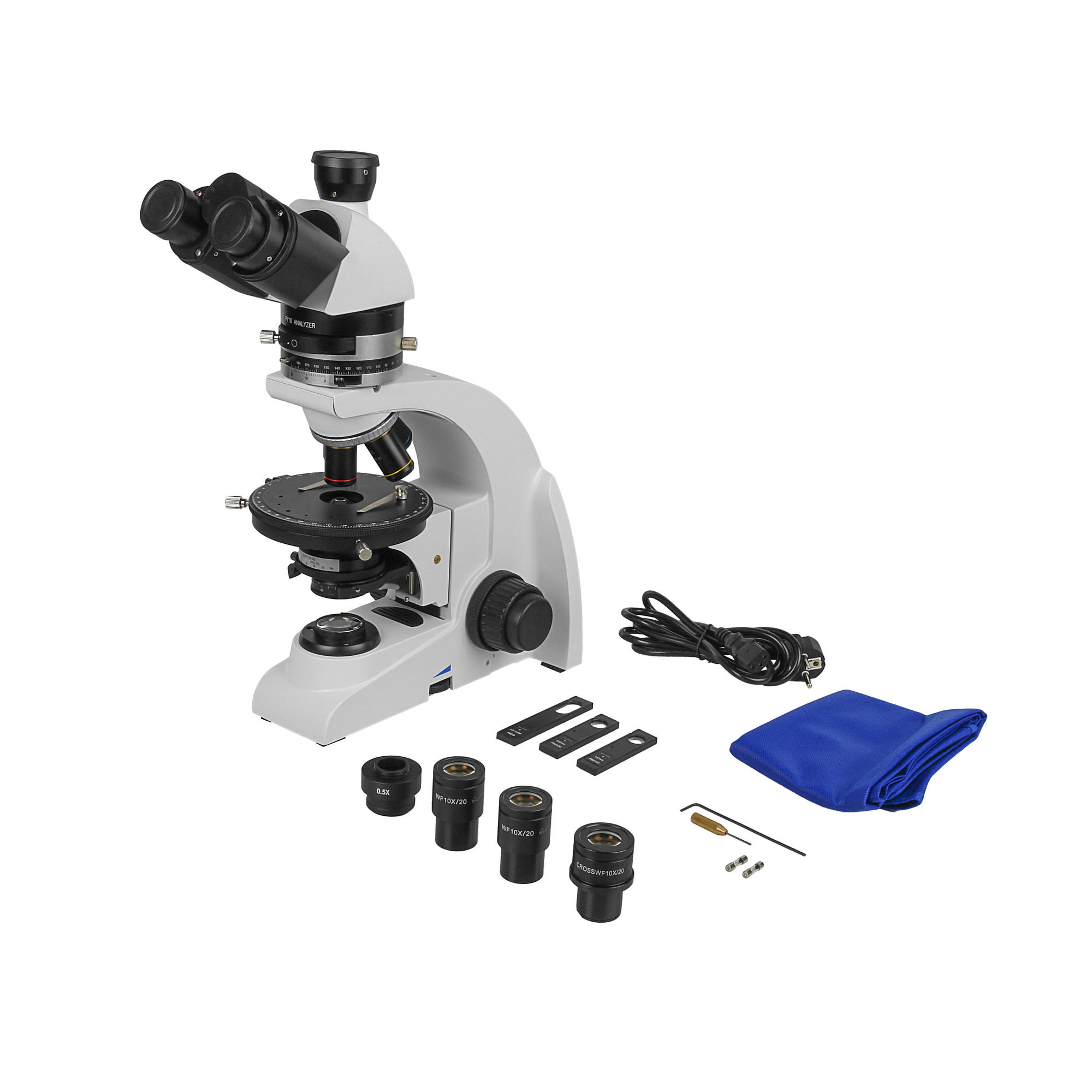

Комплектация:

• Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
• Револьвер на 4 позиции объективов
• Насадка тринокулярная ICO Infinitive поворотная на 360⁰, с наклоном тубусов 30⁰
• Промежуточный тубус с анализатором и линзой Бертрана
• Столик круглый, поворотный 360⁰, Ø140 мм с центрировкой
• Конденсор Аббе центрируемый иммерсионный, NА= 0.9/1.25 со встроенным поворотным на 360⁰ поляризатором
• Объектив SP POL 4x/0.13  ∞/0.17
• Объектив  SP POL 10x/0.30  ∞/0.17
• Объектив SP POL 40x/0.70 (S)  ∞/0.17
• Объектив SP POL 60x/0.80 (S)  ∞/0.17
• Окуляр WF 10х/20 с удаленным зрачком  - 2 шт
• Окуляр WF 10х/20 с удаленным зрачком, со шкалой
• Слайдер с компенсатором 1/4λ (137nm)
• Слайдер с компенсатором λ (530 nm)
• Слайдер с кварцевым клином 4λ
• Адаптер С-mount 0.5х
• Кабель питания
• Пылезащитный чехол
• Ключ шестигранный 2 мм
• Отвертка шестигранная 1.5 мм
• Предохранитель запасной (вставка плавкая) 3.15А/250В  - 2 шт
• Руководство по эксплуатации
• Револьвер на 5 позиций объективов
• Объектив SP POL 20х/0.45  ∞/0.17
• Объектив SP POL 100х/1.25 (S, Oil)  ∞/0.17
• Металлографический объектив PLAN  5x/0.12  ∞/-
• Металлографический объектив PLAN 10x/0.25  ∞/0
• Металлографический объектив PLAN 20x/0.40  ∞/0
• Металлографический объектив PLAN 50x/0.70  ∞/0
• Металлографический объектив PLAN 80x/0.80  ∞/0
• Металлографический объективPLAN 100x/0.80 ∞/0
• Окуляр WF 5х/18 с удаленным зрачком  - 2 шт
• WF 16х/13 Plan с удаленным зрачком  - 2 шт
• Осветитель отраженного света с гибкими держателями
• Масло иммерсионное
• Видеоокуляр (камера) с ПО
• Адаптер С-mount 0.25
• Адаптер С-mount 0.65
• Адаптер С-mount 1х
• Адаптер Nikon DSLR
• Адаптер Canon DSLR
• Калибровочный слайд X-Y
